Schutzsystem PRC series

Produktübersicht
Soudronic Nahtschutz-Einheiten tragen eine dauerhafte Nasslackschicht auf die Außennaht von Dosen mit drei Teilen auf, um Korrosion zu verhindern und konstante Qualität sicherzustellen. Die Systeme sind vollautomatisierbar und an Produktionsgeschwindigkeit, Gehäusedurchmesser und Anlagenlayout anpassbar, bei geringem Lackverbrauch und einfacher Wartung.

Nahtschutzsysteme und Anwendungen

• Vollautomatische Walzen- oder Spritzsysteme zur Innen- oder Außennahteinkapselung
• Anpassbar an ein breites Spektrum an Produktionsgeschwindigkeiten und Gehäusedurchmessern
• Ausgelegt für sauberen Betrieb, minimalen Lackverbrauch und einfache Integration

Merkmale und Vorteile — PRC (Außennaht-Lackierung)

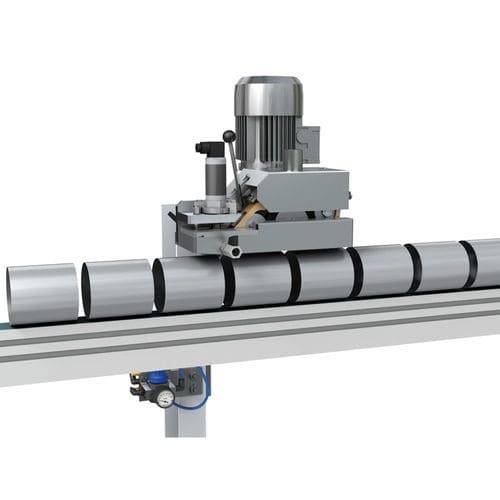

Die PRC-Walzenlackiereinheit trägt einen dünnen, gleichmäßigen Lackfilm auf die Außennaht auf. Spezielle Walzenmaterialien (Stahl, synthetisch, weich-/harthrubber) sorgen für gleichmäßige Beschichtung bei geformten und runden Dosen, während der Lack kontinuierlich vom Tank in das Übergabebecken fließt.

• Stufenlos einstellbare, mit dem Förderer synchronisierte Auftragswalzengeschwindigkeit
• Hochwertige Auftragswalzen für gleichmäßige Lackverteilung
• Montierbar an gängige Fördersysteme
• Dünner Lackfilm für wirtschaftlichen Lackeinsatz
• Sauberer Betrieb und bedienerfreundliche Handhabung
• Integrierte Lackstandsüberwachung für unterbrechungsfreie Produktion

Hauptkomponenten (PRC)

• Lackreservoir (Flasche oder druckbeaufschlagter Tank)
• Angetriebene Auftragswalze
• Frequenzgeregelter Motor mit Geschwindigkeitssynchronisation
• Austauschbare Auftragswalzen (PRC-T / PRC-TS / PRC-TD / PRC-TDS Varianten)
• Lackstandssensoren
• Service-Kit für Wartung

Lackstandüberwachung
Automatische Sensoren erkennen niedrige Lackstände in Flaschen oder Übergabebecken und melden Nachfüllbedarf. Erfolgt kein Nachfüllen innerhalb eines definierten Intervalls, wird ein optionaler Linienstopp ausgelöst, um die Schweißnahtqualität zu schützen und fehlerhafte Produkte zu vermeiden.

Service-Kit für Nasslack

• Ultraschallreiniger (für Spritzkomponenten)
• Düsenreinigungsnadeln und Spezialschlüssel für Düsen (Spritz)
• Filterpatronen (0,002", 0,003", 0,004" für Spritzsysteme)
• Thermometer, Stoppuhr, DIN-4-Viskositätsbecher, Reinigungsbürste und Spachtel

Soudronic Insights Ready
Bei Anschluss an eine Insights-ready Linie stellt die Maschine ein Basis-Dashboard mit zeitlich begrenzten Live-Produktionsstatistiken bereit: Maschinenstatus, Effizienzkennzahlen, Top-Fehlerarten und Ereignisprotokoll zur Fernüberwachung und Fehlerbehebung.

Maschinentypen (Zusammenfassung)

• PRC-T — Lage: Naht außen; Anwendung: Nasslack; Schweißposition: obere Naht; max. Geschwindigkeit: 70 m/min; Ø Gehäuse: 45–200 mm (*); Walzenbreiten/-materialien: synthetisch 15 (20 auf Anfrage) / weichgummi 16 / hartgummi 16 (20 auf Anfrage); Lackbehälter: Flasche 2 L; Lackstandüberwachung: ja
• PRC-TS — Naht außen; Nasslack; obere Naht; max. 70 m/min; Ø Gehäuse: 45–99 mm; Walzen Stahl 7/8/10/12/15/18 mm; Lackbehälter: Flasche 2 L; Lackstandüberwachung: ja
• PRC-TD — Naht außen; Nasslack; obere Naht; max. 125 m/min; Ø Gehäuse: 45–200 mm (*); Walzenbreiten/-materialien: synthetisch 15 (20 auf Anfrage) / weichgummi 16 / hartgummi 16 (20 auf Anfrage); Lackbehälter: druckbeaufschlagter 9 L Behälter; Lackstandüberwachung: ja
• PRC-TDS — Naht außen; Nasslack; obere Naht; max. 125 m/min; Ø Gehäuse: 45–99 mm; Walzen Stahl 7/8/10/12/15/18 mm; Lackbehälter: druckbeaufschlagter 9 L Behälter; Lackstandüberwachung: ja

Verfügbare Serien (Beispiele)

• SOUCOAT P-80S / P-120S — Pulverbeschichtung für Innennaht (Geschwindigkeit 9–115 m/min, Ø Gehäuse 45–330 mm)
• PowerCOAT iP / PowerCOAT oP — Pulver für Innen-/Außennähte (Geschwindigkeit 8–80 m/min, Ø Gehäuse 52–400 mm)
• PRC / ORC / ORC-BP / DRC — Walzen-Nasslackiersysteme für Außennähte (verschiedene Geschwindigkeits- und Durchmesserbereiche)
• LNS / LAS / ANL / OSS — Airless/Airspray/Brush Nasslacksysteme für unterschiedliche Schweißpositionen und Formate

Anwendungen & Anpassung

• Konfigurierbar für Innen- oder Außennahteinsatz
• Mehrere Auftragstechnologien: Walzenauftrag, Airless-Spritz, Airspray, Bürstenauftrag, Pulverbeschichtung
• Anpassbar an obere und untere Schweißpositionen
• Optionen: Lackförderer (LARC / LAC), Ausschleusförderer, verstellbare Führungen und Auffangwannen

Technische Daten

• Typische Schweißgeschwindigkeitsbereiche: 8–140 m/min je nach Serie und Anwendung
• Gehäusedurchmesserbereiche: 45–400 mm je nach Serie
• Unterstützt Pulver- und Nasslacksysteme; Nasssysteme für wasser- und lösemittelbasierte Lacke
• Typische Lackviskosität (DIN-Becher 4): ~25–35 s für Nasslacksysteme
• Lackbehälter: Flaschen (2 L) oder druckbeaufschlagte Behälter (z. B. 9 L)
• Integrierte Lackstandüberwachung mit Warnung und optionalem Linienstopp
• Walzenmaterialien: synthetisch, weich-/hartgummi, Stahl; verschiedene Breiten verfügbar
• Steuerung: frequenzgeregelte Motoren und synchronisierte Fördergeschwindigkeit
• Service & Wartung: dediziertes Service-Kit für Nasslack (Reinigung, Filter, Werkzeuge)
