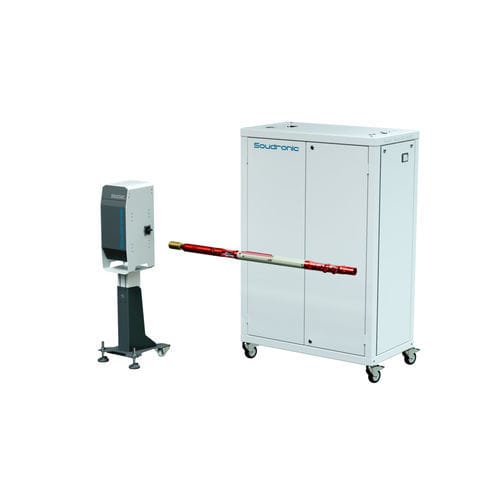

Kontinuierlicher Pulverbeschichtungsanlage SOUCOAT series

elektrostatischfür die Aluminiumindustrieautomatisch

Übersicht
Der Schutz der Schweißnaht ist entscheidend für die Qualität von Dosen mit drei Teilen. Die SOUCOAT P-Serien tragen pulverbeschichtungen oder Nasslacke an Innen- und Außennahten auf. Die Anlagen sind vollautomatisch und an Produktionsgeschwindigkeit, Gehäusegröße und Layout anpassbar, um Materialverbrauch zu minimieren und sauberen Betrieb zu gewährleisten.

Systemaufbau

• Einfach einstellbarer Pulverarm und Sprühkopf für schnelle Einrichtung
• Schnellkupplung für den Wechsel zwischen Schweißanlagen
• Optionaler SPM-2 Pulvermonitor auf Basis von Bildverarbeitung
• UNICONTROL Touch‑PC zur Prozesssteuerung, Fehlersuche und Statistik
• Neue Hochspannungselektronik (HVS-400)
• Kompakte Stellfläche
• Überwachungsfunktionen für Pulzfluss und Verschleiß
• Proportionalventile für pneumatische Feinregelungen

Hauptkomponenten
Das SOUCOAT-System umfasst:

• Pulvergabegerät CPF (CPF-400 Generation)
• Pulverauftragungsarm PSA mit Schnellkupplung und Cumulus-Sprühkopf
• Pulverrecycling-Einheit FDC (FDC-400)
• Pulverkomponenten für das Hängeband (Erdungsbürsten inklusive)
• Steuerung als Stand-alone oder optional integriert
• Fehleranalyse- und Statistikmodul
• Kabelkanal für Pulver- und Stromleitungen

Pulver-Sprüharm (PSA - Cumulus-Sprühkopf)

• Größen: PSA-45 (unterstützt), PSA-52 (unterstützt), PSA-65 (nicht unterstützt)
• Genaue Einstellung von Streifenbreite und -dicke; schneller Aufbau durch verstellbare Lippen
• Schnellkupplung aus verschleißfestem Material für raschen Ein-/Ausbau
• Spezialelektrode für VPPA-Pulver

Pulverrecycling-Einheit FDC-400
Die FDC-400 sammelt überschüssiges Pulver, bereitet es auf und führt es dem Beschichtungsprozess wieder zu, um Wiederverwendung und Abfallreduzierung zu ermöglichen.

Pulverzuführungseinheit CPF-400
Die CPF-400 Generation verbessert die Zuführzuverlässigkeit. Sie kann auf einem Rollengestell montiert oder platzsparend direkt an kompatible Schweißanlagen angebaut werden. Sichtbare Fluidisierung ermöglicht Prüfungen ohne Öffnen.

Hochspannungssystem HVS-400
HVS-400 bietet fortschrittliche digitale Regelung, hochpräzise Strommessung, kV-Messung am Kaskadenausgang, Drahtbruch- und Funkenerkennung, magnetische Abschirmung und modulare Kaskadengestaltung für einfache Wartung und langfristige Verfügbarkeit.

Soudronic Insights Ready
Bei Anschluss an eine Insights-ready Maschine liefert das Grund-Dashboard zeitlich begrenzte Live-Produktionsdaten auf Maschinen- und Komponentenebene:

• Maschinenstatus
• Effizienz
• Top‑5‑Fehlerstatistik
• Ereignisprotokoll

Optionen und Zubehör (Auswahl)

• FPF Schüttgutversorgung (automatischer Fassentlader, Transferpumpe, Rührwerk)
• HVS Messadapter zur Spannungsmessung am Sprüharm
• Nahtkühler mit Düsensystem für höhere Schweißgeschwindigkeiten oder VPPA-Pulver
• MICRO.MATE Schichtdickenmessgerät
• CURE.LOG Datenlogger für Aushärteprofile
• Stripe Cutter STC zur Streifenentfernung für Qualitätsprüfungen
• Präzisionswaage PWB zur Verbrauchskontrolle
• Powder Beading Tester PBT für Härte‑ und Haftungstests
• Vakuum-Reinigungssystem für Pulvereinheiten

Maschinentypen (Zusammenfassung)

• SOUCOAT P-120S UM — Naht innen, Pulverbeschichtung, Obernaht, 9–115 m/min, Ø 45–330 mm, Breiten 8/10/12/15 mm, Stand‑alone: ja
• SOUCOAT P-120S U — Naht innen, Pulverbeschichtung, Obernaht, 9–115 m/min, Ø 45–330 mm, Breiten 8/10/12/15 mm, Stand‑alone: ja
• SOUCOAT P-80S UM — Naht innen, Pulverbeschichtung, Obernaht, 9–85 m/min, Ø 45–330 mm, Breiten 8/10/12/15 mm, Stand‑alone: ja
• SOUCOAT P-80S U — Naht innen, Pulverbeschichtung, Obernaht, 9–85 m/min, Ø 45–330 mm, Breiten 8/10/12/15 mm, Stand‑alone: ja

Anmerkungen zu Maschinentypen
Die maximale Schweißgeschwindigkeit beträgt bei Verwendung der PSA-45 60 m/min. Weitere Streifenbreiten und Lippenoptionen sind auf Anfrage erhältlich; für hohe Geschwindigkeiten sind in der Regel schmalere Breiten erforderlich.

Technische Daten

• Serie: SOUCOAT P-80S / P-120S
• Anwendung: Pulverbeschichtung (auch Nasslack/Rolle/Bürste möglich)
• Nahtlage: Innen- und Außenvarianten
• Schweißlage: Obernaht (bei einigen Serien auch Unternaht)
• Schweißgeschwindigkeiten: bis zu 115 m/min (P-120S) bzw. 85 m/min (P-80S), abhängig vom Sprüharm
• Gehäusedurchmesser: typ. 45–330 mm
• Beschichtungsbreiten: 8, 10, 12, 15 mm (andere auf Anfrage)
• Schlüsselkomponenten: FDC-400, CPF-400, PSA mit Cumulus, HVS-400
• Steuerung: UNICONTROL Touch‑PC, Diagnose‑ und Statistikmodule
• Überwachung: Pulverfluss-, Rohrüberwachung, Verschleißdetektion, optional SPM-2
• Integration: Stand‑alone oder integriert; Industry‑4.0‑Fähigkeit via OPC‑UA
• Optionen: Schüttgutbeschicker (FPF), Nahtkühler, Messadapter, Prüfausrüstung (MICRO.MATE, PWB, PBT), Vakuumreinigung
