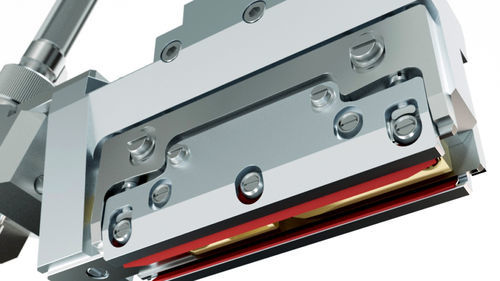

Beschichtungssystem für Lack PowerCOAT oP series

Epoxidharzfür zylindrisches Objektfür Verpackung

Übersicht
Der wirksame Schutz der Schweißnaht ist entscheidend für die Qualität einer Dosenkonstruktion aus drei Teilen. Soudronic liefert vollautomatische Pulverbeschichtungs- und Nasslackieranlagen für Innen- und Außennaht. Die Systeme sind an alle Anlagenkonfigurationen, Produktionsgeschwindigkeiten und Dosenkörpergrößen anpassbar. Sie gewährleisten sauberen, einfachen Betrieb und geringen Pulver- oder Lackverbrauch.

Anwendungen

• Innennaht (Seam Inside)
• Außennaht (Seam Outside)
• Pulverbeschichtung (inkl. innen und außen)
• Nasslackierung: Airless-Spray, Airspray, Rollauftragung, Pinselauftrag

Hauptvorteile (PowerCOAT oP)

• Schneller Farbwechsel: neuer Pulvertype (hohe Opazität) erlaubt Farbwechsel in 15 – 30 Minuten (PowerCOAT oP Flex).
• Hohe Geschwindigkeit: Pulversysteme erreichen Verarbeitungs­geschwindigkeiten bis zu 100 m/min (einige Serien bis zu 140 m/min für spezielle Anwendungen).
• Präzise Applikation: überwachte und präzise Schichtstärkenregelung.
• ZeroGAP: System überwacht und passt den Abstand zwischen Dosenkörpern an, um Pulvereintrag in die Dose zu minimieren.
• Einfacher Wechsel der Applikatoren: schneller Wechsel zwischen Lack und Pulver (ZeroGAP-Deckenförderer unterstützt dies).
• Eine Hauptpulverturm für Innen- und Außenbeschichtung: Innen- und Außenbeschichtung mit nur einer Pulver­einheit; Kostenersparnis (>25% vs zwei Einheiten) und gleiche Pulvertyp nutzbar für beide Anwendungen.

Maschinentypen (Zusammenfassung)
Machine Type | Location | Application | Weld position | Welding speed [m/min] | Body Diameter [mm] | Seam coating width | Powder changeover time | Powder container size | Stand-alone System
PowerCOAT oP Performance | Seam Outside | Powder Coating | top weld, bottom weld | 8 – 80 | 52 – 400 | 7.5 – 15 | 1 – 2 hrs | all drum sizes | yes
PowerCOAT oP Flex | Seam Outside | Powder Coating | top weld, bottom weld | 8 – 80 | 52 – 400 | 7.5 – 15 | 15 – 30 min | max. 20 kg | yes

Weitere Serien und verfügbare Technologien

• SOUCOAT P-80S / P-120S (Seam Inside, Powder Coating)
• PowerCOAT iP (Seam Inside, Powder Coating)
• PowerCOAT oP (Seam Outside, Powder Coating)
• PRC, ORC, ORC-BP, DRC (Roller / Nasslack-Lösungen)
• LNS, LAS, ANL, OSS (verschiedene Lackauftragstechnologien)

Funktionen und Module

• PowerCURE Preheater: kurze Induktionshärtekammer von 1,5 m als Vorheizer, um bei erhöhten Liniengeschwindigkeiten die richtige Aushärtungstemperatur zu erreichen; einsetzbar mit Außensystemen für Pulver und bestehenden Gasöfen; positionierbar zwischen Schweißmaschine und Ofen und mit einer Dosen-Ausschleusstation kombinierbar.
• savePro powdermonitor: misst Pulvermenge an jeder Dose; kann die Schweißmaschine stoppen, wenn die Pulverschicht unter Grenzwerte fällt (verfügbar für weiße und transparente Pulver).
• Seam cooler: Kühldüsen-Option für höhere Schweißgeschwindigkeiten, VPPA-Powder und Innen-Rollensysteme; montiert im Auslaufförderer der Schweißmaschine.
• Industry 4.0 Bereitschaft: OPC-UA Schnittstelle zum Transfer roher Daten (z. B. an ERP); übermittelt Maschinenstatus, Effizienz, Top-Fehler und Ereignisprotokoll.
• FDA-fähig: chemische Komponenten farbiger Pulver sind unkritisch für Lebensmittelsicherheit; Endprodukt kann auf Anfrage FDA-zertifiziert werden; geregelter ZeroGAP-Förderer und Vorheizung minimieren Pulverpartikel im Doseninneren.

Zubehör & Prüfgeräte

• MICRO.MATE: kompakter Schichtdickenmesser für Beschichtungen auf Eisen/Stahl 0 – 1000 µm; Messpunkt 2 mm; ideal für Vor-Ort-Einsatz und schwer zugängliche Bereiche.
• CURE.LOG: Datenlogger, der Temperatur, Torsion und Stoß der Dosen zur Erfassung von Aushärtungsprofilen, Überwachung und Fehlersuche aufzeichnet.
• Stripe Cutter STC: schneidet Streifen aus geschweißten/beschichteten Dosenkörpern zur Qualitätskontrolle. Formatbereiche:
  • Durchmesser 45 – 185 mm, Streifenbreite 23 mm
  • Durchmesser 52 – 185 mm, Streifenbreite 23 mm
  • Durchmesser 99 – 330 mm, Streifenbreite 33 mm
  • Höhe: 320 mm
  • Blechstärke max.: 0,32 mm
• Precision Balance PWB (Mettler): Messbereich 0 – 500 g; Ablesbarkeit 0,001 g; zur Schnellkontrolle der aufgetragenen Pulver- oder Lackmenge.
• Powder Beading Tester PBT: bewertet Härte (Perlabrüche) und Haftung von Epoxy/Polyester-Pulvern (Blechstärke 0,16 – 0,22 mm).
• Vacuum Cleaning System: für Pulversysteme; Versorgungsspannung 110–120 V oder 220–240 V; große Hauptfilterfläche (2.100 cm2) mit optionalen HEPA/ULPA-Filtern; entnehmbarer Filterbeutel (9,75 L) und robustes Fahrgestell mit Rollen.

Maschinenfähigkeiten & Eignung
Systeme geeignet für das volle Spektrum an Dosenformaten von kleinen Aerosolen bis zu großen Fässern; eine korrekte Pulverauftragung ist über alle Formate gewährleistet.

Technische Merkmale / Spezifikationen

• Bearbeitungsgeschwindigkeit (Pulversysteme): bis zu 100 m/min (einige Lack-/Airless-Lösungen geben je nach Serie Bereiche bis zu 140 m/min an).
• PowerCOAT oP Performance: Schweißgeschwindigkeit 8 – 80 m/min; Körperdurchmesser 52 – 400 mm; Nahtbeschichtungsbreite 7,5 – 15 mm; Pulverwechselzeit 1 – 2 h; Pulverbehälter: alle Trommelgrößen; Stand-alone: ja.
• PowerCOAT oP Flex: Schweißgeschwindigkeit 8 – 80 m/min; Körperdurchmesser 52 – 400 mm; Nahtbreite 7,5 – 15 mm; Pulverwechselzeit 15 – 30 min; Pulverbehälter max. 20 kg; Stand-alone: ja.
• SOUCOAT P-80S / P-120S (Innenpulver): Schweißgeschwindigkeit 9 – 115 m/min; Körperdurchmesser 45 – 330 mm.
• PRC (Roller Nasslack, obere Naht): Schweißgeschwindigkeit 9 – 125 m/min; Körperdurchmesser 45 – 200 mm.
• ORC / ORC-BP (Roller Nasslack): Schweißgeschwindigkeit 10 – 100 m/min; Körperdurchmesser 45 – 330 mm.
• DRC (Roller Nasslack, innen): Schweißgeschwindigkeit 10 – 115 m/min; Körperdurchmesser 52 – 165 mm.
• LNS (Lack airless, innen): Schweißgeschwindigkeit 9 – 140 m/min; Körperdurchmesser 45 – 330 mm.
• LAS (Lack airespray, innen): Schweißgeschwindigkeit 9 – 125 m/min; Körperdurchmesser 52 – 330 mm.
• ANL (Lack Pinsel, außen): Schweißgeschwindigkeit 9 – 25 m/min; Körperdurchmesser 99 – 330 mm.
• OSS (Lack airless, außen, obere Naht): Schweißgeschwindigkeit 50 – 140 m/min; Körperdurchmesser 45 – 330 mm.
• PowerCURE Preheater: Induktionsofenlänge 1,5 m (Vorheizmodul).
• ZeroGAP: aktive Abstandüberwachung und -anpassung zur Minimierung des Pulvereintrags in Dosen.
• FDA-fähig: Pulverchemien kompatibel mit Lebensmittelsicherheitszertifizierung auf Anfrage.
