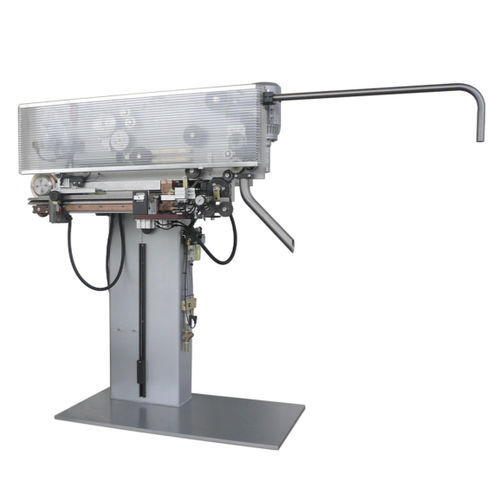

Widerstandschweißmaschine CM 21

Längsnahthalbautomatischfreistehend

Produktübersicht
Der Dosenkörper-Schweißer formt die Körperblanks und schweißt die Längsnaht in der Drei-Teil-Dosenproduktion. Das Superwima-Schweißprinzip benötigt nur eine minimale Überlappung von wenigen Zehntelmillimetern und erzeugt in Kombination mit präziser Stromregelung und abgestimmtem Druck eine gequetschte Naht ≈ 1,4× Blechdicke. Die CM 21 Halbautomat ist für flexible und wirtschaftliche Produktion ausgelegt, mit kurzen Formatwechselzeiten und kompakter Aufstellfläche für einfache Verlagerung.

Wichtiges Schweißprinzip
Superwima: minimale Überlappung von wenigen Zehntelmillimetern; präzise Schweißstromregelung; präzise abgestimmter Druck auf die Überlappung; gequetschte Naht ≈ 1,4× Blechdicke.

Merkmale und Vorteile
Ein patentiertes Spannsystem hält die Überlappung über die gesamte Schweißlänge konstant, verbessert die Nahtqualität und ermöglicht Pulver- oder Lackbeschichtung. Das Design ist tolerant gegenüber unregelmäßigen Blankzuschnitten (außer starken Bogenformen) und unterstützt Stich- oder Durchgangsschweißen.

• Patentiertes Spannsystem für konstante Überlappung und gleichbleibende Nahtqualität
• Tolerant gegenüber unregelmäßigen Blankzuschnitten; Schnitt­toleranzen verursachen keine Überlappungsprobleme (außer Bogen­schnitte)
• Sehr kurze Rüstzeiten bei Halbautomaten; Durchmesserwechsel bei CM 21 ohne Rüstzeit; Höhenänderung < 1 Minute
• Kompakter Semi‑Auto-Aufbau mit ca. 1 x 1 m Stellfläche; optionale Kühl­einheit und einfache Elektro-/Druckluftanschlüsse
• Langlebige obere und untere Walzenköpfe mit austauschbaren Schweißscheiben zur Minimierung der Verschleißteilkosten
• Frequenzgeregelter Drahtantrieb zur Optimierung der Schweißgeschwindigkeit
• Stich- oder kontinuierliches Schweißen per Tastendruck wählbar
• Z‑Leiste für präzise Überlappung der Blechkanten

Maschinenvarianten und vorgesehene Anwendungen
Die Produktfamilie umfasst mehrere Serien und Bauformen für Leistungs- und Flexibilitätsfabriken, z. B. Aerosol-, Lebensmittel/Getränke- und Industrie­dosenproduktion. Angeboten werden Hochgeschwindigkeits-Serien sowie kompakte und halbautomatische Maschinen für Kleinserien und flexible Fertigung.

Zubehör und Qualitätswerkzeuge
Verfügbares Zubehör und QS‑Einheiten für Produktion und Offline‑Tests umfassen:

• Kegelmessgerät für konische Ausdehnungsprüfungen an Front-/Enden
• Schweißrollen-Dressiereinheit für professionelles Profilieren der Schweißrollen
• Kaltdruckschweißer zum Verbinden von Kupferdraht nach Drahtbruch oder Spulenwechsel (vermeidet erneutes Einfädeln)
• Blechhärteprüfer (Feder‑Rückpralltester) zur Materialhärteprüfung
• Kugelprüfer zur Überprüfung der Nahtfestigkeit/-stabilität über die gesamte Dosenkörperlänge
• Streifen­schneider STC zum Schneiden von Streifen aus geschweißten/beschichteten Dosenkörpern für QS
• Innen­durchmesser-Messeinheit für Offline‑Kontrollen und Überwachung beim Formatwechsel
• Body Blank Measuring BBM 1250 zur Kontrolle der Blank‑Schnitttoleranzen

Videos und Medien
Produkt‑ und Maschinenvideos zeigen Halbautomaten und Produktionsschweißer, Bedienung und Vorteile (Beispiele: CM 21 Semi‑Auto WIMA, L1 und L2 HVAC Schweißer).

Spezifikationen / Technische Daten

• Allgemein: Superwima-Schweißprinzip; gequetschte Naht ≈ 1,4 × Blechdicke
• Typische Anwendungen: Aerosol, Lebensmittel & Getränke, Industrie
• Serienbeispiele: SOUCAN 2000/1000/800; SOUCAN 1000 S/800 S; SOUCAN 600 S; COMPACT 240/180/120; COMPACT 80/60/40; X7; X5; X4; STW; Semi-Auto; X8
• CM 21 Semi Automatic Welder: Produktion max.: manuelle Bedienung; Körperdurchmesser: 52/99 – 330 mm (Butterfly); Körperhöhe: 50 – 330*/420 mm (Butterfly) (*Max. Höhe mit Schweißarm für 52 mm); Blechstärke: 0,19 – 0,36 mm (Butterfly); Kupferdraht Ø: 1,5 mm; Schweißgeschwindigkeit: 9 – 14 m/min; Formatwechsel: 2 min; Netzversorgung: 3 x 400 VAC + N + PE, 50/60 Hz; Sicherung & Leistung: 32 A, 25 kVA (einphasig); Wasserdruck: 5 bar; Durchfluss: min. 15 l/min; Kühlleistung: min. 5 kW; Luftdruck & Verbrauch: 6 bar, 5 m3/h; Nahtüberlappung: 2,5 mm (Butterfly); Kühlwassertemp.: max. 25 °C mit PowerROLL
• L1 Semi Automatic Welder (HVAC): Körperdurchmesser: 80 – 1000 mm; Körperhöhe/-länge: 50 – 1000 mm; Blechstärke: 0,3 – 1,0 mm; Kupferdraht Ø: 1,8 mm; Schweißgeschwindigkeit: 4 – 8 m/min; Formatwechsel: 2 min; Netz: 3 x 400 VAC 50/60 Hz + N + PE; Sicherung & Leistung: 3 x 80 A, 35 kVA; Wasserdruck: 5 bar; Durchfluss: min. 15 l/min Pumpe; Kühlleistung: min. 5 kW; Luftdruck & Verbrauch: 6 bar, 10 m3/h; Nahtüberlappung: 6,0 mm; Kühlwassertemp.: max. 25 °C mit PowerROLL
• L2 Semi Automatic Welder (HVAC, Upside‑down welding): Körperdurchmesser: 100 – 1500 mm; Körperhöhe/-länge: 100 – 1500 mm; Blechstärke: 0,3 – 1,25 mm; Kupferdraht Ø: 1,8 mm; Schweißgeschwindigkeit: 4 – 8 m/min; Formatwechsel: 2 min; Netz: 3 x 400 VAC 50/60 Hz + N + PE; Sicherung & Leistung: 3 x 100 A, 50 kVA; Wasserdruck: 5 bar; Durchfluss: min. 15 l/min Pumpe; Kühlleistung: min. 6 kW; Luftdruck & Verbrauch: 6 bar, 10 m3/h; Nahtüberlappung: 6,0 mm; Kühlwassertemp.: max. 25 °C mit PowerROLL
• Ausgewählte Leistungsbeispiele: SOUCAN 2000/1000/800 – Prod. max. 900 cpm; Körperdurchmesser 45–154 mm; Körperhöhe 64–320 mm; Blechstärke 0,13–0,31 mm; Schweißgeschwindigkeit 9–120 m/min; Kalibrierwerkzeug: Highspeed-UNITOOL
• Weitere Serien: COMPACT- und X‑Serien decken niedrigere und höhere Produktionsbereiche sowie breitere Durchmesser-/Höhen- und Blechstärkenbereiche gemäß serien­spezifischen Daten ab
• Wartung & Betriebskosten: langlebige Walzenköpfe mit austauschbaren Schweißringen zur Reduzierung der Verschleißteilkosten
