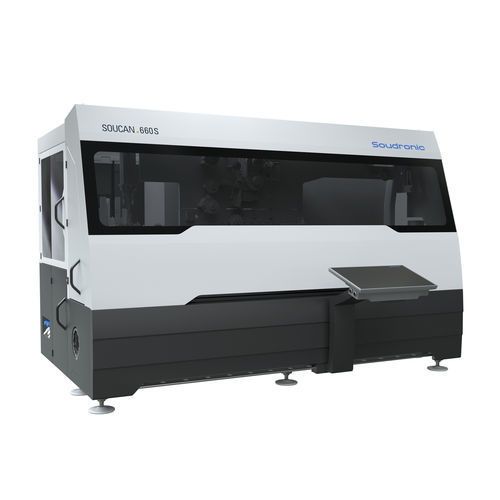

Laserschweißmaschine SOUCAN 600 S

automatischfür Lebensmittelanwendungenmit hoher Drehzahl

Übersicht
Der SOUCAN 600 S Blechkörper-Schweißer formt und schweißt drei-teilige Dosenkörper nach dem Superwima-Prinzip mit minimaler Überlappung und einer verschmälerten Naht ≈ 1,4× Blechdicke. Entwickelt zur Integration in Hochgeschwindigkeits-Produktionslinien und nach lebensmittelsicheren Konstruktionsrichtlinien.

Marktrückmeldungen und Generation
Seit Markteinführung liefert die aktuelle Generation weltweit gesteigerte Maschinenzuverlässigkeit und Produktionseffizienz und setzte neue Industriestandards in der Dosenkörperfertigung.

Maschinenkonstruktion
Der SOUCAN 600 S vereint bewährte Soudronic-Technologien und eine robuste Maschinengestaltung gemäß lebensmittelsicherer Vorgaben.

• Robuste und zuverlässige Maschinenstruktur
• Konstruktion nach lebensmittelsicheren Richtlinien

Produktionsleistung
Die Maschine erlaubt hohe Durchsätze und Geschwindigkeiten für verschiedene Produktionsanforderungen:

• Max. Produktion: 600 Dosen pro Minute
• Schweißgeschwindigkeit: bis zu 85 m/min
• Rundungsgeschwindigkeit: bis zu 360 m/min

Neues Drahtsystem
Das neue Drahtsystem steuert die Drahtspannung und reduziert die Anzahl der Führungsrollen für stabile Schweißleistung.

• Reduzierte Führungsrollen (27 → 15)
• Ölfreier Profiler
• Verbesserte Drahtschneiderkonstruktion
• Eingefügter Stromreduzierer

Rundungssystem
Das bewährte Highspeed-Rundungssystem "letterbox" sorgt für identische Rollformer-Module ohne Flachstellen zu Beginn der Rundung und ermöglicht höhere Rundungsgeschwindigkeiten.

• 100% identische Rollformer-Modul-Teile
• Keine Flachstellen zu Beginn der Rundung
• Erlaubt höhere Rundungsgeschwindigkeiten

D-Lock Walzenkopfverbindung
Die DISCON+ D-Lock Verbindung am Walzenkopf verbessert die Stromleitung und reduziert das Leckagerisiko durch flache Dichtstellen.

• Bessere Stromleitung
• Geringeres Leckagerisiko

Strompfad & Schweißtransformator
Verbesserter Strompfad und neuer Schweißtransformator verkürzen Verluste und verbessern die Energieverarbeitung.

• Neuer Schweißtransformator
• Verkürzter Strompfad

Rollformer und Rollenspiel
Robuster Rollformer mit vollem Zugang bei geöffneter Oberseite. Scoring optional. Neue Top-Einstellung des Rollenspiels mit sichtbarer Skala für präzise Einstellungen.

• Robustes Design
• Voller Zugang bei geöffneter Oberseite
• Scoring optional
• Top-einstellbares Rollenspiel mit Skala

Höhen und Integration
Der Schweißer unterstützt verschiedene Schweiß-/Ausgangshöhen, um ältere Schweißer ohne nachgelagerte Modifikationen auszutauschen.

• Standardhöhe: 1000 mm
• Höhenbereich: 900 – 1300 mm
• Keine Änderung an nachgelagerten Anlagen bei Austausch erforderlich

Dosenförderung
Verbesserte, robuste, wartungsfreie Kettenförderung. Optionale dritte Zufuhr zur Produktion von undersquare-Formaten.

• Verbessertes Kettenförder-Design
• Wartungsfrei
• Optionale dritte Zufuhr für undersquare-Formate

Steuerung, Antriebe und Software
UNICONTROL 4 mit 24" Touchscreen, schnelleren Nodes und Servodrives in 1-wire-Technologie. Nur drei verschiedene Motortypen erforderlich und Funktionen für Anpassung in Produktion sowie Sicherheitsfunktionen integriert.

• 24" Touchscreen
• Schnellere Nodes
• Servodrives (1-wire-Technologie)
• Nur 3 Motortypen
• Can-gap-Anpassung während der Produktion
• Safety enabling switch und Zwei-Hand-Bedienung

PULSAR statischer Frequenzumrichter
PULSAR gewährleistet Stromsteuerung beim Schweißen über den gesamten Frequenzbereich mit wählbaren Wellenformen und reduziert das Risiko eines Drahtbruchs; Schweißparameter sind für verschiedene Dosengrößen speicherbar.

• Optimale Schweißstromsteuerung
• Wählbare Wellenformen
• Definierter Schweißpunktabstand über den Regelbereich
• Geringeres Drahtbruchrisiko
• Speicherbare Datensätze für Dosengrößen

FLUID+ Kühlsystem
Das gesamte Gerät, einschließlich DISCON+ Walzenkopf, wird durch FLUID+ mit einem einzigen Medium in einem geschlossenen Kreislauf gekühlt. FLUID+ integriert Wärmetauscher und spezialisiertes Kühlmedium.

Soudronic Insights Ready
Basis-Dashboard mit zeitlich begrenzten Live-Produktionsstatistiken auf Maschinen- und Komponentenebene zur Unterstützung von Überwachung und Wartung.

• Maschinenstatus
• Effizienz
• Top 5 Fehlerstatistiken
• Produktionszähler
• Ereignisprotokoll

Sicherheitsfunktionen
Für sichere Produktion ausgelegt mit Safety enabling switch und Zwei-Hand-Bedienung für langsame Bewegungen und sichere Handhabung.

Optionen & Zubehör (Auswahl)
Verfügbare Optionen und Zubehör umfassen u. a.:

• ARS Adaptive Rounding System
• UNIPROFILER (Echtzeit-Drahtmessung/-korrektur)
• Oxidfreie Nahtschutz
• Support Conveyor (SC) für Pulverauftrag
• OCSAM-TP Integration
• Destacker EAD600
• Scoring-Kassette
• Welding roller dressing unit
• Cold pressure welder
• Ball tester
• Stripe Cutter STC
• Innen- Durchmesser-Messeinheit
• BBM 1250 Body Blank Measuring

Technische Daten

• Modell / Serie: SOUCAN 600 S
• Max. Produktion: 600 Dosen pro Minute
• Schweißgeschwindigkeit (Bereich): bis zu 85 m/min (typ. 9 – 85 m/min)
• Rundungsgeschwindigkeit: bis zu 360 m/min
• Körperdurchmesser: 52 – 165 mm
• Körperhöhe: 56 – 320 mm (mit Scoring max. 290 mm)
• Blechstärke: (0.12) 0.13 – 0.31 mm
• Kupferdrahtdurchmesser: 1.24 / 1.38 / 1.50 mm (je nach Konfiguration)
• Kalibrierungswerkzeug: UNITOOL / Highspeed-UNITOOL
• Schweißprinzip: Superwima (minimaler Überlapp, Naht ≈ 1,4× Blechstärke)
• Steuerung & Software: UNICONTROL 4, 24" Touchscreen, komplette Servodrives
• Kühlung: FLUID+ integrierte Closed-Loop-Kühlung
• Frequenzumrichter: PULSAR
