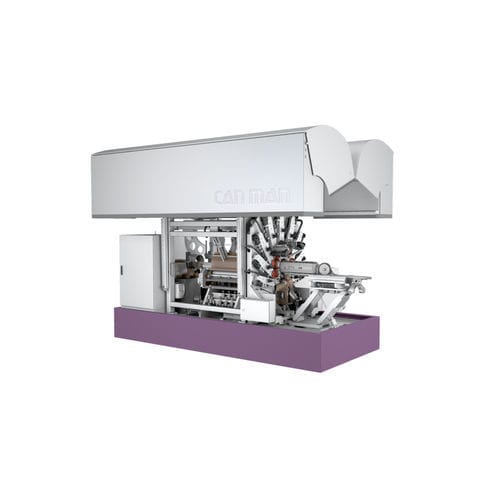

Längsnaht-Schweißmaschine X4

automatischfür Edelstahlfür Karbonstahl

Übersicht
Die Dosenkörper-Schweißanlage ist eine zentrale Maschine in Produktionslinien für drei-teilige Dosen. Sie formt die Körperzuschnitte und verschweißt die Längsüberlappung nach dem Superwima-Prinzip, das nur wenige Zehntel Millimeter Überlappung erfordert. Präzise Stromregelung und abgestimmter Druck erzeugen eine gequetschte Naht von etwa 1,4× Blechdicke. Die neueste Generation bietet hohe Anlagenverfügbarkeit und effiziente Produktion und setzt weltweit neue Industriestandards.

Anwendungen

• Aerosol
• Nahrungsmittel/Getränke
• Industrie

Merkmale und Vorteile (X4)
Schnellster Formatwechsel
Vollautomatische Formatwechsel ermöglichen die wirtschaftliche Fertigung kleiner Losgrößen; Klein- und Mittelbetriebe können Wechsel durchführen, die zuvor halbautomatisch oder manuell waren.

Vielseitigkeit
Der Produktionsbereich reicht von Körperdurchmessern 230 mm (kleine Fässer) bis 575 mm (große Fässer) und Blechdicken von 0,4 mm bis 1,5 mm. Eine breite Palette an Werkstoffen ist verarbeitbar, einschließlich rostfreiem Stahl und kratzempfindlichen Oberflächen.

Flexibilität
Ein Satz von neun farbcodierten Diabolo-Rollen minimiert Reibung und Kratzrisiko und erlaubt das Schweißen beliebiger Durchmesser innerhalb des Maschinenbereichs. Formatwechsel sind dank Schnellverschlüssen plug-and-play.

Bedienfreundlichkeit
Format-, Material- und Geschwindigkeitswechsel sind in zehn Minuten durchführbar. Zwanzig Servoantriebe setzen gespeicherte Einstellungen automatisch. Eine klare Benutzeroberfläche erlaubt Einrichtung und Betrieb per Funkbedienpanel oder ferngesteuertem Gerät.

Qualität
Mehrere Sensoren überwachen und regeln den Prozess, um gleichbleibende Schweißqualität, geringen Verschleiß und minimale Abfälle sicherzustellen. Der Qualimaker2 ist optional für erweiterte Schweißüberwachung verfügbar.

Zugänglichkeit
Das Kalibrierwerkzeug kann automatisch nach vorne gefahren werden, um beispiellosen Zugang für Service- und Einstelltätigkeiten zu ermöglichen (z. B. Wechsel oder Richten der Schweißrolle oder Austausch der Z-Stange).

Wirtschaftlichkeit
Die synchronisierte Ansteuerung von Innen- und Außenwalzenkopf verbessert die Schweißqualität und reduziert den Verschleiß der Schweißringe. Schweißrollen sind quecksilberfrei und das Rollenaufbau-Design erlaubt den Tausch von Innen- und Außenring für maximale Nutzungsdauer.

FLUID+ Kühlsystem
Die gesamte Maschine, einschließlich des DISCON+ Walzenkopfs, wird durch ein einziges Medium im geschlossenen Kreislauf gekühlt. Das FLUID+-System integriert einen Wärmetauscher und ein spezialisiertes Kühlmittel für optimale Leistung.

Soudronic Insights Ready
Basis-Dashboard mit zeitlich begrenzten Live-Produktionsstatistiken auf Maschinen- und Komponentenebene:

• Maschinenstatus
• Effizienz
• Top-5-Fehlerstatistiken
• Produktionszähler
• Ereignisprotokoll

Verfügbare Serien (Auswahl)

• SOUCAN 2000/1000/800
• SOUCAN 1000 S/800 S
• SOUCAN 600 S
• COMPACT 240/180/120
• COMPACT 80/60/40
• X7
• X5
• X4
• STW
• Semi-Auto
• X8

Maschinentypen — Schlüsselbeispiel: X4 WeldCENTER™
Maschinentyp: X4 WeldCENTER™
Produktion max. [cpm]: bis zu 20 Fässer
Körperdurchmesser [mm]: 230 – 400 mm (kleinere Version); 350 – 575 mm (größere Version)
Körperhöhe [mm]: 160 – 950
Blechdicke [mm]: 0,4 – 1,5
Schweißbare Materialien: Edelstahl, Schwarzblech, verzinkter Stahl
Schweißgeschwindigkeit [m/min]: 3 – 12
Formatwechsel [min]: 10
Höhenänderung [min]: 5
Netzanschluss: 3 x 400 VAC + N + PE, 50/60 Hz
Sicherung und Leistung: 3 x 80 A, 45 kVA
Wasserdruck: 6 bar
Durchfluss: 30 l/min
Luftdruck und Verbrauch: 6 bar, 20 m3/h

Hinweise
Das Superwima-Prinzip erlaubt nur eine minimale Überlappung von wenigen Zehntelmillimetern und erzielt eine gequetschte Naht von ca. 1,4× Blechdicke. Mehrere Serien und Maschinentypen decken Bereiche von kleinen bis großen Fässern ab und umfassen halbautomatische sowie leistungsstarke Produktionslinien.

Technische Daten

• Schweißprinzip: Superwima (Minimalüberlappungsschweißen)
• Typische gequetschte Naht: ca. 1,4 × Blechdicke
• Produktionskapazität (Beispiele): bis zu 900 cpm für einige SOUCAN-Serien; bis zu 20 Fässer (X4 WeldCENTER™)
• Schweißgeschwindigkeitsbereiche: typ. 3–12 m/min (X4), bis zu 120 m/min (SOUCAN Hochgeschwindigkeitsserien)
• Körperdurchmesser-Bereiche: z. B. 45–154 mm (SOUCAN 2000) bis 575 mm (X4 große Version)
• Körperhöhen-Bereiche: z. B. 50–950 mm je nach Serie
• Blechdickenbereiche: 0,12–1,50 mm über Serien hinweg (Beispiel X4: 0,4–1,5 mm)
• Kupferdraht-Durchmesser (falls zutreffend): 1,24 / 1,38 / 1,50 mm (serienabhängig)
• Kalibrierwerkzeuge: Highspeed-UNITOOL, UNITOOL, COMPACT tool (serienabhängig)
• Kühlung: integriertes FLUID+ geschlossenes Kreislaufsystem
• Steuerung und Automatisierung: bis zu 20 Servoantriebe, kabelloses Bedienpanel, Fernzugriff, Soudronic Insights Konnektivität
• Optionale Schweißüberwachung: Qualimaker2
