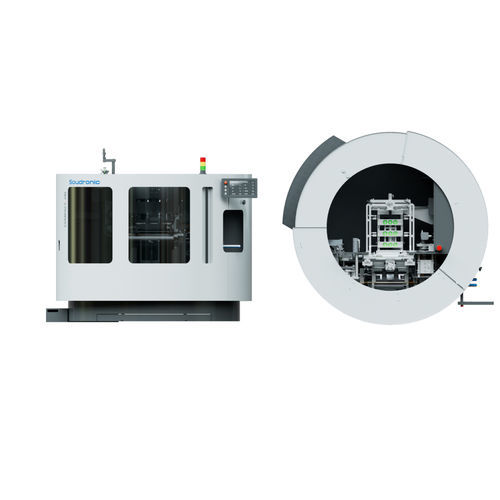

Widerstandschweißmaschine COMPACT 240

automatischintegrierbarWechselrichtertechnologie

Übersicht
Der COMPACT Dosenkörper-Schweißer ist für Produktionslinien von Dosen in drei Teilen konzipiert. Er formt die Körperzuschnitte und schweißt die Längsnaht mit minimaler Überlappung nach dem Superwima‑Prinzip. Das Verfahren erzeugt eine abgeflachte Naht von ca. 1,4× Blechstärke, bei reduziertem Drahtverbrauch und konstanter Nahtqualität. Weltweit bewährt für wirtschaftliche Produktion und kompakte Linienintegration.

Einführung COMPACT 240/180/120
Die COMPACT‑Baureihe bietet geringe Stellfläche und eine flexible Plattform, die Top‑Seam‑Schweißung unterstützt (Standard bei COMPACT 240/180/120); Plattformvarianten können auch Bottom‑Seam‑Konzepte aufnehmen. Modelle richten sich an Standardanwendungen und kleinere Formate mit einfachem Formatwechsel.

Hauptvorteile und Merkmale

• Kompaktes, vielseitiges Design passend für die meisten Fertigungslinien
• Produktionsraten bis zu 240 Dosen/min (COMPACT 240)
• Kleine Stellfläche (ab ≈2300 mm Durchmesser) und niedrige Maschinenhöhe (~1740 mm)
• Maschine komplett verkleidet für Bediener- und Lebensmittelsicherheit
• Präziser Stop‑and‑Go‑Drahtantrieb minimiert Drahtverbrauch; einstellbarer Spalt bis 1 mm für kontinuierliche Zuführung kleiner Körper
• QuickChange Plus: Höhenwechsel in ≈5 Minuten; kompletter Formatwechsel in <20 Minuten (automatisiert oder manuell)
• Kosteneffiziente Wechselteile und COMPACT Kalibrierwerkzeuge
• Integrationsfähig mit Vor‑ und Nachfolgeanlagen sowie vielfältigen Automatisierungsoptionen

Steuerung, Elektronik und Software
Wahl der Steuerungen: SMARTControl (kostenbewusste Option) oder Soudronic UNICONTROL mit führenden Funktionen. UNICONTROL 4 bietet größeren Touch‑Monitor (24"), schnellere Nodes, Servoantriebe (1‑wire‑Technologie) und Anpassung des Can‑Gaps während der Produktion. OTA‑Softwareupdates ermöglichen kontinuierliche Verbesserungen.

Schweißstrom und Antrieb
Der PULSAR statische Frequenzumrichter gewährleistet präzise Steuerung des Schweißstroms über den gesamten Frequenzbereich mit wählbaren Wellenformen, definierbarer Nugget‑Distanz und speicherbaren Schweißprofilen zur Reduzierung von Drahtbruch und Optimierung der Naht für verschiedene Dosenmaße.

Kühlung und mechanisches Design
Das FLUID+ Closed‑Loop‑Kühlsystem kühlt die gesamte Maschine einschließlich des DISCON+ Rollen‑Heads mit einem einzigen Medium über einen spezialisierten Wärmetauscher und sorgt so für stabile thermische Bedingungen während der Produktion.

DISCON+ und Rollen‑Head
Die DISCON+ D‑Lock Rollen‑Head Verbindung verbessert die Stromleitung und reduziert Leckage‑Risiken durch flache Dichtpunkte und gewährleistet zuverlässigen elektrischen Kontakt.

Digitale Funktionen
Soudronic Insights Ready: Basis‑Dashboard mit zeitlich begrenzten Live‑Produktionsstatistiken auf Maschinen‑ und Komponentenebene (Maschinenstatus, Effizienz, Top‑Fehlerstatistik, Produktionszähler, Ereignisprotokoll).

Optionen und Pakete
Verfügbare Optionen: Comfort‑Paket (automatischer Körper‑Höhenwechsel und automatische Rollformer‑Einstellungen), Energiemonitoring (Anzeige in Insights), Monitore SWM‑3 / OCR‑R (Energie, Kalibrierkraft, Wärmekanal, Überstrom/Abwurf‑Kontrolle), Industry‑4.0‑Bereitschaft (OPC‑UA) und kostenoptimierte Pulversysteme (UNICONTROL + SOUCOAT P‑40S / zukünftige SMARTControl‑Integrationen).

Zubehör und Prüfeinrichtungen
Optionales Zubehör: Konustester, Schleifeinheit für Schweißrollen, Kaltpressschweißer (Drahtverbindung), Kugeltester (Nahtfestigkeit), Streifenschneider STC (Qualitätsproben), Innenmaßmessgerät und Body Blank Measuring (BBM 1250) für Offline‑Blank‑Qualitätskontrollen.

Technische Daten

• Bezeichnung: COMPACT 240/180/120 Serie (Top‑Seam Schweißen)
• Max. Produktion: 240 / 180 / 120 Dosen/Min (modellabhängig)
• Körperdurchmesser: 52 / 65 – 165 mm (je nach Format bis 189 mm)
• Körperhöhe: 50 – 360 mm
• Blechstärke: 0,15 – 0,28 mm
• Kupferdrahtdurchmesser: 1,24 / 1,38 / 1,50 mm
• Kalibrierwerkzeug: COMPACT Formatwechsel‑Teile verfügbar
• Schweißgeschwindigkeit: 9 – 40 m/min
• Naht: Top (COMPACT 240/180/120); Plattformvarianten unterstützen Bottom‑Seam
• Spezial‑Schweißprinzip: Superwima (minimale Überlappung; abgeflachte Naht ≈ 1,4× Blechstärke)
• QuickChange Plus: Höhenwechsel ≈5 min; kompletter Formatwechsel <20 min
• Kühlung: FLUID+ Closed‑Loop Kühlung für Maschine und Rollen‑Head
• Steuerungsoptionen: SMARTControl oder UNICONTROL (UNICONTROL 4: 24" Touch, schnellere Nodes, Servodrives, Can‑Gap Anpassung)
• PULSAR Frequenzumrichter: präzise Stromsteuerung, wählbare Wellenformen, speicherbare Profile
• Digital: OTA‑Updates; Soudronic Insights Live‑Dashboard; Industry 4.0 (OPC‑UA)
• Sicherheit: vollständig verkleidete Maschine, Sicherheitsfreigabeswitch für langsame Bewegung, 2‑Hand Bedienung für Handling
