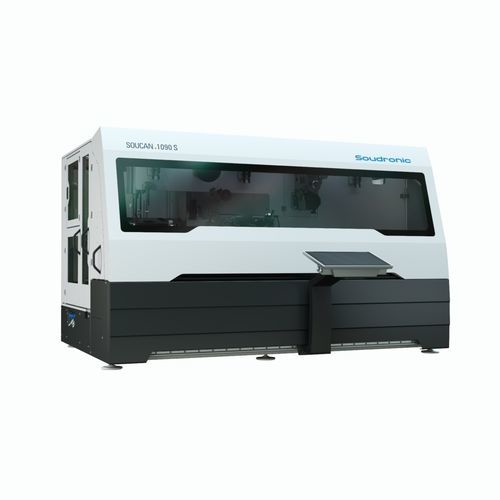

Längsnaht-Schweißmaschine SOUCAN 1090 S

automatischfür große Durchmesserfür Schweißnaht mit krerisförmigem Querschnitt

Produktübersicht
Die Dosenkörper-Schweißmaschine der Baureihe SOUCAN 1000 S/800 S formt Zuschnitte zu zylindrischen Dosenkörpern und verschweißt die Überlappung nach dem Superwima-Prinzip. Minimaler Überstand und präzise Stromregelung erzeugen eine gequetschte Naht ≈ 1,4× Blechstärke und sichern konstante Nahtgeometrie sowie hohe Prozessstabilität für die Dreiteildosenproduktion.

Neues Drahtsystem

• Drahtspannungskontrolle mit reduzierter Anzahl an Führungsrollen (≈ 15 statt 27)
• Kleinster möglicher, stabiler Dosenzwischenraum
• Ölfreier Profiler
• Verbesserte Drahtschneider-Konstruktion
• Implementierter Stromreduzierer
• Drahtrenner-Reinigungsmodul
• Keramikscheiben zur Verhinderung von Zinnablagerungen

Neue Software-Generation UNICONTROL 4 und Antriebe

• Größerer 24" Touchscreen für Bedienerführung
• Schnellere Steuerknoten für verbesserte Taktzeiten
• Alle Antriebe als Servoantriebe (1-wire-Technologie)
• Can-Gap-Anpassung während der Produktion

PULSAR statischer Frequenzumrichter

• Sorgt für präzise Stromregelung beim Schweißen
• Optimale Schweißstromregelung über den gesamten Frequenzbereich und wählbare Wellenformen
• Definierbare Schweißpunktabstände über den gesamten Regelbereich
• Reduziertes Drahtbruchrisiko und einfache Einstellung für unterschiedliche Dosenmaße (speicherbare Rezepte)

D-Lock Rollenhead-Verbindung

• Neue DISCON+ D-Lock Verbindung verbessert die Stromleitung
• Geringeres Leckagerisiko durch flache Dichtpunkte

Rollenabstand-Einstellung

• Komplett neues Design
• Von oben verstellbar
• Skala für präzise Rollenabstandeinstellung

Sicherheitsfunktionen

• Sicherheitsfreischalter für geschützte Produktion
• 2-Hand-Bedienung für Zeitlupenbewegung und sichere manuelle Eingriffe

FLUID+ Kühlsystem
Die gesamte Maschine einschließlich des DISCON+ Rollenheads wird von einem einzigen Medium in einem geschlossenen Kreislauf gekühlt. FLUID+ integriert Wärmetauscher und ein spezialisiertes Kühlmedium für optimale Leistung.

Soudronic Insights Ready
Basis-Dashboard mit zeitlich begrenzten Live-Produktionsstatistiken auf Maschinen- und Komponentenebene, einschließlich:

• Maschinenstatus
• Effizienz
• Top-5-Fehlerstatistiken
• Produktionszähler
• Ereignisprotokoll

Weitere Technologien und Optionen

• UNIPROFILER: automatische Drahtprofilierung für konstante Drahtbreite und gleichbleibende Schweißqualität
• ARS Adaptive Rounding System: Inline-Messgerät, das Material analysiert und Rollenformgeometrie automatisch einstellt
• Oxidfreie Schweißnaht-Schutzoption
• Messung von Energie- und Luftverbrauch, Daten in Insights angezeigt
• Monitor SWM-3 / OCR-R: Überwachung von Energie, Kalibrierkraft und Wärmekanal; Überstromreduzierung und Ausschusskontrolle

Maschinentypen

• SOUCAN 1090 S — Max. 900 cpm | Körper-Ø 52–99 mm | Höhe 76–150 mm | Blech 0,13–0,25 mm | Kupferdraht Ø 1,24 / 1,38 mm | Highspeed-UNITOOL | Schweißgeschwindigkeit 25–115 m/min
• SOUCAN 1080 S — Max. 800 cpm | Körper-Ø 52–99 mm | Höhe 76–150 mm | Blech 0,13–0,25 mm | Kupferdraht Ø 1,24 / 1,38 mm | Highspeed-UNITOOL | Schweißgeschwindigkeit 25–115 m/min
• SOUCAN 1075 S — Max. 750 cpm | Körper-Ø (45) 52–154 mm | Höhe 64–262 mm | Blech 0,13–0,28 (0,31) mm | Kupferdraht Ø 1,24 / 1,38 / 1,50 mm | Highspeed-UNITOOL | Schweißgeschwindigkeit 25–120 m/min
• SOUCAN 870 S — Max. 700 cpm | Körper-Ø 52–99 mm | Höhe 76–150 mm | Blech 0,13–0,25 mm | Kupferdraht Ø 1,24 / 1,38 mm | Highspeed-UNITOOL | Schweißgeschwindigkeit 25–90 m/min
• SOUCAN 860 S — Max. 600 cpm | Körper-Ø (45) 52–154 mm | Höhe 64–320 mm | Blech 0,13–0,28 (0,31) mm | Kupferdraht Ø 1,24 / 1,38 / 1,50 mm | Highspeed-UNITOOL | Schweißgeschwindigkeit 25–90 m/min

Technische Daten

• Handelsbezeichnung: SOUCAN 1000 S / 800 S
• Max. Produktion: bis zu 900 cpm (1000 je nach Konfiguration)
• Bereich Körperdurchmesser: (45) 52–154 mm
• Bereich Körperhöhe: 64–320 mm
• Blechdicke: 0,13–0,28 (bis 0,31) mm je nach Modell
• Kupferdraht-Ø: 1,24 / 1,38 / 1,50 mm (modellabhängig)
• Schweißgeschwindigkeit: 9–120 m/min (linien- und größenspezifisch)
• Kalibriertool: Highspeed-UNITOOL
• Schweißprinzip: Superwima (minimaler Überstand; gequetschte Naht ≈ 1,4× Blechstärke)
• Steuerung: UNICONTROL 4 Softwaregeneration, komplette Servoantriebe
• Kühlung: integriertes FLUID+ geschlossener Kreislauf
• Stromregelung: PULSAR statischer Frequenzumrichter
• Überwachung: Basis Soudronic Insights Dashboard; Optionen SWM-3 / OCR-R
