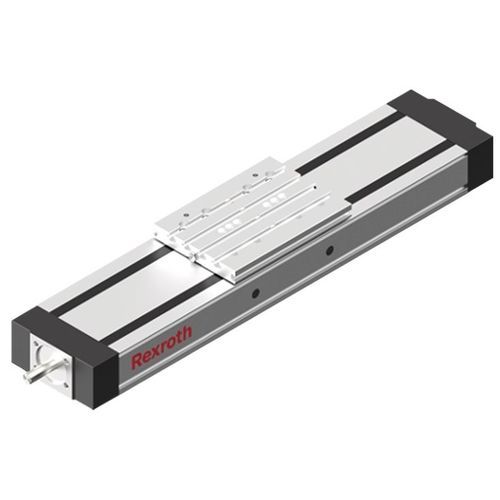

Kugelgewindespindel-Linearmodul CKK series

Aluminiumprofileinachsigkompakt

Compactmodule mit Kugelgewindetrieb, Größe 70 Produktbeschreibung Compactmodule mit Kugelschienenführungen und Kugelgewindetrieb, Größe 70, Standardausführung Vier unterschiedliche Schmierausführungen Antrieb über Präzisions-Kugelgewindetrieb in gerollter Ausführung Toleranzklasse T7 nach DIN 69051 mit spielfreier eingestellter Einzelmutter Hohe Verfahrgeschwindigkeiten durch große Steigungen bei gleichzeitig hoher Präzision über große Längen Wiederholgenauigkeit bis zu ± 0,005 mm Schutz der Einbauelemente durch ein Abdeckblech und zwei Abdeckbänder sowie Abdeckung "Resist" für erhöhten Schutz Spindelunterstützung zur Realisierung hoher Geschwindigkeiten bei großen Baulängen für CKK-200 Spezifikationen Nenngröße [mm] CKK-070 Ausführung Linearachsen Kugelgewindetrieb Minimaler Verfahrweg smin [mm] 40 Hinweis minimaler Verfahrweg smin Minimal erforderlicher Verfahrweg, um eine sichere Schmierverteilung zu gewährleisten. Maximale Beschleunigung amax [m/s²] 50.0 Maximal zulässige lineare Geschwindigkeit vmax [m/s] 0.25 Maximale Länge Lmax [mm] 650.0 Dynamische Tragzahl Führung Cgw [N] 3830 Dynamische Tragzahl Festlager Cfb [N] 1600 Dynamische Tragzahl Kugelgewindetrieb Cbs [N] 2370 Dynamisches Torsionstragmoment Mt [Nm] 77.0 Dynamisches Längstragmoment ML [Nm] 111.0 Hinweis dynamisches Längstragmoment ML Bei Tischteil mit variablem Mittenabstand weichen die Maximalwerte ab. Maximal zulässiges dynamisches Torsionsmoment um die x-Achse Mx max [Nm] 77 Maximal zulässiges dynamisches Torsionsmoment um die y-Achse My max [Nm] 111 Maximal zulässiges dynamisches Torsionsmoment um die z-Achse Mz max [Nm] 60
