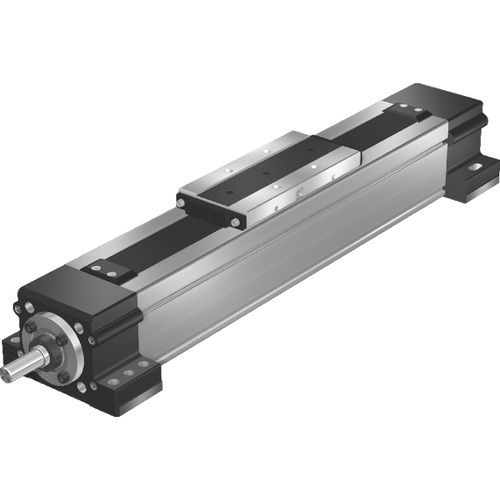

Kugel-Linearführungseinheit AGK series

PräzisionAluminiumStahl

Antriebseinheiten, geschlossen, mit Kugelgewindetrieb AGK, Größe 40 Produktbeschreibung Antriebseinheiten AGK in geschlossener Bauform sind einbaufertige Antriebsachsen bestehend aus Kugelgewindetrieb, Mutterngehäuse und Stehlagern sowie einem Aluminium-Schutzprofil mit Abdeckband als Einhausung Drei abgestimmte Baugrößen in beliebigen Längen bis Lmax Optimaler Schutz des BASA durch Schutzprofil mit Bandabdeckung in Stahl oder Polyurethan Antrieb über spielfrei vorgespannten Präzisions-Kugelgewindetrieb in gerollter Ausführung nach DIN 69051 in Toleranzklasse T5 oder T7 Hohe Verfahrgeschwindigkeiten durch große Steigungen bei gleichzeitig hoher Präzision über große Längen Schnelle Montage und leichtes Ausrichten der Antriebseinheit durch bearbeitete Anschlagkante am Stehlagergehäuse Optional wählbare, mitlaufende Spindelunterstützungen für maximale Geschwindigkeiten bei großen Längen für den Einsatz in horizontaler Einbaulage Flexibel durch wählbare Optionen Einfacher Motoranbau über Zentrierung und Gewinde Übersichtliche technische Daten für die komplette Einheit als „Linearsystem ohne Führung“ Typenschild mit Parametern zur einfachen Inbetriebnahme Spezifikationen Produkteigenschaften - Nenngröße [mm] AGK-040 Ausführung Linearachsen Mit Gehäuse mit Kugelgewindetrieb Maximale Beschleunigung amax [m/s²] 50.0 Maximal zulässige lineare Geschwindigkeit vmax [m/s] 1.47 Maximale Länge Lmax [mm] 5600.0 Dynamische Tragzahl Führung Cgw [N] 54000
