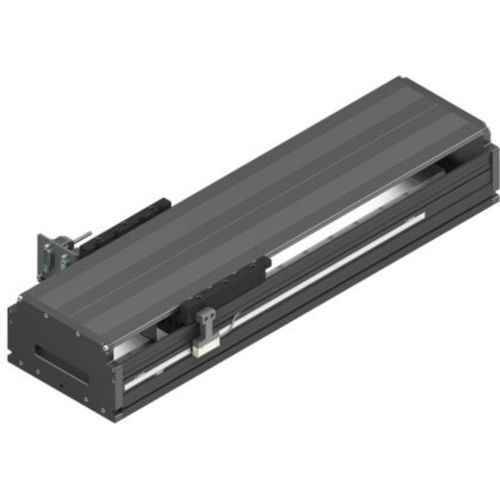

Dreiphasiger Linearmotor LMM-140-NN-1

Eisenkern

Linearmotor-Modul LMM. Nenngröße LMM-140. Maximaler Verfahrweg smax 1.444 mm. Linearmotor mit Eisenkern Produktbeschreibung Linearmotormodul LMM-140-NN-1 Größe = 140 Länge (L) = 1616 mm Maximaler Verfahrweg = 1444 mm Ausführung = MA01 - mit Linearmotor Führung = 001 - Hauptkörper mit Kugelschienenführung Antrieb = 032 - Linearmotor mit Eisenkern, Typ IC-150B-050-W2 Tischteil = 032 - Tischteillänge 132 mm Abdeckung = 001 - mit Abdeckblech Längenmesssystem = 005 - optisch, absolut, Auflösung 0,05 µm, BiSS-C interface Schmierung = LSS - Standardbefettung Dokumentation = 001 - Standardendprüfung Spezifikationen Produkteigenschaften - Nenngröße [mm] LMM-140 Motor Typ Linearmotor mit Eisenkern Motor IC-150B-050-W2 Maximal zulässige bewegte Fremdmasse mex max [kg] 10.0 Länge L [mm] 1616.0 Breite [mm] 140.0 Höhe [mm] 74.0 Maximaler Verfahrweg smax [mm] 1444.0 Maximale Beschleunigung amax [m/s²] 250.0 Maximal zulässige lineare Geschwindigkeit vmax [m/s] 5.0 Dauernennkraft FdN bei 100 °C [N] 69.0 Maximalkraft [N] 242.0 Maximalkraft Hinweis Maximalkraft und -strom: 4 % Einschaltdauer und 1 Sekunde Dauer Dynamische Tragzahl Führung Cgw [N] 32035 Dynamisches Torsionstragmoment Mt [Nm] 1394.0 Maximalstrom [A] 12.7 Dynamisches Längstragmoment ML [Nm] 1217.0 Bewegte Eigenmasse mca [kg] 1.9 Dauerstrom [A] 3.3 Gewicht [kg] 21.9 Gegen-EMK-Konstante KEMK [Vs/m] 17.4 Grundreibkraft FRs [N] 60 Länge Tischteil Lca [mm] 132 Längenraster [mm] 84 Motor-Anziehungskraft Fatt [N] 420 Zwischenkreisspannung Vdc [V] 600
