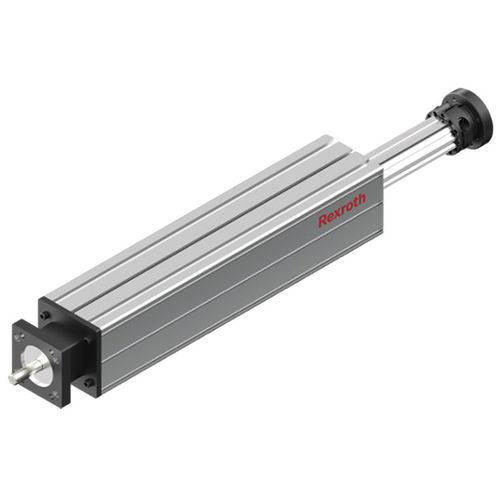

Kugelgewindespindel-Linearmodul VKK-050-NN-1

Aluminiumprofileinachsigkompakt

Vorschubmodul mit Kugelgewindetrieb VKK, Größe 50 Produktbeschreibung Äußerst kompaktes Aluminiumprofil (Hauptkörper) mit spielfreier Kugelschienenführung Integrierter Präzisions-Kugelgewindetrieb (KGT) nach Toleranzklasse 7 mit spielfreiem Mutternsystem Spezifikationen Nenngröße [mm] VKK-050 Ausführung Linearachsen Kugelgewindetrieb Maximaler Verfahrweg smax [mm] 378.0 Hinweis maximal zulässiger Verfahrweg Verfahrweg max. (ohne Faltenbalg) bei maximaler Länge Maximale Beschleunigung amax [m/s²] 27.0 Maximal zulässige lineare Geschwindigkeit vmax [m/s] 1.16 Hinweis maximal zulässige Geschwindigkeit vmax für alle Längen Maximale Länge Lmax [mm] 480.0 Dynamische Tragzahl Führung Cgw [N] 6950 Dynamische Tragzahl Festlager Cfb [N] 4000 Dynamische Tragzahl Kugelgewindetrieb Cbs [N] 3800 Dynamisches Torsionstragmoment Mt [Nm] 97.0 Dynamisches Längstragmoment ML [Nm] 61.0 Maximal zulässiges Torsionsmoment Mt max [Nm] 48 Maximal zulässiges Längsmoment ML max [Nm] 30 Zulässige Umgebungstemperatur mit Rexroth Servomotor (min. … max.) 0 °C ... 40 °C Hinweis zulässige Umgebungstemperatur mit Rexroth Servomotor (min. ... max.) ab 40 °C Leistungseinbußen Zulässige Umgebungstemperatur Mechanik (min. … max.) -10 °C ... 60 °C Hinweis zulässige Umgebungstemperatur Mechanik (min. … max.) Keine Taupunktunterschreitung Gewicht [kg] 0
