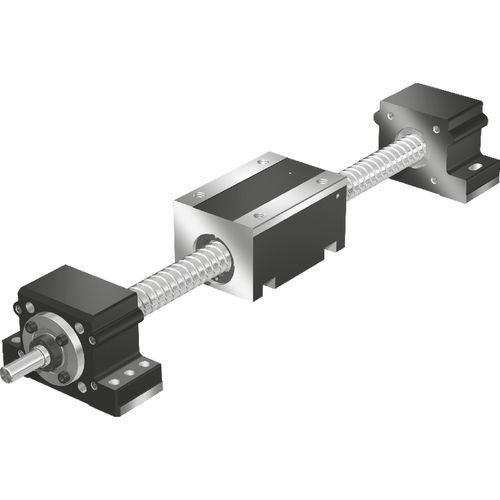

Kugel-Linearführungseinheit AOK series

PräzisionAluminiumStahl

Antriebseinheiten, offen, mit Kugelgwindetrieb AOK, Größe 20 Produktbeschreibung Antriebseinheiten AOK in offener Bauform sind einbaufertige Antriebsachsen bestehend aus Kugelgewindetrieb mit Mutter und Stehlagern sowie optional wählbarem Mutterngehäuse Drei abgestimmte Baugrößen in beliebigen Längen bis Lmax Ausführung mit Fest- und Loslager oder auch nur mit Festlager verfügbar Antrieb über Präzisions-Kugelgewindetrieb in gerollter Ausführung nach DIN 69051: Spindel in Toleranzklasse T5 oder T7 verfügbar; verschiedene wählbare Mutternausführungen, abhängig von Größe und Steigung; zwischen drei unterschiedlichen Vorspannungen wählbar (C1, C2 und C3) Stehlager in Aluminium- oder Stahl-Ausführung erhältlich Schnelle Montage und leichtes Ausrichten der Antriebseinheit durch bearbeitete Anschlagkanten an Mutterngehäuse und Stehlager Hohe Verfahrgeschwindigkeiten durch große Steigungen bei gleichzeitig hoher Präzision über große Längen Muttern optional mit Vorsatz-Schmiereinheit wählbar für längere Nachschmierintervalle Flexibel durch wählbare Optionen Einfacher Motoranbau über Zentrierung und Gewinde Übersichtliche technische Daten für die komplette Einheit als „Linearsystem ohne Führung“ Typenschild mit Parametern zur einfachen Inbetriebnahme Spezifikationen Produkteigenschaften - Nenngröße [mm] AOK-020 Ausführung Linearachsen Ohne Gehäuse mit Kugelgewindetrieb Maximale Beschleunigung amax [m/s²] 50.0 Maximal zulässige lineare Geschwindigkeit vmax [m/s] 2.53 Maximale Länge Lmax [mm] 3000.0 Dynamische Tragzahl Führung Cgw [N] 15480
