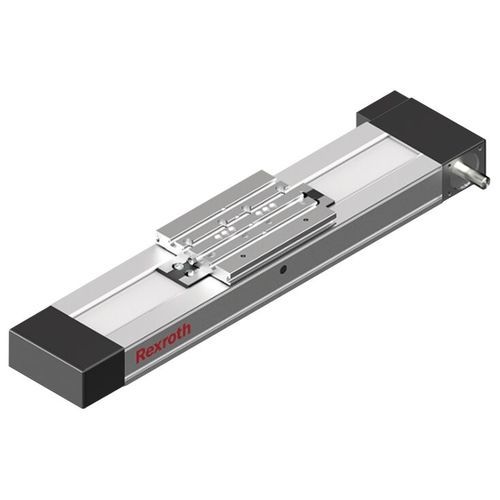

Kugelgewindespindel-Linearmodul CKR series

mit Zahnriemenantriebeinachsigkompakt

Compactmodule mit Zahnriementrieb CKR, Größe 70 Produktbeschreibung Compactmodule mit Kugelschienenführungen und Zahnriementrieb, Größe 70, Standardausführung Vier unterschiedliche Schmierausführungen Vorgespannter Zahnriemen Intelligente Zahnriemenführung schützt innere Bauteile Realisierung großer Längen bis 10000 mm Wiederholgenauigkeit bis zu ± 0,05 mm Spezifikationen Nenngröße [mm] CKR-070 Ausführung Linearachsen Zahnriementrieb Minimaler Verfahrweg smin [mm] 40 Hinweis minimaler Verfahrweg smin Minimal erforderlicher Verfahrweg, um eine sichere Schmierverteilung zu gewährleisten. Maximale Beschleunigung amax [m/s²] 50.0 Maximal zulässige lineare Geschwindigkeit vmax [m/s] 3.0 Maximale Länge Lmax [mm] 1500.0 Dynamische Tragzahl Führung Cgw [N] 3830 Dynamisches Torsionstragmoment Mt [Nm] 77.0 Dynamisches Längstragmoment ML [Nm] 94.0 Maximal zulässiges dynamisches Torsionsmoment um die x-Achse Mx max [Nm] 77 Maximal zulässiges dynamisches Torsionsmoment um die y-Achse My max [Nm] 94 Maximal zulässiges dynamisches Torsionsmoment um die z-Achse Mz max [Nm] 51 Maximale dynamische Belastung in y-Richtung Fy max [N] 2070 Maximale dynamische Belastung in z1-Richtung Fz1 max [N] 3830 Maximale dynamische Belastung in z2-Richtung Fz2 max [N] 3830 Flächenträgheitsmoment bezogen auf die y-Achse ly [cm⁴] 5.62
