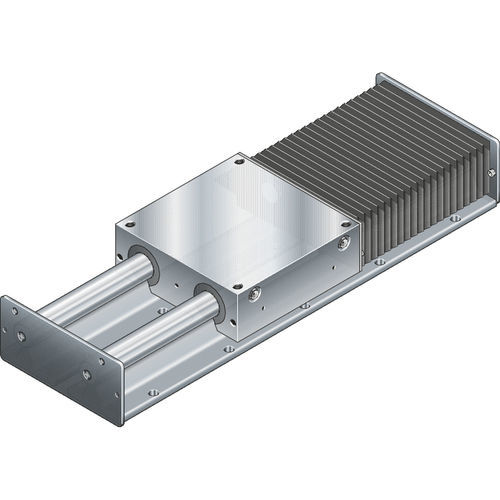

Gleitläufer-Linearführung SOO series

StahlPräzisionAluminium

Linearschlitten, offen, ohne Antrieb SOO, Größe 100 Produktbeschreibung Offene Bauform für unterstützenden Einbau Große Längen durch Wellenunterstützung möglich Mit Faltenbalgabdeckung Spezifikationen Produkteigenschaften - Nenngröße [mm] SOO-100 Ausführung Linearachsen Offen ohne Antrieb Maximale Beschleunigung amax [m/s²] 150.0 Hinweis maximale Beschleunigung amax Bei Linearschlitten ohne Antrieb SGO/SOO gibt es anders als bei SGK/SOK keinen Kugelgewindetrieb al Maximal zulässige lineare Geschwindigkeit vmax [m/s] 3.0 Hinweis maximal zulässige Geschwindigkeit vmax Geschwindigkeiten bis 5 m/s sind möglich. Die Lebensdauer ist durch den erhöhten Verschleiß der Kunststoffteile begrenzt. Maximale Länge Lmax [mm] 4000.0 Dynamische Tragzahl Führung Cgw [N] 3440 Dynamisches Torsionstragmoment Mt [Nm] 39.0 Dynamisches Längstragmoment ML [Nm] 41.0 Maximal zulässiges dynamisches Torsionsmoment um die x-Achse Mx max [Nm] 16 Maximal zulässiges dynamisches Torsionsmoment um die y-Achse My max [Nm] 17 Maximal zulässiges dynamisches Torsionsmoment um die z-Achse Mz max [Nm] 17 Maximale dynamische Belastung in y-Richtung Fy max [N] 1260 Zulässige Umgebungstemperatur mit Rexroth Servomotor (min. … max.) 0 °C ... 40 °C Hinweis zulässige Umgebungstemperatur mit Rexroth Servomotor (min. ... max.) Keine Taupunktunterschreitung Gewicht [kg] 0 Maximale dynamische Belastung in z-Richtung Fz max [N] 1260
