Hydraulischer Ventilantrieb G
Schwenk90°Kurbel-Rahmen-System

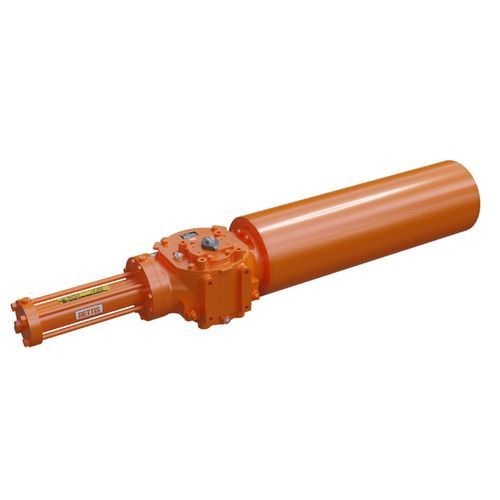

Hydraulischer Ventilantrieb - G - BETTIS - Schwenk / 90° / Kurbel-Rahmen-System
Hydraulischer Ventilantrieb - G - BETTIS - Schwenk / 90° / Kurbel-Rahmen-System
Hydraulischer Ventilantrieb - G - BETTIS - Schwenk / 90° / Kurbel-Rahmen-System - Bild - 2
Hydraulischer Ventilantrieb - G - BETTIS - Schwenk / 90° / Kurbel-Rahmen-System - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
hydraulisch
Bewegung
Schwenk, 90°
Technologie
Kurbel-Rahmen-System
Konfigurierung
doppeltwirkend
Schutzfaktor
IP67, IP66
Weitere Eigenschaften
für Absperrklappen, ATEX, für sphärisches Kugelventil, mit Federrückstellung
Drehmoment

Min: 2.800 Nm
(2.065,17 ft.lb)

Max: 85.000 Nm
(62.692,78 ft.lb)

Rotationswinkel

90 °

Beschreibung

Produktbeschreibung
Der hydraulische Ventilantrieb Bettis G-Series mit Scotch-Yoke-Mechanismus wird zum Betätigen von Kugel-, Absperr- oder Stopfenventilen sowie von Klappen, Dämpfern und anderen 90°-Drehmechanismen eingesetzt. Geeignet für anspruchsvolle Anwendungen mit SIL-Anforderungen.

Hauptmerkmale
  • Funktioniert zuverlässig in herausfordernden und feindlichen Umgebungen sowie bei eingeschränkter Stromversorgung
  • Modulares Design verbessert die Effizienz, reduziert Verschleiß und verlängert die Lebensdauer
  • Tension-Lok™-Vorrichtung verriegelt das Feder-Modul positiv, um dessen sichere Demontage und Montage zu ermöglichen und ein unbeabsichtigtes Freisetzen der Federkraft zu verhindern
  • Entspricht PED 97/23/EG zur Erfüllung strenger Anforderungen für drucktragende Behälter
  • Erfüllt IP66- und IP67M-Spezifikationen für Untertauchen und Hochdruck-Deluge-Test; überlegener Schutz gegen Wassereintritt und Korrosion
  • Verschiedene Konfigurationen mit modularer Bauweise ermöglichen sichere Feldwartung und reduzieren Lagerkosten
  • Austauschbare Leistungs- und Feder-Module für schnelle Umkehr des Fail-Safe-Modus
  • Geeignet für anspruchsvolle Anwendungen, die SIL-Fähigkeit erfordern


Spezifikationen
Energiequelle: Hydraulisch
Produkttyp: Hydraulischer Antrieb
Betätigung: Fail-Safe, Vierteldrehung, Federrückstellung, Doppelwirkend
Zertifizierungen: ATEX, PED (CE), SIL-fähig, TRCU/EAC/GOST, ABS
Steuerungsart: Ein/Aus

Technische Spezifikationen
  • Energiequelle: Hydraulisch
  • Produkttyp: Hydraulischer Antrieb
  • Unterstützte Betätigungsarten: Fail-Safe, Vierteldrehung, Federrückstellung, Doppelwirkend
  • Zertifizierungen: ATEX; PED 97/23/EC (CE); SIL-fähig; TRCU / EAC / GOST; ABS
  • Schutzart: Erfüllt IP66 und IP67M (Untertauchen und Hochdruck-Deluge)
  • Design: Scotch-Yoke, modulare Konstruktion zur Austauschbarkeit von Leistungs- und Feder-Modulen
  • Sicherheitsmerkmal: Tension-Lok™ Feder-Modul-Verriegelung für sichere Demontage/Montage
  • Anwendungen: Betätigt Kugel-, Absperr- oder Stopfenventile, Klappen, Dämpfer und andere 90°-Drehmechanismen; geeignet für Umgebungen mit SIL-Anforderungen

Kataloge

G-series
G-series
6 Seiten
