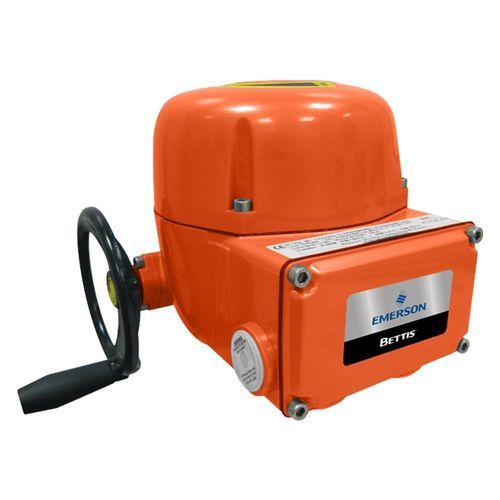

Elektrischer Ventilantrieb SCE300

Schwenkverstellbarkompakt

Produktübersicht
Der Bettis SCE300 ist ein intelligenter Viertelumdrehungs-Elektroantrieb zur Steuerung von nieder- bis mittelstuktorigen Viertelumdrehungsventilen und Klappen in Industrieanlagen. Kompakt und leicht integriert er Funktionen größerer Antriebe und lässt sich direkt montieren oder auf andere Viertelumdrehungsventile adaptieren.

Hauptmerkmale

• Getrenntes Klemmengehäuse, isoliert vom Elektronik- und Motorraum; nur die Anschlusspunkte sind während der Installation zugänglich
• Einstellbare Drehmoment-Schalter: 50 % / 75 % / 100 % des Nenndrehmoments
• Manuelle Übersteuerung stets eingelegt für sofortige Handbetätigung
• Eloxiertes Aluminiumgehäuse mit Epoxy-Lackierung für Beständigkeit in aggressiven Umgebungen
• Mechanische Positionsanzeige für zuverlässige visuelle Lageerfassung
• Dauerhaft geschmierter, selbsthemmender epizyklischer Getriebebau zur Reduzierung des Bedarfs an Motorbremsen und für ruhigen Betrieb
• Mechanische Endanschläge zum Verhindern von Überfahrt bei Hand- oder Motorbetrieb
• Motorthermostat gegen Übertemperatur und integrierte Geschwindigkeitsregelung separat einstellbar für Öffnen und Schließen
• Verriegelte Ausgangskontakte für Fernanzeige komplett offen / komplett geschlossen; zusätzliche Ausgänge für Monitor/Blinker/Ortswähler
• Optionale Module erweitern Funktionen und Kommunikationsmöglichkeiten

Spezifikationen (Kurzfassung)

• Stromversorgung: Elektrisch
• Produkttyp: Viertelumdrehungs-Elektroantrieb
• Ansteuerung: Elektrisch
• Steuerungsart: Ein/Aus, Stellbar
• Zertifizierungen: IECEx; FM (US); CSA (Canada); NEPSI (China); CU-TR (CIS); INMETRO (Brasilien); CCOE (Indien); KOSHA (Korea); NEMA; IP-varianten
• Drehmomenteinstellungen: 50 % / 75 % / 100 % des Nenndrehmoments
• Manuelle Übersteuerung: Dauerhaft eingelegt
• Gehäuse: Eloxiertes Aluminium mit Epoxidbeschichtung
• Positionsrückmeldung: Mechanische Sichtanzeige; verriegelbare Ausgangskontakte für Fernstatus
• Getriebe: Epizyklisch, dauerhaft geschmiert, selbsthemmend
• Schutzfunktionen: Mechanische Endanschläge; Motorthermostat gegen Überhitzung
• Geschwindigkeitsregelung: Unabhängige Einstellung für Öffnen und Schließen
• Optionale Module: OM1 (Modulierende E/A), OM3 (Lokale Schnittstelle), OM9 (PROFIBUS DP V0/V1), OM11 (DeviceNet), OM13 (3-Leiter)

Typische Anwendungen

• Steuerung von Kugel-, Schmetterlings- und Stopfenventilen (niedriges Drehmoment)
• Klappen und Absperrventile in HVAC- und Industrieanlagen
• Prozessindustrie, Petrochemie, Energie- und Wasseraufbereitungsanlagen, die kompakte Viertelumdrehungs-Antriebe benötigen
