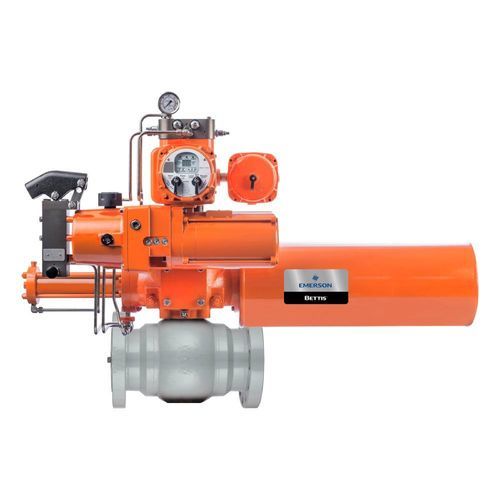

Elektrohydraulischer Ventilantrieb Bettis EHO

SchwenkdoppeltwirkendIP68

Produktüberblick
Der Bettis Smart Electro‑Hydraulic Operator (EHO) ist ein eigenständiger elektrohydraulischer Antrieb, entwickelt zum Betreiben von Vierteldrehventilen und zur Bereitstellung einer fail‑safe Emergency‑Shutdown (ESD)-Funktion. Integrierte Hydraulikeinheit, Federrückstellmechanismus und elektronische Steuerung gewährleisten zuverlässigen Betrieb in abgelegenen und explosionsgefährdeten Bereichen bei geringem Energiebedarf.

Hauptmerkmale

• Lokale HMI: Vollfarb‑TFT‑Display mit Anzeige von Ventilstellung, Alarmen, Konfigurationsmenüs, Temperatur und Live‑Diagnosen.
• Erweiterte Diagnostik und Fernüberwachung über DCMlink mit Drehmomentkurven, PST‑Kurve, Betriebsdaten und vollständigen Datenlogger‑Aufzeichnungen.
• Mehr als 25 integrierte Warnungen und Alarme mit onscreen‑Fehlerbehebungshinweisen.
• Kommunikation: Modbus, HART (HART7) und FOUNDATION Fieldbus zur Integration in Prozessleitsysteme und Asset‑Management.
• Fail‑safe‑Optionen: Federrückstellung und optionaler Akkumulator für gespeicherte Hydraulikenergie, der mehrere Betätigungen bei Stromausfall ermöglicht und modulierende Steuerung unterstützt.
• Ausgelegt für niedrigen Energieverbrauch; optionaler Solarbetrieb für entfernte Standorte.
• Schutzarten: Steuergehäuse IP68; Hydraulikaktuator IP67M; Motor IP68.

Anwendungen

• Emergency Shutdown (ESD) von Prozessleitungen in Öl & Gas, Petrochemie und Industrieanlagen.
• An/Ab, Isolations‑ und Stellungsregelung von Vierteldrehventilen in gefährdeten Bereichen.
• Ferninstallationen, die eine energiearme und solarfähige Antriebslösung erfordern.

Zertifizierungen & Sicherheit

• Zertifiziert ATEX Ex d IIB T4 und IECEx Ex d IIB T4; außerdem FM, CSA, PESO, CCOE, sofern zutreffend.
• SIL‑Leistung: SIL 3 für Smart EHO mit Federrückstellung; SIL 2 für Standard‑EHO gemäß IEC 61508 / IEC 61511.
• Entwickelt zur Erfüllung der Anforderungen an explosionsgefährdete Bereiche und sicherheitsgerichtete Steuerungen in ESD‑Anwendungen.

Technische Daten

• Stromversorgung: elektrohydraulisch mit integrierter Hydraulikeinheit.
• Produkttyp: elektrohydraulischer Antrieb für Vierteldrehventile.
• Antrieb: Federrückstellung (fail‑safe) und doppeltwirkende Optionen.
• Steuerungsarten: Ein/Aus, Isolierung, Stellungsregelung und ESD.
• Kommunikationsprotokolle: Modbus, HART (HART7), FOUNDATION Fieldbus.
• Schutz: Steuergehäuse IP68; Hydraulikaktuator IP67M; Motor IP68.

Optionen

• Akkumulator für gespeicherte Hydraulikenergie.
• Solar‑Kits für den Fernbetrieb.
• Kundenspezifische Konfiguration und DCMlink‑Integration für zentrale Überwachung.
