Hydraulischer Ventilantrieb GH
lineardrehbarSchwenk

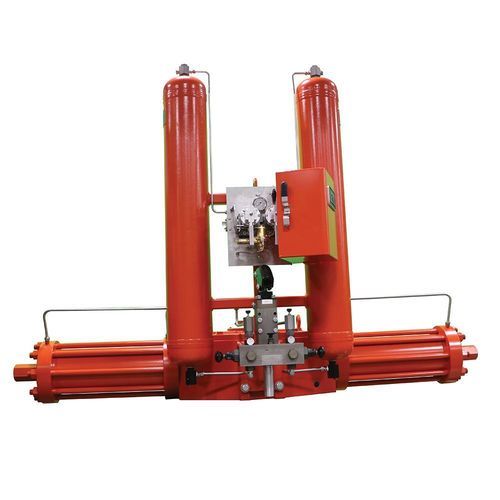

Hydraulischer Ventilantrieb - GH - BETTIS - linear / drehbar / Schwenk
Hydraulischer Ventilantrieb - GH - BETTIS - linear / drehbar / Schwenk
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
hydraulisch
Bewegung
drehbar, Schwenk, linear
Technologie
Kurbel-Rahmen-System
Weitere Eigenschaften
Aluminium, für Gas, fernsteuerbar, für Hochdruck-Pipeline
Drehmoment

Min: 565 Nm
(416,72 ft.lb)

Max: 678.000 Nm
(500.067,14 ft.lb)

Rotationswinkel

Min: 90 °

Max: 90 °

Beschreibung

Produktbeschreibung
Die Bettis-GH Series ist ein Hochdruck-Scotch-Yoke-Hydraulikventilantrieb zur Automatisierung von Ventilen in Gas-Übertragungsleitungen, wenn keine pneumatische oder zentrale hydraulische Versorgung vorhanden ist. Entwickelt für abgelegene und rauhe Einsatzorte, liefert er zuverlässige Vierteldreh- und Linearantriebe für großflächige Leitungssteuerungen.

Hauptmerkmale
  • Steuert Hochdruck-Erdgasleitungen in abgelegenen Bereichen und bei extremen Witterungsbedingungen
  • Zero‑Leak‑Kolben und Stangendichtungen, Werkstoffe je nach Anwendung ausgewählt
  • Verschiedene Steuerungsoptionen, einschließlich Fernsteuerung, Hoch/Niedrig-Abschaltung und Leitungstrennschutz
  • Fünfjährige Material- und Herstellergarantie
  • Wandelt lineare in rotative Bewegung um (Scotch‑Yoke) mit Anlaufmomenten von 5,000 lb‑in (565 Nm) bis 6,000,000 lb‑in (678,000 Nm)
  • Standardgehäuse aus leichtem Gussaluminium; optional Guss- oder Stahlgehäuse erhältlich


Spezifikationen (Zusammenfassung)
Energiequelle — Hydraulik
Produkttyp — Scotch Yoke, Hydraulik
Betätigung — Rotativ; Vierteldrehung; Linear
Steuerungsart — Ein/Aus
Zertifizierungen — Für die Verwendung in großflächigen Festinstallationen vorgesehen, die vom Anwendungsbereich der Richtlinie 2011/65/EU (RoHS 2) ausgenommen sind

Technische Daten
  • Energiequelle: Hydraulik
  • Produkttyp: Scotch Yoke, Hydraulik
  • Betätigung: Rotativ; Vierteldrehung; Linear
  • Steuerungsart: Ein/Aus
  • Zertifizierungen: Für die Verwendung in großflächigen Festinstallationen vorgesehen, die vom Anwendungsbereich der Richtlinie 2011/65/EU (RoHS 2) ausgenommen sind
  • Dichtungen: Zero‑Leak‑Kolben und Stangendichtungen (Werkstoffe je nach Anwendung ausgewählt)
  • Drehmomentfähigkeit: Anlaufmomente von 5,000 lb‑in (565 Nm) bis 6,000,000 lb‑in (678,000 Nm)
  • Gehäusematerialien: Standardmäßig leichtes Gussaluminium; optional Guss- oder Stahlgehäuse
  • Steuerungsoptionen: Fernsteuerung, Hoch/Niedrig-Abschaltung, Leitungstrennschutz und weitere Optionen
  • Garantie: Fünfjährige Material- und Herstellergarantie
