Hydraulischer Ventilantrieb GS-Series
SchwenkKurbel-Rahmen-Systemeinfachwirkend

Hydraulischer Ventilantrieb - GS-Series - BETTIS - Schwenk / Kurbel-Rahmen-System / einfachwirkend
Hydraulischer Ventilantrieb - GS-Series - BETTIS - Schwenk / Kurbel-Rahmen-System / einfachwirkend
Hydraulischer Ventilantrieb - GS-Series - BETTIS - Schwenk / Kurbel-Rahmen-System / einfachwirkend - Bild - 2
Hydraulischer Ventilantrieb - GS-Series - BETTIS - Schwenk / Kurbel-Rahmen-System / einfachwirkend - Bild - 3
Hydraulischer Ventilantrieb - GS-Series - BETTIS - Schwenk / Kurbel-Rahmen-System / einfachwirkend - Bild - 4
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
hydraulisch
Bewegung
Schwenk
Technologie
Kurbel-Rahmen-System
Konfigurierung
einfachwirkend, doppeltwirkend
Schutzfaktor
IP66, IP67
Weitere Eigenschaften
Unterwasser
Drehmoment

Min: 0 Nm
(0 ft.lb)

Max: 200.000.000 Nm
(147.512.429,86 ft.lb)

Rotationswinkel

Min: 90 °

Max: 90 °

Beschreibung

Übersicht
Der hydraulische Ventilantrieb Bettis GS-Series mit Scotch-Yoke-Mechanismus bietet Failsafe-Betrieb für Offshore- und Industrieanwendungen und unterstützt ROV- oder Taucher-Eingriffssysteme.

Anwendungen
  • Offshore-Splash-Zone, Riser und Unterwasserarmaturen
  • Verfahrenstechnik, Energie- und petrochemische Anlagen mit Failsafe-Anforderungen
  • Armaturen, die Fernintervention oder Unterwasserwartung erfordern


Hauptmerkmale
  • Mehr als fünfzehn Warnmeldungen und Alarme zur Erkennung von Systemabweichungen
  • Fünfjährige Material- und Herstellergarantie
  • Patenter Tension-lok, der das Federpaket positiv verriegelt für sichere Demontage/Installation
  • Entspricht PED 97/23/EC für drucktragende Bauteile
  • Entspricht IP66 und IP67M für Eintauchen und Hochdruck-Deluge-Tests
  • Modulares Design mit mehreren Konfigurationen und reduzierten Lagerbeständen durch austauschbare Module
  • Austauschbare Antriebs- und Feder-Module zur schnellen Umkehr des Failsafe-Modus
  • Geeignet für Anwendungen mit SIL-Anforderungen
  • Vor-Ort wartbare, modulare Konfiguration: konvertierbar zwischen Einfach- und Doppelwirkung und nachrüstbar mit hydraulischer Handbetätigung
  • Mechanische und manuelle Overrides für G-Series-Modelle verfügbar
  • Kann als komplettes Valve Operating System (VOS) geliefert werden, das Antrieb, Steuerung und Ventil kombiniert


Technische Daten
  • Energiequelle: Hydraulisch
  • Produkttyp: Hydraulischer Antrieb
  • Betätigung: Doppeltwirkend (konfigurierbar)
  • Gehäuse: Abgedichtet — IP66 / IP67M (spezifische Schutzarten auf Anfrage)
  • Modularität: Austauschbare Antriebs- und Feder-Module
  • Garantie: Fünf Jahre Material und Verarbeitung
  • RoHS: Bestimmt für großflächige feste Installationen, die von der Richtlinie 2011/65/EU (RoHS 2) ausgenommen sind


Wartung & Optionen
  • Tension-lok für sichere Federhandhabung und Vermeidung versehentlicher Federfreigabe
  • Vor-Ort wartbare Module zur vereinfachten Instandhaltung und Reduzierung von Ersatzteilbeständen
  • Optionen: Hydraulische Handbetätigung, mechanische/manuelle Overrides und Integration in ein komplettes VOS

Kataloge

G-series
G-series
6 Seiten

Weitere Produkte von BETTIS

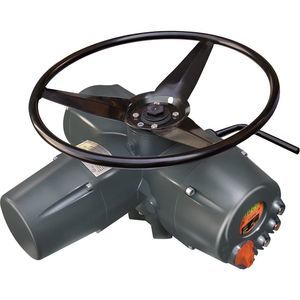

Electric Actuators
