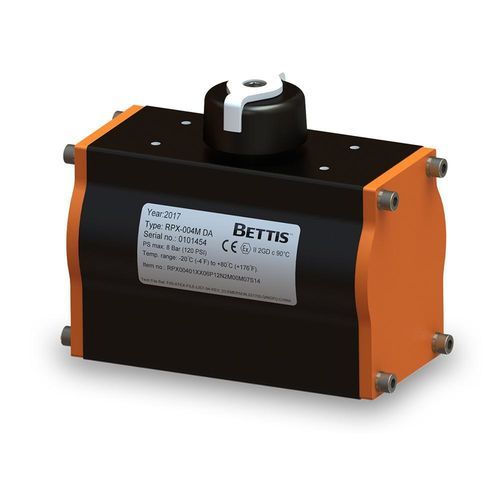

Pneumatischer Ventilantrieb RPX

SchwenkZahnstangen-Ritzeldoppeltwirkend

Produktbeschreibung
Die Bettis RPX-Series ist ein pneumatischer Zahnstangenantrieb in 13 Größen, erhältlich als Federrückstellung oder doppeltwirkende Ausführung. Entwickelt zur Automatisierung von Vierteldrehungsventilen wie Kugel-, Klappen- und Stöpselventilen. Ausgeführt mit stranggepresstem Aluminiumgehäuse, gegossenen Aluminium-Endkappen und einer pulverbeschichteten Satin-Oberfläche.

Hauptmerkmale

• Korrosionsschutz durch anodisiertes Gehäuse, verzinkten/chromatierten Ritzel, pulverbeschichtete Endkappen, chromatische Kolben und Edelstahlschrauben.
• O-Ring-Dichtungen, reibungsarme Lagerwerkstoffe für Kolben und Ritzel sowie Schmierung für wartungsarmen Betrieb.
• Doppelte Endanschläge ermöglichen Feineinstellung der offenen und geschlossenen Positionen.
• Nominale Rotation 90° mit einstellbarem Bereich von +5° / -5° an beiden Enden.
• Optionale Endkappen-Wegbegrenzung verfügbar.
• Federn für lange Lebensdauer im Zyklus ausgelegt; Federpatronen erlauben sichere und schnelle Anpassung an Drehmoment- und Druckanforderungen.
• Doppelte Zahnstangen-/Ritzel-Konstruktion gleicht Seitenlasten auf der Ritzelwelle aus und minimiert Lagerbelastung.
• Lager für geringere Kräfte und längere Lebensdauer ausgelegt.
• Entspricht ATEX (2014/34/EU), PED (2014/68/EU) und Maschinenrichtlinien für industrielle Anwendungen.
• Flexible Ventilmontage durch 2 ISO-Bohrbildmuster und Star Drive für ISO5211- sowie DIN3337-Installationen.
• Standard-NAMUR-Befestigung (VDI/VDE3845) für Magnetventil und obere Zubehörteile.

Technische Merkmale / Spezifikationen

• Energiequelle: Pneumatisch
• Produkttyp: Pneumatischer Zahnstangenantrieb
• Ansteuerung: Vierteldrehung, Federrückstellung oder doppeltwirkend
• Zertifizierungen: ATEX, PED und Maschinenrichtlinien
• Steuerungsarten: Ein/Aus, Positionierung, Regelung, ESD
