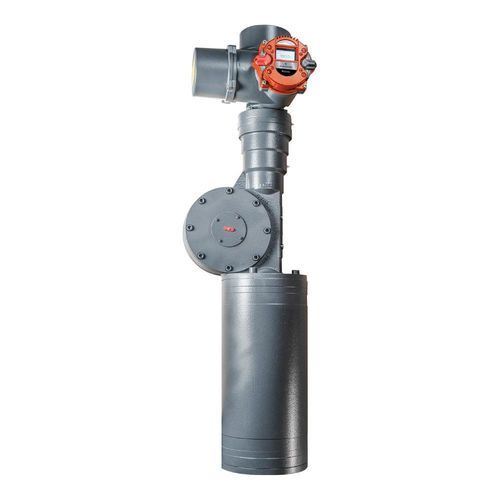

Elektrischer Ventilantrieb Bettis RTS FQ

Schwenk90°mit Direktantrieb

Produktübersicht
Der Bettis RTS FQ ist ein nicht-intrusiver Vierteldreh-Elektroantrieb mit mechanischer Rückstellung (Fail-safe) für zuverlässige ON/OFF- und kontinuierliche Regelung in sicherheitsrelevanten Anlagen. Das kompakte Feder-Rückstellungs-Design löst bei Leistungs- oder Signalsverlust aus, ohne auf Batterien oder Superkondensatoren angewiesen zu sein, und eignet sich für Öl & Gas, Energie, Chemie, HVAC sowie Wasser- und Abwasseranwendungen.

Wesentliche Merkmale

• Intelligente, nicht-intrusive Architektur
• On/Off (S2/Klasse A/B) und kontinuierliche Modulation (S9/Klasse D)
• Elektrisches Drehmoment bis zu 2729 ft-lbs (3700 Nm)
• Mechanische Feder-Rückstellung (im Uhrzeigersinn oder gegen den Uhrzeigersinn)
• Direkte Kupplung der Fail-safe-Einheit an die Ventilwelle
• Einstellbare Drehzahl und Drehmoment
• Auslöseoptionen Fail-safe wählbar (24 VDC-Signal oder Netzausfall)
• Positionierauflösung 0,1%
• SIL3-fähiges Design
• Option: entkoppelbares Handrad
• Drehbares Bedienungsgehäuse in 90°-Schritten und Fernmontageoption
• Lokale Benutzeroberfläche mit Bluetooth für Konfiguration, Überwachung und Diagnostik
• Optionale PID-Regelung

Technische Daten

• Stromversorgung: Elektrisch
• Produkttyp: Vierteldreh-Elektroantrieb, Fail-safe
• Antrieb: Elektrisch
• Steuerungsart: On/Off, kontinuierliche Modulation
• Drehmoment: Bis zu 2729 ft-lbs (3700 Nm)
• Fail-safe: Mechanische Feder-Rückstellung (Uhrzeigersinn oder Gegen-Uhrzeigersinn)
• Fail-safe-Auslöseoptionen: Wählbar (24 VDC-Signal oder Netzstromausfall)
• Positionsauflösung: 0,1%
• SIL-Fähigkeit: SIL3-fähig
• Optionen: PID-Regelung, entkoppelbares Handrad, drehbares Bediengehäuse, Bluetooth-UI
• Hinweis auf Zertifizierungen: ATEX, IECEx, UL, CSA

Typische Anwendungen

• Ventile in Öl- & Gas-Anlagen (Notabschaltung und Regelung)
• Stromerzeugung und -verteilung
• Prozessventile in Chemie- und Petrochemie
• HVAC-Systeme und Gebäudetechnik
• Wasser- und Abwasserbehandlungsanlagen
