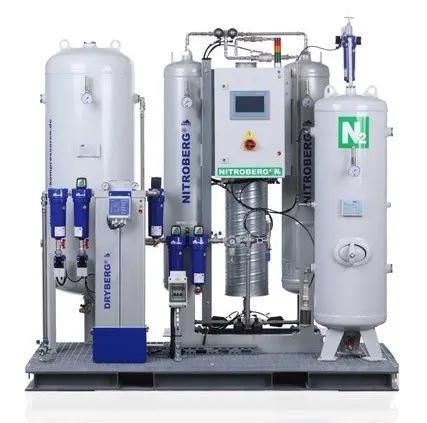

Trockenlaufender Stickstoffgenerator NITROBERG®500

ultrareinfür hochreine Anwendungenultrarein

Produktübersicht
Vorkonfigurierte, skidmontierte NITROBERG® PSA-Stickstofferzeugungspakete für die lokale Stickstoffversorgung. Jedes Skid kombiniert PSA-Generator, Druckluftaufbereitung, Pufferspeicher, Messtechnik und elektrische Integration auf einem abgestimmten Metallrahmen für schnelle Installation und Inbetriebnahme.

Lieferumfang

• NITROBERG® PSA-Stickstoffgenerator (modellabhängig)
• Druckluftaufbereitung: hocheffiziente Filter, Wasserabscheider, Kälte- oder Adsorptionstrockner
• Luftbehälter und Stickstoff-Pufferspeicher mit Kondensatableitung
• Reinheits- und Drucksensorik
• Vorinstallierte Rohrleitungen, Ventile und elektrische Verkabelung auf einem gemeinsamen Skid
• Siemens SPS und HMI Prozesssteuerung (oder gleichwertig)
• Optional integrierter Luftkompressor oder Anschlusslösung für vorhandene Druckluftversorgung
• Layout- und Betriebsdokumentation enthalten

Typische Dokumentation

• Montage-/Aufstellungszeichnung
• P&ID / R&I Schema
• Anlagenbeschreibung und Funktionszeichnungen
• Elektrische Schaltpläne und Klemmenpläne
• Betriebs- und Wartungshandbuch sowie Ersatzteilliste

Funktionsweise

• Druckluftaufbereitung: Umgebungsluft wird komprimiert, getrocknet und gefiltert, um das Molekularsieb zu schützen.
• PSA-Stickstofferzeugung: Sauerstoff wird selektiv adsorbiert, Stickstoff gelangt in die Produktleitung.
• Pufferspeicherung: Erzeugter Stickstoff wird gespeichert, um Volumenstrom, Druck und Spitzenbedarf zu stabilisieren.
• Gesteuerte Versorgung: Kontinuierliche Überwachung gewährleistet Reinheit und regelt die Gaslieferung mit Off‑Spec‑Schutz.

Merkmale

• Typische Reinheit: 97 % – 99,999 % N2 (modellabhängig)
• Siemens SPS/HMI und kontinuierliche Reinheits-/Drucküberwachung
• Abgestimmte Trockner- und Filterauslegung zum Schutz des Adsorbens
• Richtig dimensionierte Luft- und Stickstoffbehälter
• Vorinstallierte Rohrleitungen und elektrische Verkabelung für schnelle Montage
• Automatischer Betrieb mit Off‑Spec‑Schutz und Alarmoptionen

Optionen und Leistungen

• Integrierter Schraubenkompressor (optional)
• Bedarfsgesteuerte Regelung, Standby‑Betrieb und Redundanz
• Fernüberwachung und Alarmintegration
• Skid- oder containerisierte Integration
• Inbetriebnahme, Vor-Ort‑Tests und technischer Support

Anwendungen

• Lebensmittel & Getränke: MAP, Tankinertisierung, Abfüllprozesse
• Elektronik & Halbleiter: Inertatmosphären für Löten und Montage
• Chemie & Pharma: Spülen, Inertisierung und Prozessschutz
• Öl & Gas: Spül- und Inertisierungsaufgaben, Druckprüfungen
• Labore (LC/MS): Versorgung für Detektoren und Curtain Gas
• Metallverarbeitung: Inertisierung und Wärmebehandlungsunterstützung

Projektauslegung
Das Skid ist auf den benötigten N2-Volumenstrom (Nm3/h), die gewünschte Reinheit, Ausgangsdruck und den Druckluftbedarf abzustimmen; Behältervolumen und Redundanz sind projektspezifisch. Zu hohe Reinheitsanforderungen reduzieren die Leistung und erhöhen den Energieverbrauch.

Benötigte Angaben für ein Angebot

• Benötigter N2-Volumenstrom (Nm3/h)
• Gewünschte N2-Reinheit oder Rest-Sauerstoffgehalt
• Ausgangsdruck und Druckspitzen
• Tägliche Betriebsstunden und Lastprofil
• Installationsland, Höhe über NN und Umgebungstemperatur
• Anwendung, geltende Normen, Redundanz- und Backup-Anforderungen

Zertifizierungen, Normen und Konformität
Ausrüstung und Ausführung entsprechen den anwendbaren Codes und Normen (z. B. DIN, VDI/VDE, IEC); weitere Zertifikate (ASME, ATEX, GL, BV) möglich.

Technische Spezifikationen (Beispiele)

• NITROBERG® PSA-Skid mit vorinstallierten Rohrleitungen und Verkabelung
• Reinheit: 97 % – 99,999 % N2 (modellabhängig)
• Integrierte Reinheits- und Drucküberwachung
• Trockneroptionen: DRYBERG® RFxx (Kälte) oder DRYBERG® ADxx (Adsorption)
• Optionaler Kompressor (KOMPBERG®) oder Anschluss an vorhandene Druckluftversorgung
• Dokumentation: Montagezeichnungen, P&ID, Schaltpläne, O&M-Handbuch
