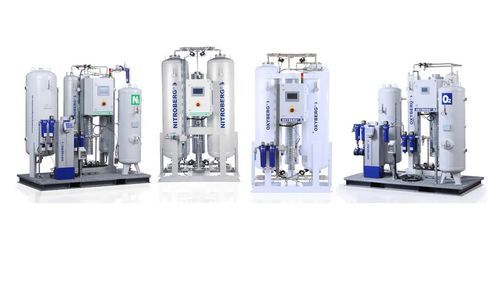

Sauerstoff- und Stickstoffgenerator / für hochreine Anwendungen NITROBERG® / OXYBERG®

ultrareinultrareinfür die Elektronik

Einführung
BERG konfiguriert PSA-Stickstoffanlagen, Membran-Stickstoffanlagen und PSA-Sauerstoffanlagen entsprechend der für Ihren Prozess erforderlichen Reinheit, Durchflussmenge, dem Druck und dem Betriebsprofil. Der Generator wird gemeinsam mit der Druckluftaufbereitung, Pufferspeicherung und den nachgeschalteten Komponenten ausgelegt. Die BERG fertigt, integriert und realisiert das gesamte Projekt.

Kernkennzahlen
97–99,999% N₂-Reinheitsbereich
90–95% O₂-Reinheitsbereich
1,2–1709 Nm³/h N₂-Leistungsbereich
Weltweit in 58+ Ländern gelieferte Anlagen

NITROBERG® Stickstoffsysteme
Für Inertisierung, Tanküberlagerung, Verpackungen unter Schutzatmosphäre, Laserschneiden, Elektronikfertigung und weitere Prozesse, bei denen ein definierter Restsauerstoffgehalt erforderlich ist.

Wesentliche Angaben NITROBERG®

• Reinheit: 97–99,999%
• Leistungsbereich (Portfolioangabe): 1,2–1709 Nm³/h
• Restsauerstoff: 3% bis 10 ppm (je nach gewählter Reinheit)

OXYBERG® Sauerstoffsysteme
Für Abwasserbehandlung, Glasherstellung, Oxy‑Fuel‑Prozesse, medizinische Sauerstoffinstallationen und weitere Anwendungen mit kontrollierter Vor‑Ort-Sauerstofferzeugung.

Wesentliche Angaben OXYBERG®

• Verfügbare Reinheitsstufen: 90 / 93 / 94 / 95%
• Automatische Steuerung verfügbar bis 2.000 Nm³/h

Trenntechnologien
Die richtige Technologie hängt vom Gas, der erforderlichen Reinheit, dem Lastprofil, dem Druck und den Lebenszykluskosten ab. Eine höhere Reinheit ist nicht automatisch die bessere Spezifikation.

PSA‑Stickstoff
Deckt den NITROBERG® Reinheitsbereich von 97% bis 99,999% ab. PSA ist bevorzugt, wenn niedriger Restsauerstoffgehalt, stabile Reinheit und exakt ausgelegte Leistung gefordert sind.

Membran‑Stickstoff
Typischerweise für Reinheiten bis ca. 99,5% geeignet; kompakte Module für moderate Reinheit und kontinuierliche Prozesse. Bei höheren Reinheiten steigt der Druckluftbedarf so stark, dass Membran wirtschaftlich unattraktiv wird.

Technische Hinweise zur Auslegung
Die Stickstoffreinheit beeinflusst direkt den Druckluftbedarf. Eine Anhebung der Reinheit von 99,5% auf 99,999% führt in der Regel zu einer deutlich höheren benötigten Druckluftmenge und entsprechend größerer Kompressorauslegung.

Tabelle: Zusammenhang N₂‑Reinheit → Druckluftfaktor → Auswirkung
N₂‑Reinheit | Druckluftfaktor | Auswirkung
97% | 2.3 | Niedrigster bestätigter Luftfaktor
98% | 2.3 | Gleicher bestätigter Faktor wie bei 97%
99% | 2.6 | Moderater Anstieg des Luftbedarfs
99.5% | 2.9 | Wichtiger Auswahlbereich zwischen Membran und PSA
99.9% | 3.4 | Der Vorteil von PSA wird deutlicher
99.99% | 4.6 | Kompressorauslegung steigt deutlich
99.995% | 5.2 | PSA‑Anwendung für hohe Reinheit
99.999% | 6.4 | Höchste bestätigte Portfolioreinheit

Modellvergleich (Beispiele)
NITROBERG® Stickstoff — Leistung bei 99.99% Reinheit (Nm³/h)
Modelle: 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700
Leistung: 2.2 | 4.0 | 6.2 | 8.8 | 13.6 | 18.5 | 24.2 | 29.9 | 42.2 | 59.0 | 82.7 | 101.7 | 119.1

OXYBERG® Sauerstoff — Leistung bei 93% Reinheit (Nm³/h)
Modelle: 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700
Leistung: 1.7 | 2.4 | 4.2 | 5.5 | 8.2 | 11.1 | 12.8 | 17.4 | 22.1 | 31.4 | 41.6 | 51.3 | 62.1

Systemkonfigurationen
Wahl zwischen kompaktem N₂/O₂‑Skid (Plug‑and‑play) oder Containerlösung (wetter‑ und transportsicher, vorintegriert). Ein Skid kombiniert Generator, Luftaufbereitung, Behälter, Ventile, Instrumentierung und Steuerungsschnittstellen.

Empfohlene Angaben für ein technisches Angebot (Checkliste)

• Erforderliche Reinheit oder maximal zulässiger Restsauerstoffgehalt
• Durchfluss in Nm³/h einschließlich Lastspitzen
• Erforderlicher Ausgangsdruck
• Kontinuierliches oder bedarfsgesteuertes Betriebsprofil
• Verfügbare Druckluftmenge, ‑qualität und verfügbarer Druck
• Innen‑ oder Außenaufstellung, Umgebungstemperatur und verfügbare Platzverhältnisse

Caractéristiques / spezifikationen

• Hersteller / Marke: BERG Kompressoren
• N₂‑Reinheitsbereich: 97–99,999%
• O₂‑Reinheitsstufen: 90 / 93 / 94 / 95%
• N₂‑Leistungsbereich (Portfolio): 1,2–1709 Nm³/h
• Automatische Steuerung O₂: bis 2.000 Nm³/h
• Restsauerstoffbereich NITROBERG®: 3% bis 10 ppm
• Druckluftbedarf (Portfolioangabe): 7.7–2.625 Nm³/h (je nach Reinheit)
• Luftfaktor: 2.3–6.4 (je nach gewünschter Reinheit)
• Produktgasbehälter: 90–6.000 l (Portfolioangabe)
• Druckluftbehälter: 90–10.000 l (Portfolioangabe)
• Lebensdauer Adsorptionsmittel bei korrekter Aufbereitung: 15–20 Jahre
• Normen (Standard / optional): DIN, IEC, UVV; auf Anfrage ASME, ATEX, GL, BV; medizinische Installationen entsprechend ISO 13485:2016 und Richtlinie 93/42/EWG
