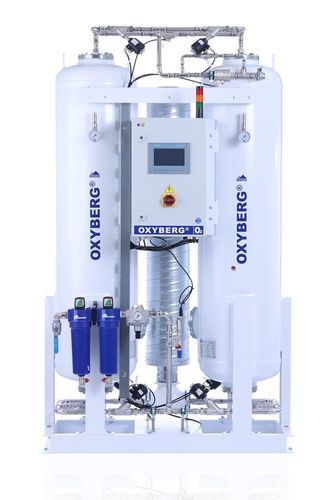

Hochkonzentrierter Sauerstoffgenerator OXYBERG® 500

zur Wasseraufbereitungfür medizinische Zweckefür Aquakultur

Produktübersicht
Erzeugen Sie Sauerstoff vor Ort mit einstellbarer Reinheit von 90–95 % und Leistungen von 1,5 bis 197,4 Nm³/h. OXYBERG® PSA-Sauerstoffgeneratoren trennen Sauerstoff aus komprimierter Umgebungsluft mittels Druckwechseladsorption (PSA). BERG GaseTech liefert die Generatorentechnologie und BERG Kompressoren komplette Engineering-Pakete mit Druckluftaufbereitung, Pufferspeichern, Steuerung und Überwachung; optionale Skid- oder Containerintegration möglich.

Technologie / Funktionsweise (PSA)

• Druckluftvorbereitung — Umgebungsluft wird komprimiert, getrocknet und gefiltert, um die Adsorberbetten zu schützen.
• Nitrogenadsorption — CWK-Zeolith-Molekularsieb adsorbiert bevorzugt Stickstoff unter Druck.
• Sauerstoffproduktion — sauerstoffangereichertes Produktgas wird gesammelt und dem Prozess zugeführt.
• Automatische Regeneration — abwechselnde Gefäße regenerieren, während die Steuerung die kontinuierliche Produktion sicherstellt.

Leistungsdaten (OXYBERG® Modelle — Werte = O₂-Ausstoß / Druckluftbedarf, beide in Nm³/h; Betriebsdruck 5–10 bar)
OXYBERG® 500 — 90%: O₂ 2,1 / Druckluft 23,1 ; 92%: O₂ 1,9 / 20,9 ; 93%: O₂ 1,7 / 18,7 ; 94%: O₂ 1,6 / 17,6 ; 95%: O₂ 1,5 / 16,5
OXYBERG® 600 — 90%: 2,9 / 31,9 ; 92%: 2,6 / 28,6 ; 93%: 2,4 / 26,4 ; 94%: 2,3 / 25,3 ; 95%: 2,2 / 24,2
OXYBERG® 700 — 90%: 4,9 / 53,9 ; 92%: 4,5 / 49,5 ; 93%: 4,2 / 46,2 ; 94%: 3,9 / 42,9 ; 95%: 3,8 / 41,8
OXYBERG® 800 — 90%: 6,1 / 67,1 ; 92%: 5,7 / 62,7 ; 93%: 5,5 / 60,5 ; 94%: 5,2 / 57,2 ; 95%: 4,9 / 53,9
OXYBERG® 900 — 90%: 9,2 / 101,2 ; 92%: 8,5 / 93,5 ; 93%: 8,2 / 90,2 ; 94%: 7,7 / 84,7 ; 95%: 7,3 / 80,3
OXYBERG® 1000 — 90%: 12,4 / 136,4 ; 92%: 11,6 / 127,6 ; 93%: 11,1 / 122,1 ; 94%: 10,5 / 115,5 ; 95%: 10,1 / 111,1
OXYBERG® 1100 — 90%: 13,8 / 151,8 ; 92%: 13,3 / 146,3 ; 93%: 12,8 / 140,8 ; 94%: 12,4 / 136,4 ; 95%: 12,1 / 133,1
OXYBERG® 1200 — 90%: 18,9 / 207,9 ; 92%: 18,1 / 199,1 ; 93%: 17,4 / 191,4 ; 94%: 16,8 / 184,8 ; 95%: 15,9 / 174,9
OXYBERG® 1300 — 90%: 24,8 / 272,8 ; 92%: 23,3 / 256,3 ; 93%: 22,1 / 243,1 ; 94%: 21,1 / 232,1 ; 95%: 20,3 / 223,3
OXYBERG® 1400 — 90%: 33,8 / 371,8 ; 92%: 33,2 / 365,2 ; 93%: 31,4 / 345,4 ; 94%: 30,1 / 331,1 ; 95%: 28,8 / 316,8
OXYBERG® 1500 — 90%: 44,6 / 490,6 ; 92%: 43,1 / 474,1 ; 93%: 41,6 / 457,6 ; 94%: 40,5 / 445,5 ; 95%: 39,1 / 430,1
OXYBERG® 1600 — 90%: 55,3 / 608,3 ; 92%: 53,2 / 585,2 ; 93%: 51,3 / 564,3 ; 94%: 49,6 / 545,6 ; 95%: 48,2 / 530,2
OXYBERG® 1700 — 90%: 65,8 / 723,8 ; 92%: 64,4 / 708,4 ; 93%: 62,1 / 683,1 ; 94%: 61,4 / 675,4 ; 95%: 59,8 / 657,8
OXYBERG® 1800 — 90%: 89,2 / 981,2 ; 92%: 86,2 / 948,2 ; 93%: 83,2 / 915,2 ; 94%: 81,0 / 891,0 ; 95%: 78,2 / 860,2
OXYBERG® 1900 — 90%: 110,6 / 1.216,6 ; 92%: 106,4 / 1.170,4 ; 93%: 102,6 / 1.128,6 ; 94%: 99,2 / 1.091,2 ; 95%: 96,4 / 1.060,4
OXYBERG® 2000 — 90%: 131,6 / 1.447,6 ; 92%: 128,8 / 1.416,8 ; 93%: 124,2 / 1.366,2 ; 94%: 122,8 / 1.350,8 ; 95%: 119,6 / 1.315,6
OXYBERG® 3000 — 90%: 165,9 / 1.824,9 ; 92%: 159,6 / 1.755,6 ; 93%: 153,9 / 1.692,9 ; 94%: 148,8 / 1.636,8 ; 95%: 144,6 / 1.590,6
OXYBERG® 4000 — 90%: 197,4 / 2.171,4 ; 92%: 193,2 / 2.125,2 ; 93%: 186,3 / 2.049,3 ; 94%: 184,2 / 2.026,2 ; 95%: 179,4 / 1.973,4

Hinweis
Ca. 11 Nm³ Druckluft werden benötigt, um 1 Nm³ Sauerstoff zu erzeugen (Verhältnis weitgehend konstant bei 90–95 % Reinheit). Matrixwerte dienen der Vorbemessung; die endgültige Auslegung muss Umgebungsbedingungen, Höhe und Betriebsparameter berücksichtigen.

Designmerkmale & Systemvorteile

• Siemens SPS & HMI-Steuerung: automatische PSA-Regelung mit klarer Bedienoberfläche.
• Deutsches CWK-Zeolith-Adsorbens: Molekularsieb für zuverlässige Trennung.
• Serielle Überwachung: Reinheit, Produktdruck und Drucktaupunkt der Zuluft kontinuierlich überwacht.
• Für Dauerbetrieb 24/7 ausgelegt.
• Hochwertige deutsche Komponenten für Zuverlässigkeit und Wartung.
• 2 Jahre Funktionsgarantie.

Systemumfang und Optionen

• Komplette Engineering-Pakete möglich: Kompressor, Druckluftaufbereitung, Speicher, Überwachung und nachgelagerte Geräte (Booster, Flaschenbefüllung).
• Passend dimensionierte Pufferspeicher für Luft und Sauerstoff je nach Bedarf.
• Sauerstoffqualitätsüberwachung und Alarme je nach Systemkonfiguration integriert.
• Skid- oder Container-Integration für vorgefertigte Installationsoptionen.
• Inbetriebnahme, Dokumentation und technischer Support je nach Projektumfang verfügbar.

Anwendungen

• Medizinische Sauerstoffprojekte (projektspezifische Konfigurationen mit erforderlichen Freigaben und Validierung).
• Wasser- und Abwasserbehandlung (Sauerstoffanreicherung für biologische Prozesse und Oxidation).
• Aquakultur (kontrollierte Sauerstoffversorgung zur Steuerung des gelösten Sauerstoffs).
• Glasherstellung und Verbrennungsprozesse (Sauerstoffanreicherung für Schmelzen und oxy-fuel).
• Bergbau und Auslaugung (prozessspezifische Oxidation und Kontrolle des gelösten Sauerstoffs).
• Biogasentschwefelung (kontrolliertes Mikro- Sauerstoffdosieren zur Unterstützung biologischer H₂S-Reduktion).

Technische Daten

• Produktlinie: OXYBERG® PSA-Sauerstoffgeneratoren (Serie).
• Sauerstoffreinheit: 90 % – 95 % (wählbar).
• Leistungsbereich: 1,5 bis 197,4 Nm³/h (modellabhängig).
• Betriebsdruck: typ. 5–10 bar.
• Druckluftbedarf: ca. 11 Nm³ Luft pro 1 Nm³ O₂ (modell- und reinheitsabhängig).
• Steuerung & Überwachung: Siemens SPS & HMI; kontinuierliche Überwachung.
• Adsorbens: deutsches CWK-Zeolith-Molekularsieb.
• Betriebsart: ausgelegt für 24/7 Dauerbetrieb.
• Garantie: 2 Jahre Funktionsgarantie.
• Integrationsoptionen: Skid/Container, Drucklufterzeugung & -aufbereitung, Pufferspeicher, Booster und Flaschenbefüllung.
