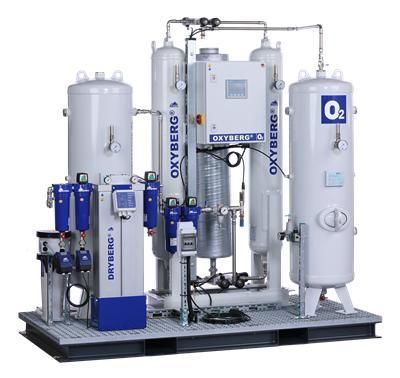

Hochkonzentrierter Sauerstoffgenerator OXYBERG®

trockenlaufendfür BiogasanlageIndustrie

Produktübersicht
Vorkonfigurierte OXYBERG® Skid-Pakete zur Sauerstofferzeugung vor Ort. Die Systeme integrieren PSA-Sauerstofferzeugung, Druckluftaufbereitung, Pufferspeicher, Überwachung, Rohrleitungen und elektrische Verkabelung auf einem gemeinsamen Metallskid zur vereinfachten Installation und Inbetriebnahme.

Lieferumfang (typisch)

• OXYBERG® PSA-Sauerstoffgenerator (modellabhängig)
• Reinheits- und Drucksensoren für Sauerstoff
• Druckluftaufbereitung: Filtration, Wasserabscheider, Adsorptionstrockner
• Luftbehälter und Sauerstoff-Pufferspeicher (Volumen je nach Modell)
• Sauerstoffbehälter und Zubehör
• Vorinstallierte Rohrleitungen und elektrische Verkabelung auf Skidrahmen
• Dokumentation: Montage-Layout, P&ID/R&I, Anlagenbeschreibung, Liste elektrischer Verbraucher, Betriebs- & Wartungshandbuch, Ersatzteil-/Verschleißliste, Schalt- und Klemmenpläne, Materialnachweis
• Optional integrierter Luftkompressor oder Konfiguration für externe Druckluftversorgung

Funktionsweise des Skid-Systems

• Druckluftaufbereitung: Umgebungsluft wird verdichtet, getrocknet und gefiltert
• PSA-Sauerstofferzeugung: Molekularsieb trennt Stickstoff und erzeugt angereicherten Sauerstoff
• Sauerstoff-Pufferspeicherung: Erzeugter Sauerstoff wird in Behältern gesammelt und stabilisiert
• Kontrollierte Versorgung: Überwachung hält Zielreinheit und Abgabedruck konstant

Designmerkmale und Vorteile

• Siemens SPS- und HMI-Prozesssteuerung
• Kontinuierliche Überwachung von Sauerstoffreinheit und -druck
• Integrierter Adsorptionstrockner und Druckluftfiltration
• Vorinstallierte Rohrleitung und elektrische Verkabelung für schnellere Vor-Ort-Integration
• Auslegung für Dauerbetrieb
• Optionen für Booster, Hochdruckspeicher und Flaschenbefüllung

Integration und optionale Komponenten

• Optional integrierter Luftkompressor oder Anschluss an die Vor-Ort-Druckluft
• Dimensionierte Pufferspeicher und Spitzenauslegung
• Fernüberwachung und Alarmintegration
• Integration von Boostern und Hochdruckspeicher
• Skid- oder Containerlösungen
• Inbetriebnahme, Validierung und technischer Support

Anwendungen (Beispiele)

• Medizinische Sauerstoffversorgung (projektspezifische Validierung und Zulassung erforderlich)
• Wasser- und Abwasserbehandlung: Sauerstoffanreicherung für biologische Prozesse
• Aquakultur: Regelung des gelösten Sauerstoffs
• Glas- und Verbrennungsindustrie: Oxy-Fuel-Prozesse und Schmelzen
• Metallindustrie: Schneiden, Schweißen und Prozessoxidation
• Biogasanlagen: Mikro-Sauerstoff-Dosierung zur Entschwefelung
• Bergbau und Laugungsprozesse mit Bedarf an kontrollierter Oxidation

Typischerweise benötigte Daten für ein Angebot

• Benötigter Sauerstoffdurchfluss (Nm³/h)
• Gewünschte Sauerstoffreinheit und Ausgangsdruck
• Tägliche Betriebsstunden und Lastprofil
• Installationsland, Höhe über NN und Umgebungstemperatur
• Anwendung und anzuwendende Normen/Zulassungen
• Erforderliche Redundanz oder Notversorgung
• Bevorzugte Installation: Innenaufstellung, skid-mounted oder containerisiert

FAQ — ausgewählte Antworten

• Was ist in einem Sauerstoffgenerator-Skid enthalten? Je nach Paket: OXYBERG® PSA-Generator, Komponenten zur Luftaufbereitung, Behälter, Überwachung, Rohrleitungen, Verkabelung und optionaler Kompressor.
• ISt der Kompressor enthalten? Der Kompressor ist optional; BERG kann einen passend dimensionierten Kompressor integrieren oder das Skid für den Anschluss an eine vorhandene Druckluftversorgung konfigurieren.
• Welche Sauerstoffreinheit kann das Skid erzeugen? Typischerweise konfigurierbar zwischen 90 % und 95 %; die Leistung hängt vom Modell und den Standortbedingungen ab.
• Ist das System plug-and-play? Das Skid ist weitgehend vormontiert; Fundament, Belüftung, Medienanschlüsse, Prüfungen und Inbetriebnahme vor Ort sind erforderlich.
• Kann ein Booster und Flaschenbefüllung integriert werden? Ja — Booster, Hochdruckspeicher und Befüllstationen können projektspezifisch integriert werden.
• Kann das Skid medizinischen Sauerstoff liefern? OXYBERG®-Technologie kann Teil einer medizinischen Lösung sein; die komplette Installation muss jedoch validiert und zugelassen werden.

Technische Daten / Spezifikationen

• Marke: BERG Kompressoren GmbH
• Technologie: PSA (Pressure Swing Adsorption)
• Konfigurierbarer Reinheitsbereich: typ. 90 %–95 % (modell-/standortabhängig)
• Typische Komponenten: PSA-Generator, Druckluftfilter, Adsorptionstrockner, Pufferspeicher, Ventile, Sensorik, Rohrleitung und elektrische Integration
• Steuerung: Siemens SPS mit HMI
• Optionen: integrierter Kompressor, Booster/Flaschenbefüllung, Fernüberwachung und Alarme
• Dokumentation: Montage-Layout, R&I-Schema, Betriebs- und Wartungshandbuch, Schalt- und Klemmenpläne
