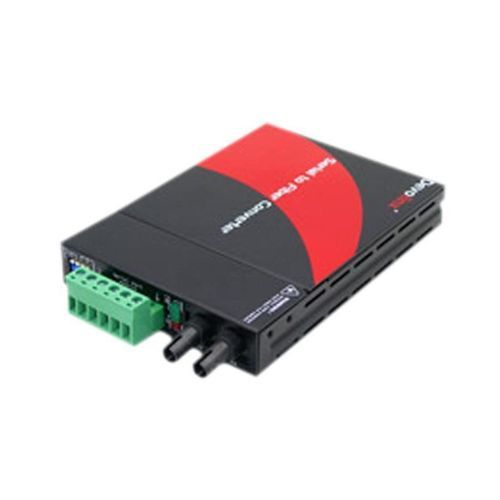

Protokollwandler STF-300C-TM02

KommunikationRS422/RS485RS-232

Produktübersicht: RS-232/422/485 zu Glasfaser-Konverter, Multi-Mode 2km, mit ST-Stecker. Einführung Der STF-300C-TM02 bietet eine Glasfaser-Konverterlösung, um die Übertragungsdistanz von RS-232 oder RS-422/RS-485 auf bis zu 2 km über Multimode-Glasfaser zu verlängern. Der Konverter ist mit mehreren Schnittstellenschaltungen ausgestattet, um eine Verbindung zu RS-232, RS-423 oder RS-422/485/ (2 oder 4 Draht) herzustellen. Der STF-300C-TM02 sichert die Datenübertragung über EMI-resistente Glasfaser mit Geschwindigkeiten von bis zu 256kbps für RS-232 oder bis zu 1024kbps für RS-422/485. Merkmale - Serielle Übertragung von 2 km über Glasfaser verlängern - Wählbare Daten-I/F für RS-232/422/423/485/TTL - Wählbar für zwei oder vier Draht RS-422/485 - Steckbarer Schraubklemmenblock für einfache RS-422/485-Verkabelung - Plug-n-Play & kompakte Größe Lieferumfang - STF-300C-TM02 - Schnellstartanleitung - Externes Netzteil Optionale Zubehörteile - CBF-ST01ST-MD: ST zu ST 1 Meter Multimode-Duplexkabel Technische Spezifikationen - Baudrate: RS-485 bis zu 1024kbps, RS-232 bis zu 256kbps - Serielle Signale: RS-485 2-Draht, RS-485 4-Draht, RS-232 + RTS/CTS 5-Draht, RS-232 3-Draht - Pull High/Low: DIP-Schalter-Einstellung - Übertragungsrate: 31.104Mbps - Glasfaser-Schnittstelle: 1 Port, 100 BASE-FX Glasfaser (1 Port, SC-Stecker), Wellenlänge: 1310nm, Übertragungsdistanz: 2 km - Serielle Schnittstelle: 1 Port, RS-232/422/485 - Andere Schnittstelle: 4 PIN Serielle Schnittstellenschalter (DIP-Schalter), LED-Anzeige: PWR, Daten, Test, Glasfaserverbindung - Mechanische Eigenschaften: Gehäuse: Metall, Montage: Tisch, Chassis, Abmessungen (B × H × T): 85.6 × 122.6 × 20.0 mm (3.37 × 4.83 × 0.79 Zoll), Gewicht: 0.66 lb (0.3 kg) - Stromanforderungen: Stromanschluss: DC-Buchse, Eingangsspannung: 12V DC@1A, Systemleistungsaufnahme: Max. 5 Watt - Umweltgrenzen: Betriebstemperatur: 0° bis 50° C (32° bis 122° F), Lagertemperatur: 0° bis 70° C (32° bis 158° F), Umgebungsrel. Luftfeuchtigkeit: Bis zu 90% nicht kondensierend - Zulassungen: Zertifizierungen: FCC, CE; EMI: CE, FCC Teil 15 Klasse A; EMS: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8; MTBF: 257,063 Stunden; Grün: RoHS-konform; Garantie: 5 Jahre
