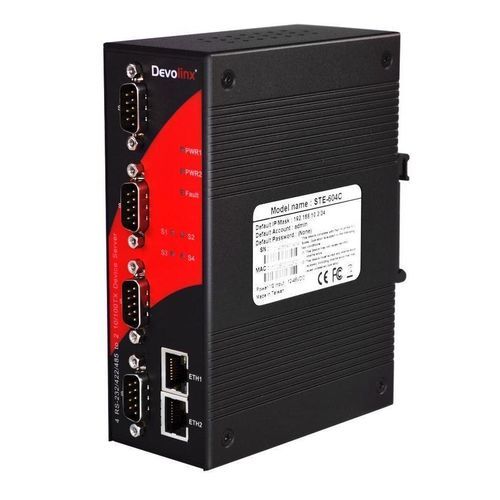

RS-422-Geräteserver STE-604C-P

LANSerieRS-232

Produktübersicht Der STE-604C-P ist ein innovativer redundanter Geräteserver mit 4 Ports RS232/422/485 zu 2 Ports LAN. Um die Agilität und Sicherheit kritischer Daten zu gewährleisten, bietet der STE-604C-P viele leistungsstarke Funktionen für redundante Hardware- und Softwarefunktionen. Wenn die Verbindung zwischen dem Master-Link und dem LAN ausfällt, kann der STE-604C-P automatisch innerhalb von 10 ms auf einen anderen LAN-Port umschalten und dennoch eine unterbrechungsfreie Verbindung gewährleisten. Der STE-604C-P unterstützt auch den Switch-Modus, sodass Benutzer Daisy Chain verwenden können, um die Nutzung von Ethernet-Switch-Ports zu reduzieren. Er kann Daten gleichzeitig an 5 Host-PCs übertragen und sicherstellen, dass alle kritischen Daten in verschiedenen Host-PCs gespeichert werden, um Ethernet-Ausfälle oder Host-PC-Ausfälle zu vermeiden. Das Gerät bietet doppelte redundante Stromeingänge an der DC-Strombuchse und dem Terminalblock sowie eine NAT-Pass-Through-Funktion für die Verwaltung innerhalb oder außerhalb des NAT-Routers. Es ist einfach für Benutzer aus verschiedenen IP-Domänen, den STE-604C-P zu verwenden. Der STE-604C-P ist eine der besten Lösungen für redundante Kommunikation für serielle Geräteanwendungen. Darüber hinaus unterstützt er P.O.E. PD auf ETH2, vollständig konform mit den IEEE802.3af-Standards. Funktionen - Vollständig konform mit IEEE 802.3af (P.O.E., Power Device) - Redundante Dual-Ethernet-Ports: Wiederherstellungszeit < 10 ms - Switch-Modus-Unterstützung: Daisy Chain zur Reduzierung der Nutzung von Switch-Ports - NAT-Pass-Through: Benutzer können über NAT-Router verwalten - Redundante Stromeingänge: 12 ~ 48VDC am Terminalblock - Redundante mehrere Host-Geräte - 5 gleichzeitig im virtuellen COM-, TCP-Server-, TCP-Client-Modus, UDP - Gesicherte Verwaltung durch HTTPS und SSH - Ereigniswarnung durch Syslog, E-Mail, SNMP-Trap und Beeper - 5 Jahre Garantie Paketinhalt - STE-604C-P - CD-Handbuch/Software - Schnellstartanleitung - Wandmontage-Kit - DIN-Schienen-Kit - Terminalblock Optionale Zubehörteile - AD-DB9F-TB5P35: DB9-Buchse zu 5-poligem 3,5-mm-Klemmenblock RS422/485-Adapter für MSC-Serie - GC-F09F09-N: Mini-Gender-Changer DB9 F/F Null-Modem - GC-F09F09-S: Mini-Gender-Changer DB9 F/F Gerade - GC-F09M09-N: Mini-Gender-Changer DB9 F/M Null-Modem - PA-STX-US: Netzadapter für STE(W)-501/601 & LNX/IMC (US-Stecker). Eingang: AC 100-240V 50/60Hz 0.4A ; Ausgang: DC 12V 1.25A Technische Spezifikationen - Technologie - IEEE-Standards: IEEE 802.3 10Base-T Ethernet, IEEE 802.3u 100Base-TX Fast Ethernet - Verarbeitungstyp: Speichern und Weiterleiten - Protokoll: ICMP, IP, TCP, UDP, DHCP, BOOTP, ARP/RARP, DNS, SNMP MIB II, HTTPS, SSH - Flusskontrolle: Xon/Xoff, RTC/CTS - Software - Konfiguration: Web (HTML), Telnet, Serielle Konsole, Konfigurationsdienstprogramm - OS-Unterstützung: Windows & Linux - Dienstprogramm-Software: Ja - Virtueller COM-Modus: Ja - Leistung - Übertragungsrate: 110 bps bis 460,8 Kbps - Ethernet-Schnittstelle - Anzahl der Ethernet-Ports: 2 Ports - 10/100 BASE-T(X): 2 × 10/100 BASE-T(X) - PoE-Port: 1 × LAN(PD) - PoE-Pin-Zuweisung: V+, V+, V-, V-, für Pin 1, 2, 3, 6 (End-Span, Modus A) - Serielle Schnittstelle - Anzahl der seriellen Ports: 4 Ports - Serielle Schnittstelle: RS-232/422/485 - Andere Schnittstelle - LED-Anzeige: PWR 1(2)/Bereit, Link/ACT, Seriell TX/RX - Mechanische Eigenschaften - Gehäuse: Metall, IP30-Schutz - Montage: DIN-Schienenmontage, Wandmontage (Optional) - Abmessungen (B × H × T): 66 × 95 × 81 mm - Gewicht: 0,85 lb (0,384 g) - Stromanforderungen - Stromanschluss: 6-poliger Klemmenblock - Eingangsspannung: 12V–48V DC im 6-poligen Klemmenblock - Stromredundanz: Ja - Relaisausgang: 24V DC, 1A resistiv - Systemleistungsaufnahme: 7 Watt MAX - Überstromschutz: Vorhanden - Verpolungsschutz: Vorhanden - Isolationsschutz: 1,5KV - ESD: 15KV - Umweltgrenzen - Betriebstemperatur: -40° bis 70° C (-40° bis 158° F) - Lagertemperatur: -40° bis 85° C (-40° bis 185° F) - Umgebungsrel. Luftfeuchtigkeit: 5% bis 95% nicht kondensierend - Zulassungen - Zertifizierungen: FCC, CE - EMI: EN 55022: 2010, EN 55024: 2010, FCC Teil 15B, Klasse A - EMS: EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 - Stabilitätstests: Schock: IEC60068-2-27, Freier Fall: IEC60068-2-32, Vibration: IEC60068-2-6 - Sicherheit: EN60950-1 - Grün: RoHS-konform - Garantie: 5 Jahre
