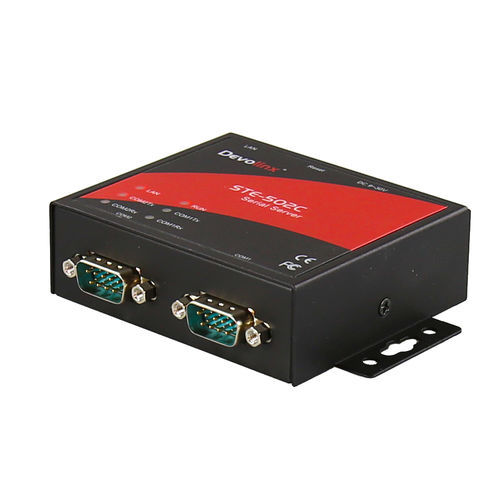

Serie-Geräteserver STE-502C

EthernetRS-422RS-232

Produktübersicht Der STE-502C ist ein Dual-Port-Gateway zwischen Ethernet (TCP/IP) und seriellen Signalübertragungen. Er ermöglicht es, nahezu jedes serielle Gerät mit einem neuen oder bestehenden Ethernet-Netzwerk zu verbinden. Durch die Kapselung serieller Daten und deren Übertragung über Ethernet bietet der STE-502C eine voll-duplex, bidirektionale Datenübertragung, die transparent zwischen dem seriellen Port und dem Ethernet-Netzwerk ist. Der STE-502C kann die seriellen Kommunikationsstandards RS232, RS422 oder RS485 verwenden und ist ideal, um industrielle serielle Geräte auf ein Ethernet-Netzwerk aufzurüsten. Eigenschaften - Robustes Metallgehäuse mit DIN-Schienen-/Wandmontage - 15 KV ESD-Schutz für serielle Signale - 10/100Mbps Fast Ethernet Vollduplex-Autonegotiation - Unterstützt mehrere Verbindungsmodi mit TCP-Server/Client, UDP und virtuellem COM-Modus - Überwachen, Verwalten und Steuern von industriellen Feldgeräten aus der Ferne - Konfigurierbar über integrierten Webserver, serielle Konsole oder Telnet - Windows-basierte Dienstprogramme zur IP-Konfiguration - Firmware-Upgrade von Remote-PC über Ethernet Lieferumfang - STE-502C - CD-Handbuch/Software - Schnellstartanleitung Optionale Zubehörteile - AD-DB9F-TB5P38: DB9-Buchse zu 5-poligem 3,8-mm-Klemmenblock RS422/485-Adapter für STE- & STW-Serie - GC-F09F09-N: Mini-Gender-Changer DB9 F/F Nullmodem - GC-F09F09-S: Mini-Gender-Changer DB9 F/F Gerade - GC-F09M09-N: Mini-Gender-Changer DB9 F/M Nullmodem - PA-STE502-US: Netzadapter für STE-502C mit Verriegelung (US-Stecker) Technische Spezifikationen - Technologie - IEEE-Standards: IEEE 802.3 10Base-T Ethernet, IEEE 802.3u 100Base-TX Fast Ethernet - Verarbeitungstyp: Store and Forward - Protokoll: TCP/IP, UDP, HTTP, SNMP, ARP, Telnet, ICMP, BOOTP, DHCP - Flusskontrolle: Xon/Xoff, RTC/CTS - Datenbits: 7 oder 8 - Stoppbits: 1 oder 2 - Parität: Keine, Gerade, Ungerade, Mark, Space - Software - Konfiguration: Web (HTML), Telnet, serielle Konsole, Konfigurationsdienstprogramm - Betriebssystemunterstützung: Windows & Linux - Dienstprogramm-Software: Ja - Virtueller COM-Modus: Ja - Leistung - Übertragungsrate: 1200 ~ 230400 bps (230 Kbps) - Ethernet-Schnittstelle - Anzahl der Ethernet-Ports: 1 Port - 10/100 BASE-T(X): 1 × 10/100 BASE-T(X) - Serielle Schnittstelle - Anzahl der seriellen Ports: 2 Ports - Serielle Schnittstelle: RS-232/422/485 - Andere Schnittstelle - LED-Anzeige: LAN, RUN und COM - Mechanische Eigenschaften - Gehäuse: Metall - Montage: DIN-Schienenmontage, Panelmontage - Abmessungen (B × H × T): 85 × 75 × 28 mm (3,35 × 2,95 × 1,10 Zoll) - Gewicht: 0,44 lb (0,2 kg) - Stromanforderungen - Stromanschluss: DC-Buchse oder 3-poliger Klemmenblock - Eingangsspannung: 5V (DC-Buchse), 9V–30V DC (3-poliger Klemmenblock) - Systemleistungsaufnahme: 3 Watt - ESD: 15KV - Umweltgrenzen - Betriebstemperatur: 0° bis 60° C (32° bis 140° F) - Lagertemperatur: 0° bis 60° C (32° bis 140° F) - Umgebungsrel. Luftfeuchtigkeit: 20% bis 90% nicht kondensierend - Zulassungen - Zertifizierungen: FCC, CE - Grün: RoHS-konform - Garantie: 5 Jahre
