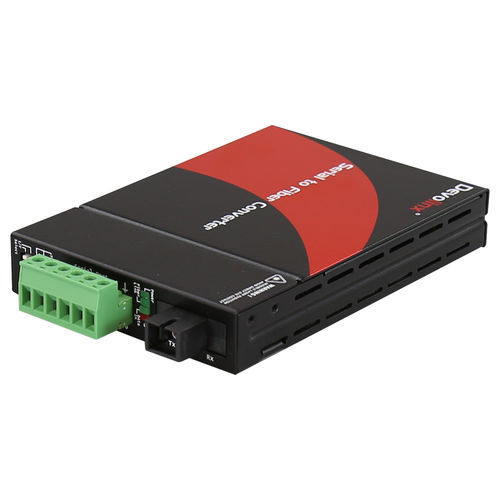

Protokollwandler STF-300C-WB20

KommunikationRS422/RS485RS-232

Produktübersicht RS-232/422/485 zu Glasfaser Konverter, WDM-B 20km, TX1550nm - RX1310nm, mit SC-Stecker. Einführung Der STF-300C-WB20 bietet eine Glasfaser-Konverterlösung, um die Übertragungsdistanz von RS-232 oder RS-422/RS-485 auf bis zu 20 km über Single-Mode-Glasfaser (WDM) zu verlängern. Der Konverter ist mit mehreren Schnittstellenschaltungen ausgestattet, um eine Verbindung zu RS-232, RS-423 oder RS-422/485/ (2 oder 4 Draht) herzustellen. Der STF-300C-WB20 sichert die Datenübertragung über EMI-resistente Glasfaser bei Geschwindigkeiten von bis zu 256kbps für RS-232 oder bis zu 1024kbps für RS-422/485. Merkmale - Serielle Übertragung von 20 km über Einzelstrang-Glasfaser (WDM) verlängern - Wählbare Daten-I/F für RS-232/422/423/485/TTL - Wählbar für zwei oder vier Draht RS-422/485 - Steckbare Schraubklemme für einfache RS-422/485-Verkabelung - Plug-n-Play & kompakte Größe Lieferumfang - STF-300C-WB20 - Schnellstartanleitung - Externes Netzteil Optionale Zubehörteile - CBF-SC01SC-SS: SC zu SC 1 Meter Single-Mode Simplex Kabel Technische Spezifikationen - Baudrate: RS-485 bis zu 1024kbps, RS-232 bis zu 256kbps - Serielle Signale: RS-485 2-Draht, RS-485 4-Draht, RS-232 + RTS/CTS 5-Draht, RS-232 3-Draht - Pull High/Low: DIP-Schalter-Einstellung - Übertragungsrate: 31.104Mbps - Anzahl der Glasfaseranschlüsse: 1 Anschluss - 100 BASE-FX Glasfaser: 1 Anschluss (SC-Stecker) - Wellenlänge: TX1550nm - RX1310nm - Übertragungsdistanz: 20 km - Anzahl der seriellen Anschlüsse: 1 Anschluss - Serielle Schnittstelle: RS-232/422/485 - DIP-Schalter: 4 PIN Serielle Schnittstelle Schalter - LED-Anzeige: PWR, Daten, Test, Glasfaserverbindung - Gehäuse: Metall - Montage: Tisch, Chassis - Abmessungen (B × H × T): 85.6 × 122.6 × 20.0 mm (3.37 × 4.83 × 0.79 Zoll) - Gewicht: 0.66 lb (0.3 kg) - Stromanschluss: DC-Buchse - Eingangsspannung: 12V DC@1A - Systemleistungsaufnahme: Max. 5 Watt - Betriebstemperatur: 0° bis 50° C (32° bis 122° F) - Lagertemperatur: 0° bis 70° C (32° bis 158° F) - Umgebungsrelative Luftfeuchtigkeit: Bis zu 90% nicht kondensierend - Zertifizierungen: FCC, CE - EMI: CE, FCC Teil 15 Klasse A - EMS: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8 - MTBF: 257,063 Stunden - Grün: RoHS-konform - Garantie: 5 Jahre
