RS-422-Geräteserver STE-716A-EU

RS-485EthernetRS-232

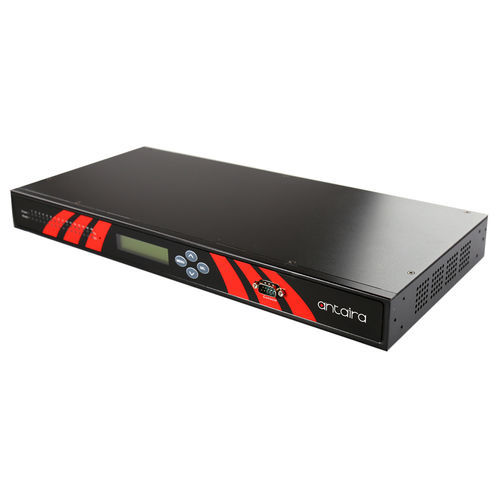

Produktübersicht Die STE-716-Serie ist ein 16-Port-Industrie-1U-19”-Rackmount, das als RS232- oder RS422/485-Seriengerätserver konzipiert ist. Jede Einheit ist mit zwei LAN-Ports ausgestattet, die es den Benutzern ermöglichen, ein Ringtopologie-Netzwerk für Anwendungen mit doppelter Datenredundanz einzurichten. Es unterstützt auch einen hohen EMV-Schutz und eine 2,5KV-Optoisolierung für RS422/485-Modelle. Es ist mit einem breiten Betriebstemperaturbereich (-20° bis 70°C) ausgelegt, um jede industrielle Umweltanwendung zu erfüllen. Viele industrielle Anwendungen erfordern noch ältere serielle Geräte wie SPS, Barcodescanner, Anzeigetafeln, Sicherheitszugangskontroller, CNC-Kontroller und viele mehr, die noch nicht Ethernet-fähig für ein TCP/IP-Netzwerk sind. Die STE-716-Serie von Antaira ist darauf ausgelegt, Daten bidirektional zwischen einem oder mehreren seriellen Geräten und einem TCP/IP-Netzwerk zu übertragen. Darüber hinaus ermöglichen die fortschrittlichen Netzwerk- und Datenredundanzfunktionen den Benutzern die Ausführung einer hervorragenden Fernverwaltungsanwendung. Eigenschaften - 1U 19” Rack-Mount Metallgehäuse-Design - Industrieller hoher EMV-Schutz - 16 RS232-Serienports - Eingebautes Dual-10/100Mbps-Ethernet für Anwendungen: Daisy-Chain-Ethernet / Netzwerkredundanz / Datenredundanznetzwerk - Serielle Datendurchsatzrate: 50~921,6Kbps - Unterstützt virtuellen COM, TCP/UDP-Server/Client und Tunneling-Modus - Konfiguration über integrierte Webkonsole und Windows-Dienstprogramme - Stromeingang: 100~240VAC - Unterstützung eines breiten Betriebstemperaturbereichs: -20° bis 70° C (-4°F ~ 158°F) - 5 Jahre Garantie Lieferumfang - 1 × STE-716A-EU - 1 × RJ45-zu-DB9-Männlich-Serienkabel - 1 × AC-Stromkabel - EU-Stecker - 1 × Produkt-CD - 1 × 19" Rackmount-Kit - 1 × Hardware-Installationsanleitung - 4 × Gummifüße für die Unterseite des Geräts Optionale Zubehörteile - CB-RJ45-DB9F-90: RJ45-zu-DB9-Weiblich-Serienkabel - 90cm - CB-RJ45-DB9M-90: RJ45-zu-DB9-Männlich-Serienkabel - 90cm Technische Spezifikationen - IEEE-Standards: IEEE 802.3 10Base-T Ethernet, IEEE 802.3u 100Base-TX Fast Ethernet - Verarbeitungstyp: Speichern und Weiterleiten - Protokoll: IPv4, ICMP, TCP, UDP, DHCP-Client, SNMP, HTTP, Telnet, RFC2217, NTP, DNS, SMTP, Syslog - Flusskontrolle: Xon/Xoff, RTC/CTS - Baudrate: 50~921,600 bps - Konfiguration: Webkonsole, Serienmanager, Serienkonsole, Telnet - Ethernet-Redundanz: Ja - Betriebssystemunterstützung: Windows & Linux - Dienstprogramm-Software: Ja - Virtueller COM-Modus: Ja - Übertragungsrate: 50~921,600 bps - Anzahl der Ethernet-Ports: 2 Ports - 10/100 BASE-T(X): 2 × 10/100 BASE-T(X) - Anzahl der seriellen Ports: 16 Ports - Serielle Schnittstelle: RS-232 - LED-Anzeige: Strom, Bereit, COM & LAN - Gehäuse: Metall, IP30-Schutz - Montage: 1U 19” Rackmount - Abmessungen (B × H × T): 436 × 43,5 × 200 mm - Gewicht: 7,05 lbs (3,2 kg) - Stromanschluss: AC-Eingang oder DC TB3 - Eingangsspannung: 100V–240V AC (AC-Modelle), 24–48V DC (DC-Modelle) - Relaisausgang: 24V DC, 1A resistiv - Systemleistungsaufnahme: 21W (AC-Modelle), 13W (DC-Modelle) - Verpolungsschutz: Vorhanden - ESD: 15KV - Betriebstemperatur: -20° bis 70° C (-4° bis 158° F) - Lagertemperatur: -40° bis 85° C (-40° bis 185° F) - Umgebungsrelative Luftfeuchtigkeit: 5% bis 95% nicht kondensierend - Zertifizierungen: FCC, CE - EMI: EN 55022: 2010, EN 55024: 2010, FCC Teil 15B, Klasse A - EMS: IEC-610004-2 (ESD) Stufe 4, IEC-610004-3 (RS) Stufe 3, IEC-610004-4 (EFT) bis Stufe 4, IEC-610004-5 (Surge) bis Stufe 4, IEC-610004-6 (CS) Stufe 3, IEC-610004-8 (PFMF) Stufe 3, IEC-610004-11 - Stabilitätstests: Stoß: IEC60068-2-27, Freier Fall: IEC60068-2-32, Vibration: IEC60068-2-6 - Grün: RoHS-konform - Garantie: 5 Jahre
