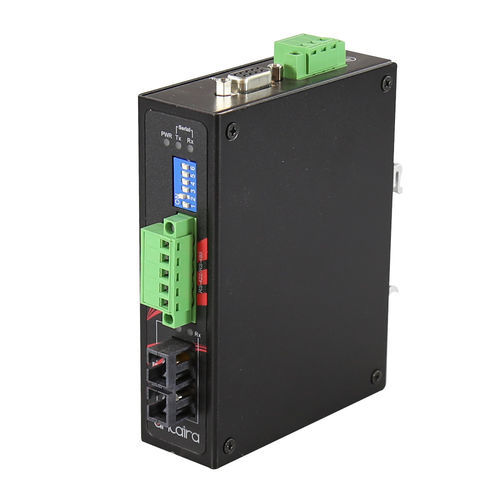

Protokollwandler STF-401C-CM02-T

MedienRS422/RS485Serie

Produktübersicht Die kompakte industrielle Serial-to-Fiber-Medienkonverter-Serie STF-401C bietet eine Lösung zur Verlängerung der Datenübertragungsdistanz jedes RS-232- oder RS-422/485-Seriengeräts mit 100Fx-Faseroptionen (SC- oder ST-Stecker) über Multi-Mode in 2 km oder Single-Mode in 30 km. Sie verfügt über ein DIN-Schienen-Design, das den Benutzern eine einfache Installation und Wartung in jeder rauen industriellen Umgebung ermöglicht. Eine perfekte Lösung für jede einzelne „Punkt-zu-Punkt“-Anwendung mit: - Industrielle Fertigung in der Fabrikautomation; - Fernüberwachung und Signalisierung/Messung in ITS; - EMI-resistent für die Datenübertragung von IEDs in der Unterstationsautomatisierung; - Industrielle Steuerung in der Prozesssteuerungsautomatisierung, wie z.B. WWTP und Öl/Gas/Bergbau Eigenschaften - Lüfterloses und DIN-Schienen-Design für raue Industrieumgebungen - Eingebauter 1Port RS-232(DB9) oder RS-422/485(Klemmblock) Serieller Port - Unterstützt SC oder ST Multi-Mode 2 km, Single-Mode 30 km - DIP-Schalter zum Ändern der RS-485-Datensignale Pull High/Low Resistor - Unterstützt Eingangsspannung 9 ~ 48VDC - Unterstützt Verpolungsschutz - Unterstützt einen weiten Betriebstemperaturbereich: -40 bis 70°C - Anwendbar mit Punkt-zu-Punkt, Halbduplex Einzelring-Topologie Serielles Faser-Daisy-Chain-Netzwerkanwendung - 5 Jahre Garantie Paketinhalt - Kurzanleitung zur Installation Optionale Zubehörteile - MDR-10-24: 10 Watt Serie / 24 VDC / 0.42 Amp Industrielle schlanke Einzel-Ausgangs-DIN-Schienen-Stromversorgung Technische Spezifikationen - Baudrate: 300bps ~ 921kbps - Serielle Signale: - RS-232 - TxD, RxD, GND ( DCD, DTR, DSR intern kurzgeschlossen ; CTS, RTS intern kurzgeschlossen ) - RS-422-4w - TxD+, TxD-, RxD+, RxD-, GND - RS-485-2w - Data+, Data-,GND - Pull High/Low: DIP-Schalter-Einstellung - Übertragungsrate: 300bps ~ 921kbps - Faserportanzahl: 1 Port - 100 BASE-FX Faser: 1 Port (SC-Stecker) - Wellenlänge: 1310nm - Übertragungsdistanz: 2 km - Tx-Leistung: -14 ~ -23.5 dBm @ 50/125μm / -14~-20 dBm @ 62.5/125μm - Rx-Empfindlichkeit: -31 dBm - Serielle Portanzahl: 1 Port - Serielle Schnittstelle: RS-232/422/485 - DIP-Schalter: 6 PIN Serielle Schnittstelle / Pull High(Low) Schalter - LED-Anzeige: PWR, Serial TX/RX, Fiber TX/RX - Gehäuse: Metall, IP50 Schutz - Montage: DIN-Schienen-Montage, Wandmontage (Optional) - Abmessungen (B × H × T): 34.4 × 91.2 × 120mm (1.35 × 3.59 × 4.72 Zoll) - Gewicht: 1.54 lbs (0.7 kg) - Stromanschluss: 3-poliger abnehmbarer Klemmblock - Eingangsspannung: 9V–48V DC - Systemleistungsaufnahme: 2.52 Watt- @0.28A max, 9 VDC - Verpolungsschutz: Vorhanden - ESD: 15KV - Betriebstemperatur: -40° bis 70° C (-40° bis 158° F) - Lagertemperatur: -40° bis 85° C (-40° bis 185° F) - Umgebungsrel. Luftfeuchtigkeit: 5% bis 95% nicht kondensierend - Zertifizierungen: FCC, CE - EMI: FCC Part15, CISPR (EN55022/24) Klasse A - EMS: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11 - Stabilitätstests: Schock: MIL-STD-810F Methode 516.5; Freier Fall: MIL-STD-810F Methode 516.5; Vibration: MIL-STD-810F Methode 514.5 C-1 & C-2 - MTBF: 216,388 Stunden - Grün: RoHS-konform - Garantie: 5 Jahre
