Halbautomatische Füllmaschine LSC
IBCfür Flüssigkeitenfür Mineralölprodukte

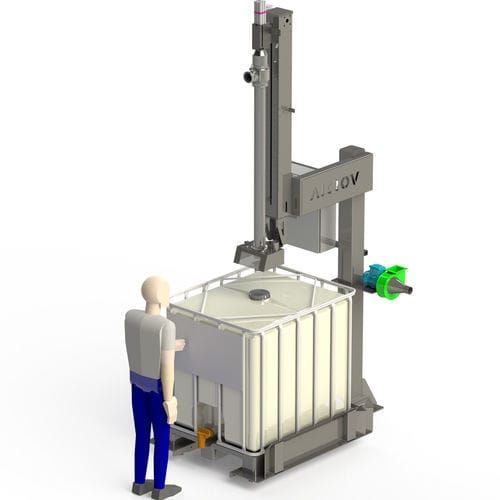

Halbautomatische Füllmaschine - LSC - AiCROV - IBC / für Flüssigkeiten / für Mineralölprodukte
Halbautomatische Füllmaschine - LSC - AiCROV - IBC / für Flüssigkeiten / für Mineralölprodukte
Halbautomatische Füllmaschine - LSC - AiCROV - IBC / für Flüssigkeiten / für Mineralölprodukte - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Funktionsweise
halbautomatisch
Behältertyp
IBC
Produktanwendungen
Nahrungsmittel, für Pflanzenschutzmittel, halbflüssige Produkte, für Flüssigkeiten, für exposive Umgebungungen, für Parfüm, für korrosive Produkte, für Mineralölprodukte, für zähflüssige Produkte, für Schmiermittel, für haftende Materialien, für Dünger, für ätzende Produkte, für Gefahrstoffe
Einsatzbereich
für die Lebensmittelindustrie, für die chemische Industrie
Typ
per Gewicht, servogesteuert
Anzahl Köpfe
1-Kopf
Weitere Eigenschaften
PLC-gesteuert, ATEX, servogesteuert, explosionssicher, Netto-Einwaage, Wiegeplattform, CIP, Einstationen
Rhythmus

Max: 20 p/h

Min: 0 p/h

Volumen

Max: 1.500.000 ml
(50.721 US fl oz)

Min: 800.000 ml
(27.051,2 US fl oz)

Gewicht der Maschine

500 kg
(1.102,31 lb)

Beschreibung

Übersicht
Die LSC ist eine halbautomatische gravimetrische Füllmaschine zum gewichtsgenauen Befüllen einzelner IBC (Totes). Die U-förmige Wiegeplattform ermöglicht die Zufahrt mit dem Hubwagen, sodass die Einfüllöffnung mit der festen Düse ohne Nachjustierung ausgerichtet ist. Geeignet für Standard-IBC-Formate (800–1.500 L). Plug & Fill Serie.

Funktionsweise
  • Der Bediener wählt Rezeptur und Soll-Nettofüllgewicht am Bedienpanel.
  • Ein auf der Palette stehender IBC wird auf der U-förmigen Wiegeplattform platziert.
  • Beim Start tarriert das System automatisch und füllt bis zum eingestellten Nettogewicht unter gravimetrischer Regelung.
  • Der gefüllte Container wird entnommen und der nächste zum Befüllen platziert.

Füllarten und Baugruppen
Auf Bestellung sind zwei wechselbare Edelstahl-Baugruppen verfügbar: Unter- bzw. Schraubloch-Baugruppe und Tauchbaugruppe (Gehäuse AISI 304 gestrahlt, Düse AISI 316L Standard).
  • Unter-Bung-Füllung — die Düse fährt in die Öffnung und füllt aus dieser Position; geeignet für nicht-schaumbildende, nicht-entzündliche, dichte oder zähflüssige Medien. Diese Baugruppe füllt nur unter der Öffnung.
  • Tauchfüllung — die Düse reicht bis zum Boden des Behälters; eingesetzt bei schäumenden oder entzündlichen Produkten. Drei rezeptgesteuerte Strategien: mit dem Produkt aufsteigen, während der gesamten Füllung am Boden verbleiben (extremes Schäumen) oder Unter-Bung-Modus durch die Tauchbaugruppe ausführen.

Maschinenaufbau
Selbsttragender Rahmen trägt die Säule und den Füllkopf; die Düse ist fest, der Container wird herangefahren. Die Wiegeanzeige ist in die Steuerung integriert. Die U-förmige Plattform ermöglicht Gabelzuffahrt, sodass die Öffnung ohne manuelle Anpassung mit der Düse ausgerichtet ist.

Inertgasfüllung (optional)
Optionales Zubehör: Die Düse enthält einen Inertgasdurchgang, gesteuert durch ein Magnetventil im Hauptschrank. Gaszeitpunkte (vor Öffnung, während Füllung, nach Erreichen des Gewichts) sind rezeptabhängig einstellbar. Unterstützt kurze Stickstoffpulse oder leichtes Überdruck-Inertisieren vor dem Verschließen. Die Düse ist austauschbar ohne Strukturänderung der Maschine.

AiCROVFill® Füllsteuerung
AiCROVFill® ist das integrierte Software-Ökosystem für präzise Füllungen bei anspruchsvollen Produkten. Funktionen: Fehlstellungserkennung (Düse fährt bei Widerstand zurück), Endgewichtskontrolle und Nachfüllung, Kompensation von Tauchlanzen-Verschiebung, automatisches Lernen für Restfluss nach Ventilschluss und rezeptbasierter Betrieb (Parameter pro Produkt und Behälterformat).

Aufbau mit Standard-Industrieteilen
Steuerung, Pneumatik, Sensorik und Wägeelemente verwenden weltweit verfügbare Industrieteile; keine proprietäre Elektronik in der Steuerkette, was lokale Ersatzteilbeschaffung und Wartung durch vertrautes Personal erleichtert.

Sicherheit und Konformität
Entwickelt und gefertigt in Europa mit CE-Kennzeichnung. Konstruktion folgt EN ISO 12100, EN ISO 13849-1, EN 60204-1 und EN ISO 13850. Sicherheitsfunktionen: Not-Aus, der elektrische Versorgung und Druck abschaltet, passive Düsenverriegelung und sicheres Verhalten bei Störungen. Explosionsgeschützte Ausführungen und Zertifizierungsunterstützung (ATEX, IECEx, NEC-Äquivalente) für Zone 1/2 oder Class I Division 1/2 verfügbar.

Anwendungen und Einschränkungen
Konzipiert für das Befüllen einzelner IBC in üblichen Formaten, bewegt mit Hubwagen. Nicht geeignet für Fässer, kleine Gebinde oder kombiniertes Befüllen von IBC und Fässern ohne Handling; andere Modelle decken diese Anforderungen ab.

Videos und Demonstrationen
Demonstrationsvideos und Installationsbeispiele zeigen einzelne und mehrere LSC-Einheiten in Industrieumgebungen mit Lebensmitteln, Agrochemikalien und anderen Produkten.

Technische Daten
  • Typ: Halbautomatisch, Wiegefüllung (gravimetrisch)
  • Serie: Plug & Fill
  • Behälter: IBC, 800–1.500 L (210–400 gal)
  • Leistung: 20 IBC/h (1.200 L)
  • Füllgenauigkeit: ±0,1 % des Nennwerts (fallabhängig)
  • Waagenauflösung: ±250 g
  • Inertgasfüllung: Optionales Zubehör
  • Füllbaugruppe: Unter-Bung oder Tauch (Tauch kann auch unter Bung füllen)
  • Höheneinstellung: 550 mm, Servo
  • Stromversorgung: 240 V, 50–60 Hz,
  • Druckluft: 6 bar (andere auf Anfrage)
  • Betriebstemperatur: −10 °C bis +45 °C
  • Produkttemperatur: 0 °C bis +130 °C
  • Produktanschluss: 2½" Camlock männlich
  • Maschinengewicht: 500 kg
Explosionsgeschützte Ausführung: Verfügbar
Häufige Fragen
Muss der IBC bei der LSC genau positioniert werden?
Nein. IBC haben über alle Formate hinweg im Wesentlichen dieselbe Breite und Höhe; steht die Palette auf der Plattform, liegt das Spundloch bereits unter dem Füllventil.
Wie genau ist sie?
Die Genauigkeit bestimmt die Waage, denn die Füllsteuerung kann nur korrigieren, was die Waage misst. Die serienmäßige Palettenwaage C3 hat einen Ziffernschritt von 0,5 kg; Wägezellen C6 oder C10, als Option erhältlich, bringen ihn auf 0,2 kg. Jede Anwendung wird technisch bestätigt, da das abzufüllende Nettogewicht die Werte verändern kann.
Wie kommt der IBC auf die Plattform?
Mit einem gewöhnlichen Hubwagen. Die Wägeplattform ist U-förmig, sodass die Gabeln die Palette ungehindert erreichen.
Wie viele IBC pro Stunde?
Nominal 20 IBC à 1.200 Liter pro Stunde.
Kann sie unter Schutzgas abfüllen?
Ja. Wie jede Anlage von AiCROV kann die LSC mit Inertisierung als Zubehör geliefert werden: Das Gas strömt durch das Füllventil, gesteuert über ein eigenes Magnetventil im Schaltschrank; Zeitpunkt und Dauer werden im Rezept für jedes Produkt festgelegt.
Kann sie brennbare Produkte abfüllen?
  • Ja, in explosionsgeschützter Ausführung, ausgelegt nach dem Zertifizierungssystem des Aufstellungslandes. Brennbare Produkte werden in der Regel mit dem Unterspiegel-Füllaggregat abgefüllt, das das Füllventil unter dem Produktspiegel hält; eine Überwachung der elektrostatischen Erdung ist optional erhältlich.

Kataloge

LSC CATALOGUE
LSC CATALOGUE
32 Seiten
