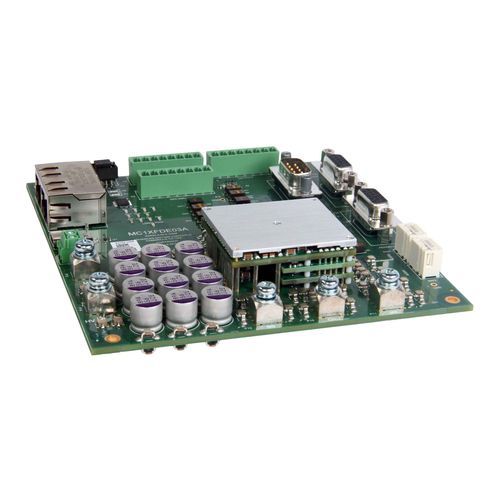

DC-Servoregler FD100-50-IPM

einphasigdreiphasigbürstenlos

Produktübersicht
Das FD100-50-IPM ist eine Kombination aus Entwicklungsplatine und Servo-Antrieb für den FlexPro® FE100-50-IPM Servoantrieb mit IMPACT™-Architektur. Standardanschlüsse vereinfachen die Verbindung zu Steuerung, Motor, Stromversorgung und Rückführung. Die Platine ist für Prototyping ausgelegt und für Produktions- und Industrieumgebungen geeignet.

Steuerung / Befehl

• ±10 V analog
• Step & Direction (5V)
• Encoder-Following
• Indexierung
• Jogging
• Über das Netzwerk
• Sequenzierung

Primäres Feedback

• BiSS C-Mode
• EnDat® 2.2
• Hallsensoren
• Inkrementalgeber
• Tachometer (±10 VDC)

Betriebsmodi

• Profilmodi
• Strom
• Position
• Geschwindigkeit

Motortyp

• Drehstrom (bürstenlos)
• Einphasen (gebürstet)
• Schrittmotor

Produkt-Downloads & Software (nur Titel)

• FD100-50-IPM Datasheet
• FlexPro® PCB Mount HW Installation Manual
• Ethernet/IP Communication Manual (FlexPro)
• FlexPro® Ethernet/IP EDS and Add-On Files
• FlexPro EtherNet/IP Add-On Instructions
• FlexPro Wiring Recommendations
• ACE™ Software (configuration software for FlexPro™ digital servo drives)
• ACE™ User Manual
• ACE™ Quick Start Guide
• ACE™ Release Notes
• Multiple Application Notes (App Note 003, 023, 027, 028, 030, 034, 035, 037, 040, 041, 050, 062, etc.)
• Instruktionsvideos (z. B. ordnungsgemäße Verdrahtungspraktiken)

Technische Merkmale / Spezifikationen

• Formfaktor: Entwicklungsplatine
• Familie: FlexPro
• Produktstatus: Aktiv
• Dauerstrom (A): 50
• Spitzstrom (A): 100
• DC-Versorgungsspannung (VDC): 20 - 90
• AC-Versorgungsspannung (VAC): -
• Netzwerkkommunikation: Ethernet/IP
• Funktionale Sicherheit: Safe Torque Off (STO)
• Größe (mm): 133.4 x 127.0 x 19.0
• Gewicht (g): 283.5
