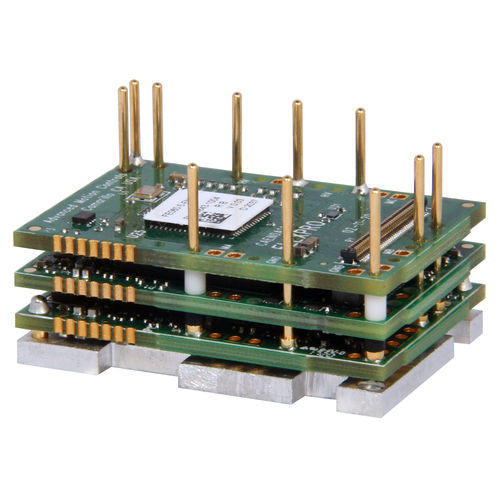

DC-Servoregler FE060-5-IPM

Schrittbürstenbehaftetbürstenlos

Produktübersicht
Der FE060-5-IPM ist ein FlexPro®-Servoantrieb für Leiterplattenmontage mit IMPACT™-Architektur, entwickelt für verteilte oder zentralisierte Servosysteme. Er ermöglicht die vollständige Abstimmung der Servoregelkreise, unterstützt Ethernet/IP-Netzwerkkommunikation und wird über eine USB-Schnittstelle in Betrieb genommen.

Hauptmerkmale

• Formfaktor: Leiterplattenmontage
• Familie: FlexPro®
• IMPACT™-Architektur mit vollständiger Regelkreisabstimmung
• Inbetriebnahmeschnittstelle: USB
• Netzwerk: Ethernet/IP
• Funktionale Sicherheit: Safe Torque Off (STO)
• Maße: 38,1 x 25,4 x 16,0 mm; Gewicht: 22,7 g

Steuerung / Befehlsoptionen

• ±10 V analog
• Step & Direction (5V)
• Encoder-Following
• Indizierung
• Jogging
• Über das Netzwerk
• Sequenzierung

Primäres Feedback

• BiSS C-Mode
• EnDat® 2.2
• Hallsensoren
• Inkrementalgeber
• Drehzahlmesser (±10 VDC)

Betriebsarten

• Profilmodi
• Stromregelung
• Positionsregelung
• Geschwindigkeitsregelung

Unterstützte Motortypen

• Dreiphasig (bürstenlos)
• Einphasig (gebürstet)
• Schrittmotor

Dokumentation & Downloads

• FE060-5-IPM Datenblatt
• CAD-Paket (STP, IGS, SLDPRT, STL)
• FlexPro® PCB Mount HW Installationshandbuch
• Ethernet/IP-Kommunikationshandbuch (FlexPro) und Objekthandbuch
• FlexPro® Ethernet/IP EDS- und Add-On-Dateien
• Anleitung für das FlexPro EtherNet/IP Add-On und Verdrahtungsempfehlungen
• ACE™ Konfigurationssoftware und Benutzerhandbücher (Installation, Schnellstart, Versionshinweise)

Technische Daten

• Modell: FE060-5-IPM
• Familie: FlexPro®
• Formfaktor: Leiterplattenmontage
• Dauerstrom: 5 A
• Spitzenstrom: 10 A
• DC-Versorgungsspannung: 10–55 VDC
• AC-Versorgungsspannung: N/A
• Netzwerkkommunikation: Ethernet/IP
• Funktionale Sicherheit: Safe Torque Off (STO)
• Abmessungen (mm): 38,1 x 25,4 x 16,0
• Gewicht (g): 22,7
• Inbetriebnahmeschnittstelle: USB
• Interne Architektur: IMPACT™
