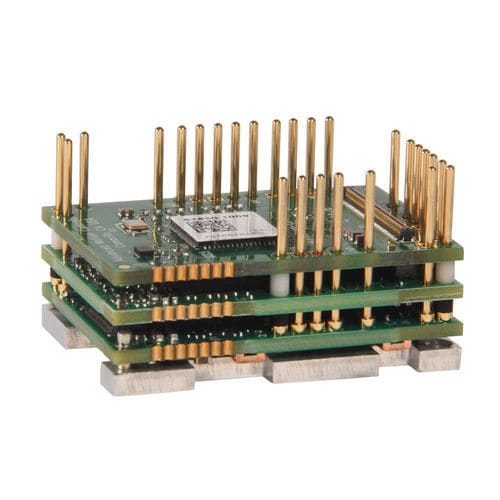

DC-Servoregler FE060-25-IPM

GleichstromSchrittbürstenbehaftet

Produktübersicht Der FlexPro®-Servoantrieb für Leiterplattenmontage FE060-25-IPM mit IMPACT™-Architektur bietet vollständige Abstimmungssteuerung aller Servoregelkreise und ist für verteilte oder zentralisierte Servosysteme ausgelegt. Dieser Servoantrieb nutzt Ethernet/IP-Kommunikation und wird über eine USB-Schnittstelle in Betrieb genommen.

Hauptmerkmale

• FlexPro® Leiterplatten-Servoantrieb
• IMPACT™-Architektur
• Vollständige Abstimmungssteuerung aller Regelkreise
• Für verteilte oder zentralisierte Servosysteme ausgelegt
• Netzwerkkommunikation: Ethernet/IP
• Inbetriebnahme über USB-Schnittstelle
• Funktionale Sicherheit: Safe Torque Off (STO)

Steuerung / Befehl

• ±10 V Analog
• Step & Direction (5 V)
• Encoder-Following
• Indexierung
• Jogging
• Über das Netzwerk
• Sequenzierung

Primäres Feedback

• BiSS C-Modus
• EnDat® 2.2
• Hall-Sensoren
• Inkrementalgeber
• Drehzahlmesser (±10 VDC)

Betriebsarten

• Profilmodi
• Strom
• Position
• Geschwindigkeit

Unterstützte Motortypen

• Dreiphasig (bürstenlos)
• Einphasig (gebürstet)
• Schrittmotor

Downloads / Dokumente (Ressourcen)

• FE060-25-IPM Datenblatt
• Gezippter CAD-Ordner mit STP-, IGS-, SLDPRT- und STL-Modellen
• FlexPro® PCB Mount HW Installationshandbuch
• Ethernet/IP-Kommunikationshandbuch (FlexPro)
• FlexPro® Ethernet/IP EDS- und Add-On-Dateien
• FlexPro EtherNet/IP Add-On-Anleitung
• FlexPro Verdrahtungsempfehlungen

Anwendungsnotizen (Beispiele)

• App Note 003 — DigiFlex® Performance™ Drive Peak Current Recovery
• App Note 023 — Ferrit-Empfehlungen
• App Note 027 — Motion Engine: Konfiguration des internen Bewegungsgenerators für Indexierung und Sequenzen
• App Note 028 — Mode Switching: Heißes Umschalten zwischen Modi und Verstärkungseinstellungen für ausgewählte digitale Antriebe
• App Note 030 — AC-Induktions-Stromregelkreis-Abstimmung
• App Note 034 — Beispiele für Programmable Limit Switch (PLS)
• App Note 035 — Überblick und Beispiele zu Sequenzierung
• App Note 037 — Einrichtungsvorgang für Schrittmotoren
• App Note 040 — Konfiguration der absoluten Rückführung
• App Note 041 — DigiFlex® Performance™ Drives in Hochgeschwindigkeitsanwendungen
• App Note 050 — Fehlersuche bei USB- und RS232-Verbindungen
• App Note 062 — Home to Hard Stop

Konformität & Zulassungen

• CE (EMV Klasse A und Niederspannungsrichtlinie)
• Funktionale Sicherheit (FlexPro® Servo Drives mit Safe Torque Off)
• ISO 9001:2015
• REACh
• RoHS III
• UL (Aktenzeichen E140173 für US- und Kanada-Konformität)
• CMRT (Conflict Mineral Reporting Declaration)

Technische Daten

• Formfaktor: Leiterplattenmontage
• Familie: FlexPro®
• Produktstatus: Aktiv
• Dauerstrom (A): 25
• Spitzenstrom (A): 50
• DC-Versorgungsspannung (VDC): 10 - 55
• AC-Versorgungsspannung (VAC): -
• Netzwerkkommunikation: Ethernet/IP
• Funktionale Sicherheit: Safe Torque Off (STO)
• Abmessungen (mm): 38,1 x 25,4 x 16,0
• Gewicht (g): 22.7
