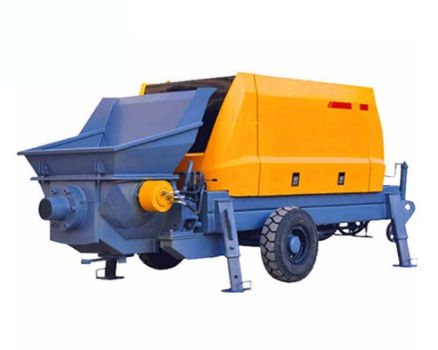

Mobile Betonpumpe YG series

für Tunnelfür den Innenbereichfür Außenbereich

Produktübersicht
Tragbare Mini-Betonpumpe zum Fördern von Beton mittels Hydraulikdruck. Die Einheit umfasst ein robustes Pumpengehäuse, eine Hochdruckförderleitung und bei entsprechenden Modellen Doppelpumpengruppen zur Sicherstellung des Dauerbetriebs über längere Schichten.

Funktionsweise
Die Pumpe arbeitet in drei Stufen: Ansaugen, Komprimieren und Ausstoßen, wodurch die manuelle Effizienz in beengten oder innenliegenden Baustellen verbessert wird. Einige Modelle bieten eine drahtlose Fernsteuerung mit einer Reichweite von bis zu 1000 m für sicherere Bedienung und Positionierung.

Wesentliche technische Vorteile

• Intelligentes Steuerungssystem: stufenlose Anpassung zwischen Hoch- und Niederdruck für präzise Durchflussregelung.
• Hoher Auslassdruck: optimierter S-Ventil-Durchmesserwechsel reduziert Förderwiderstände.
• Hochwertige Komponenten: Integration von Kawasaki-Hydraulik und Siemens-Elektroteilen, wo angegeben.
• Automatische Zentral-Schmierung: verringert den Verschleiß und verlängert die Wartungsintervalle um ca. 30 %.
• Portables Design: bessere Mobilität auf Landstraßen und in Innenräumen im Vergleich zu Lkw-montierten Pumpen.

Parameter (Einzelmodellbeispiel YG-10)
Modell: YG-10
Motorleistung: 15 kW
Arbeitsleistung: 6 m³/h
Maximaldruck: 15 MPa
Arbeitsdruck: 10 MPa
Maximale Korngröße: 0,5–1,5 cm
Vertikale Förderhöhe: 20 m
Horizontale Förderweite: 50 m
Förderrohrdurchmesser: Ø80 mm
Gesamtgewicht: 600 kg
Abmessungen: 1800 × 700 × 1100 mm

Parameter (Serienvergleich)
Modelle: YG-20, YG-30, YG-40, YG-50
Motorleistung: 22 kW (YG-20), 37 kW (YG-30), 45 kW (YG-40), 55 kW (YG-50)
Maximaler Auslassdruck: YG-30 26 MPa, YG-40 28 MPa, YG-50 28 MPa
Maximale theoretische Förderleistung: YG-30 16–18 m³/h, YG-40 20–22 m³/h, YG-50 35 m³/h
Maximale Korngröße: YG-30 ≤20 mm, YG-40 ≤30 mm, YG-50 ≤40 mm
Vertikale Förderdistanzen: YG-20 40 m, YG-30 80 m, YG-40 120 m, YG-50 150 m
Horizontale Förderdistanzen: YG-20 80 m, YG-30 140 m, YG-40 260 m, YG-50 300 m
Förderrohrdurchmesser: Ø80 / Ø100 / Ø125 mm je nach Modell
Gesamtgewicht: 1600 kg (YG-20) bis 2500 kg (YG-50)
Abmessungen: von 3400 × 1200 × 1600 mm bis 4200 × 1700 × 1750 mm je nach Modell

Anwendungsbereiche

• Wohnbau: Einfamilienhäuser, Dach- oder Kleinbereichsbetonierung.
• Wasserbau: Reparaturen kleiner Staudämme, Verstärkung von Bewässerungskanälen.
• Tunnel und Bergbau: Einsatz in stark beengten Bereichen.
• Kommunale Straßen: Urbane Straßensanierungen bei minimaler Verkehrsbeeinträchtigung.

Produktvarianten
Verfügbare Varianten und zugehörige Ausrüstung umfassen Pumpen-Mischer (integrierte Zuführung, Mischen und Pumpen) für die Vor-Ort-Mischung sowie kettengetriebene Betonpumpen für schwieriges Gelände, das autonome Bewegung und verbesserte Traktion erfordert.

Häufige technische Punkte

• Die horizontale Förderweite kann je nach Modell und Baustellenbedingungen bis zu 300 m erreichen.
• Mit verschleißfesten S-Ventilen und Schneidringen können die geförderten Volumina unter Normalbedingungen Zehntausende m³ erreichen.
• Die PLC-Steuerung überwacht die Schmierung und meldet Wartungsbedarf; die elektrischen Schaltkreise sind für einfache Feldreparaturen ausgelegt.
• Geeignete Materialien: Feinsteinbeton, leichtes Schaumenton-zement, Mörtel; maximale Korngröße bis zu 40 mm bei Modellen mit hoher Kapazität.

Technische Merkmale / Spezifikationen

• Brand: YG Machinery
• Hauptmodell (Beispiel auf der Seite): YG-10 — Motorleistung 15 kW, Förderleistung 6 m³/h, Max. Druck 15 MPa, Horizontal 50 m, Vertikal 20 m, Rohr-Ø Ø80 mm, Gewicht 600 kg, Abmessungen 1800×700×1100 mm
• Serienmodelle: YG-20 / YG-30 / YG-40 / YG-50 mit Motorleistungen von 22 kW bis 55 kW, Förderleistung bis 35 m³/h, vertikaler Förderhöhe bis 150 m, horizontal bis 300 m
• Schlüsselkomponenten: Kawasaki-Hydraulik, Siemens-Elektroteile (wo angegeben)
• Funktionen: S-Ventil-Design, automatische zentrale Schmierung, intelligente Druckregelung, optional Fernsteuerung
