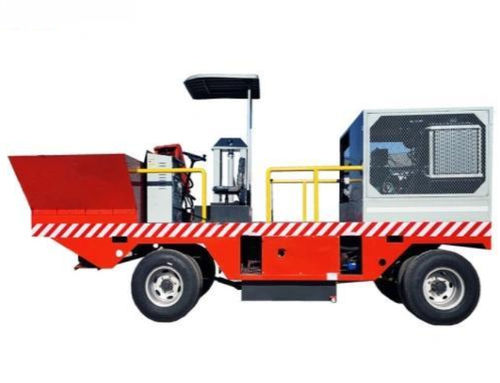

Gleit-Gleitschalungsfertiger YG-KB series

Übersicht
Die Maschine für Betonbordsteine verlegt 300–500 m/h und wandelt frischen Beton direkt in fertige Bordsteine ohne feste Schalungen um. Die Maschine ermöglicht kontinuierliches Verlegen mit einer 1 m³-Einfülltrichter und benötigt typischerweise 3–4 Bediener, wodurch die Abhängigkeit von Fachkräften reduziert wird.

Hauptvorteile

• Hohe Produktivität: Verlegegeschwindigkeit 300–500 m/h.
• Reduzierter Personalbedarf: in der Regel 3–4 Bediener pro Maschine.
• Bordsteine mit hoher Dichte: Hochfrequenzvibration minimiert Lufteinschlüsse für langlebige Ergebnisse.

Hauptmerkmale

• Auto-Sensoren: Echtzeitüberwachung hält die Linienabweichung innerhalb ±2 mm.
• Formvielfalt: über 100 Formprofile verfügbar und anpassbar.
• Kontinuierlicher Fluss: Verlegung läuft weiter, solange die Betonversorgung konstant ist.
• Automatische Nivellierung: passt Höhe und Richtung anhand von Richtleinen oder Lasersensoren an.
• Flexible Bedienung: beherrscht engere Wenderadien für schmale Stadtstraßen und Parkplatzzargen.

Parameter (Tabelle)
Modell: YG-KB20 | YG-KB30
Lenksystem: Automatisches Lenksystem | Automatisches Lenksystem
Motor: 65 kW, AC380V | 65 kW
Bordsteingröße: Höhe ≤ 600 mm, Breite ≤ 2000 mm | Höhe ≤ 1100 mm, Breite ≤ 2000 mm
Formgebungsverfahren: Hochfrequenzvibrator (angetriebener Vibrationsmotor)
Minimaler Wendekreis: 6800 mm
Verlegegeschwindigkeit: 1–7 m/min einstellbar | 1–10 m/min einstellbar (ca. 300–500 m/h)
Trichtervolumen: 1 m³
Maschinenabmessungen: 5000×2400×2800 mm | 5200×2400×2800 mm
Gewicht: ca. 6000 kg

Anwendungen

• Kommunale Straßen: schnelle Installation von Mittelstreifen und Bordsteinen in Stadtstraßen.
• Parkplätze: Verlegung komplexer, gekrümmter Bordsteine um Einkaufszentren.
• Landschaftsbau: Formung dekorativer oder wellenförmiger Bordsteine für Parks.
• Flughäfen: Herstellung hochfester Entwässerungsbordsteine für Start- und Rollbahnen.

Wartung

• Schmierung: Schmieren Sie die Hauptlager alle 8 Betriebsstunden.
• Sensorprüfung: Halten Sie die Linien-Sensoren frei von Staub und Schmutz.
• Verschleißteile: Ersetzen Sie Förderschneckenmesser bei über 10% Verschleiß, um den Druck zu erhalten.
• Reinigung: Reinigen Sie Förderschnecken und Formen sofort nach dem Verlegen, um Schäden durch ausgehärteten Beton zu vermeiden.

Profi-Tipp
Den Unterbau vor dem Start anfeuchten, damit der Boden dem Beton kein Wasser entzieht und Rissbildungen der Basis verhindert werden.

FAQ (Auswahl)

• Steile Neigungen: Die Maschine hat ausreichend Hydraulikleistung für Neigungen von 10%–15%.
• Betonfahrzeuggröße: Ein 6–8 m³ Mischfahrzeug ist ideal für kontinuierliche Versorgung.
• Formwechsel: Zwei Mitarbeiter können eine Form in unter 30 Minuten wechseln.

Technische Daten

• Serie/Modell: YG-KB Serie (YG-KB20, YG-KB30).
• Motorleistung: 65 kW.
• Verlegegeschwindigkeit: einstellbar, 1–10 m/min je nach Modell (ca. 60–600 m/h).
• Trichtervolumen: 1 m³.
• Maschinenmaße: 5000×2400×2800 mm (YG-KB20); 5200×2400×2800 mm (YG-KB30).
• Maximale Bordsteingröße: Höhe bis 1100 mm, Breite bis 2000 mm (modellabhängig).
• Minimaler Wendekreis: 6800 mm.
• Formungsverfahren: Hochfrequenzvibrator; angetriebener Vibrationsmotor.
• Typisches Gewicht: ca. 6000 kg.
• Linienabweichungskontrolle: innerhalb ±2 mm mit Auto-Sensoren.
