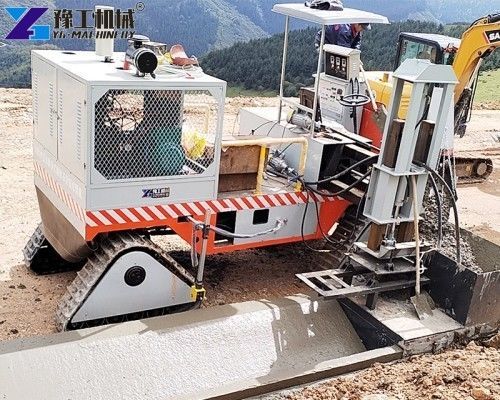

Gleitschalungsfertiger YG series

Übersicht
Diese Betonbordsteinmaschine führt die kontinuierliche Bordsteinextrusion für Autobahn-, Stadt- und Infrastrukturprojekte aus. Im Vergleich zur manuellen Herstellung erhöht die Maschine die Produktionsraten (typische kontinuierliche Extrusion bis zu 3 m/min ≈180 m/h), reduziert den Personaleinsatz vor Ort und gewährleistet reproduzierbare Bordstein-Geometrie und Verdichtung.

Kernvorteile
Die präzise Konstruktion hält Höhen- und Breitenabweichungen im Bereich von ±5 mm. Die Kombination aus Hochfrequenzvibration und angebrachtem Vibratormotor verbessert die Verdichtung vor Ort und reduziert Nacharbeiten. Hydraulikantrieb, automatische Lenkung und schnelle Nivellierung ermöglichen einen stabilen Betrieb auf unterschiedlichstem Gelände und sichern Profilgenauigkeit.

Schlüsseltechnologien

• Hydraulisches Antriebssystem für stabile Traktion und Leistungsabgabe
• Automatische Lenkung und schnell ansprechende Nivellierung (Anpassungen < 0,5 s)
• Profilverfolgungssensoren (ultraschall- oder laserscanner) für kontinuierliche Ausrichtung
• Hochfrequenzvibrator mit angebrachtem Vibratormotor zur verbesserten Verdichtung
• Automatisierte Materialfluss- und Höhenregelung zur Begrenzung von Abweichungen und Materialverschwendung

Anwendungsbereiche

• Bordsteine am Fahrbahnrand von Autobahnen und Mittelstreifen
• Perimeterbordsteine von Parkplätzen und Abgrenzungen von Fahrradwegen
• Entwässerungsrinnen und Kanten von Drainagekanälen
• Randentwässerungen von Start- und Landebahnen sowie präzise Infrastrukturarbeiten
• Landschaftsbegrenzungen und Projekte mit wechselbaren Formen

Modelle und Varianten (Zusammenfassung)

• YG-20 — tragbare Radversion
• YG-30 — tragbare Kettenversion

Produktparameter (Tabelle)
Model | YG-20 | YG-30
Typ | Portable wheel type | Crawler portable
Lenksystem | Automatic steering system | Automatic steering system
Motor | 65 kW, AC380V Viertakt-Turbo-Dieselmotor | 65 kW
Nennspeed | 1500 rpm |
Bordsteingröße | Höhe ≤ 600 mm, Breite ≤ 2000 mm | Höhe ≤ 1100 mm, Breite ≤ 2000 mm
Formverfahren | Hochfrequenzvibrator, angebrachtes Vibratormotor (beide Modelle)
Min. Wendekreis | 6800 mm | 6800 mm
Einbaurate | 1–7 m/min einstellbar | 1–10 m/min
Trichtervolumen | 1 m³ | 1 m³
Maschinenmaße | 5000 × 2400 × 2800 mm | 5200 × 2400 × 2800 mm
Gewicht | 6000 kg | 7000 kg

Leistungsanmerkungen
Die typische Fähigkeit zur kontinuierlichen Extrusion liegt bei bis zu 3 m/min (≈180 m/h), abhängig von Baustellenbedingungen und Materialzusammensetzung. Die Präzision beträgt typischerweise ±5 mm; Formabmessungen sind über austauschbare Formen anpassbar, um Entwässerungs- oder architektonische Anforderungen zu erfüllen.

Return on Investment (ROI)
Die industrielle Lebensdauer übersteigt häufig 10 Jahre. Reduzierter Personalbedarf, höhere Tagesleistung und Materialeinsparungen (bis zu ~15% weniger überschüssiger Beton gegenüber manuellen Methoden) tragen zu einer schnellen Amortisation bei mittelgroßen bis großen Projekten bei.

Fallstudien-Highlights
In einem großen Straßenbauprojekt in heißem Klima erreichte die Maschine eine nachhaltige Tagesproduktion von bis zu 1,5 km/Tag durch stabile Hydrauliksteuerung und schnelle Verlegung, um ein vorzeitiges Abbinden zu vermeiden.

Technische Daten

• Modelle: YG-20, YG-30
• Motorleistung: ≈65 kW (Viertakt-Turbodiesel, AC380V angegeben)
• Nennmotordrehzahl: 1500 rpm (YG-20 angegeben)
• Pflastergeschwindigkeitsbereich: YG-20 = 1–7 m/min; YG-30 = 1–10 m/min
• Maximale kontinuierliche Extrusion (Beispiel): bis zu 3 m/min (baustellenabhängig) ≈180 m/h
• Formverfahren: Hochfrequenzvibrator mit angebrachtem Vibratormotor
• Bordsteinleistung: YG-20 Höhe ≤600 mm, Breite ≤2000 mm; YG-30 Höhe ≤1100 mm, Breite ≤2000 mm
• Trichtervolumen: 1 m³
• Min. Wendekreis: 6800 mm
• Maschinenabmessungen: YG-20 = 5000×2400×2800 mm; YG-30 = 5200×2400×2800 mm
• Gewicht: YG-20 = 6000 kg; YG-30 = 7000 kg
• Lenkung: Automatisches Lenksystem
• Typische Genauigkeit: ±5 mm
