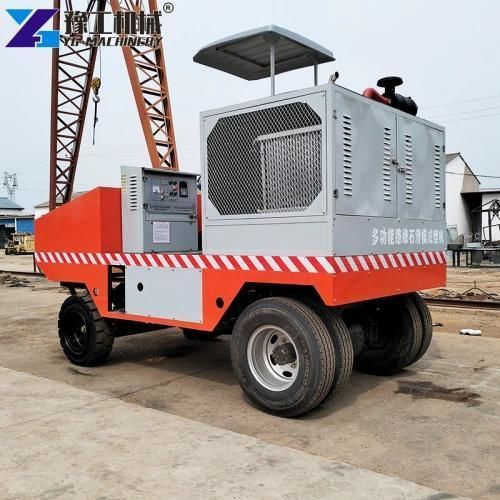

Gleitschalungsfertiger YG-KB20

Übersicht
Eine Slipform-Maschine für Straßenbordsteine ermöglicht die kontinuierliche Ein-Pass-Formung von Betonbordsteinen mit typischen Arbeitsgeschwindigkeiten von 5–10 m/min und beschleunigt Projekte im Vergleich zu manuellen Schalungen deutlich. Der Ein-Pass-Betrieb entfällt die Trocknungszeiten und reduziert den Personalbedarf, was die Terminverlässlichkeit bei linearen Arbeiten wie Autobahnen, städtischen Mittelstreifen und Flugfeldrändern erhöht.

Hauptvorteile

• Ein-Pass-Slipform-Betrieb (keine manuellen Schalungen erforderlich)
• Hohe Pflastergeschwindigkeit: typisch 5–10 m/min (modellabhängig)
• Signifikante Personaleinsparungen: bis zu ~70% Reduktion in typischen Projekten
• Lasergestützte Präzision (±2 mm) für Langstrecken-Alignment
• Kompatibel mit Trockenmischbeton/low-slump für monolithische, durchgehende Bordsteine
• Integrierte Vibrationssysteme: Hochfrequenz-Vibrator und angeschlossener Vibrationsmotor

Parameter (Tabelle)

• Modellreihe: YG-KB20 / YG-KB30
• Lenksystem: automatisches Lenksystem (beide Modelle)
• Motorleistung: ca. 65 kW (AC380V, je nach Spezifikation)
• Bordsteingröße: YG-KB20 — Höhe ≤ 600 mm, Breite ≤ 2000 mm; YG-KB30 — Höhe ≤ 1100 mm, Breite ≤ 2000 mm
• Formgebungsverfahren: Hochfrequenz-Vibrator (beide Modelle)
• Angebrachter Vibrationsmotor: vorhanden (beide Modelle)
• Min. Wendekreis: 6800 mm (beide Modelle)
• Pflastergeschwindigkeit: YG-KB20 — 1–7 m/min einstellbar; YG-KB30 — 1–10 m/min einstellbar
• Trichtervolumen: 1 m³ (beide Modelle)
• Maschinenabmessungen: 5000×2400×2800 mm (YG-KB20); 5200×2400×2800 mm (YG-KB30)
• Typisches Gewicht: ~6000 kg (YG-KB20); YG-KB30 Gewicht je nach Konfiguration

Technische Kernvorteile

• Lasergesteuertes System mit ±2 mm Genauigkeit zur Minimierung kumulativer Ausrichtungsfehler über lange Strecken
• Kompatibilität mit Trockenmischbeton für sofortige Formstabilität und langlebige monolithische Bordsteinstrukturen
• Automatische Lenkung und sensorunterstütztes Nivellieren für präzise Linienführung in Kurven und Steigungen

Anwendungsbereiche

• Autobahnen: Bankettbordsteine und langstreckige Bordsteinverlegung
• Städtischer Verkehr: Mittelstreifen, städtische Bordsteinarbeiten
• Luftfahrt: Entwässerungsrinnen und Bordsteine an Start- und Landebahnrändern
• Gewerbliche Flächen: Parkplatzbegrenzungen und ähnliche Baustellenarbeiten

FAQ

• Benötigt die Maschine einen speziellen Betonmischung? Ja — sie arbeitet am besten mit Trockenmischbeton (low-slump), um die sofortige Formstabilität zu gewährleisten.
• Wie bleibt die Linie gerade? Die Maschine verwendet Laserführung, Lenksteuerung und Nivelliersensoren, um Geradeauslauf zu gewährleisten und Kurven sowie Steigungen zu bewältigen.

Erfolgsfall (Auszug)
Ein Autobahnprojekt reduzierte das Team von etwa 30 Arbeitern auf rund 5 durch den Einsatz der Slipform-Maschine, was eine vorzeitige Fertigstellung und Einsparungen bei Material- und Personalkosten ermöglichte.

Technische Daten / Spezifikationen

• Modellreihe: YG-KB (Beispiele: YG-KB20, YG-KB30)
• Lenkung: automatisches Lenksystem
• Motorleistung: ca. 65 kW (modellabhängig)
• Bordsteinkapazität: bis 2000 mm Breite; Höhe bis 600 mm (YG-KB20) bzw. bis 1100 mm (YG-KB30)
• Vibration: Hochfrequenz-Vibrator und angeschlossener Vibrationsmotor
• Min. Wendekreis: 6800 mm
• Pflastergeschwindigkeit: einstellbar (YG-KB20: 1–7 m/min; YG-KB30: 1–10 m/min)
• Trichtervolumen: 1 m³
• Maschinenmaße: 5000×2400×2800 mm (YG-KB20); 5200×2400×2800 mm (YG-KB30)
• Typisches Gewicht: ~6000 kg (YG-KB20)
