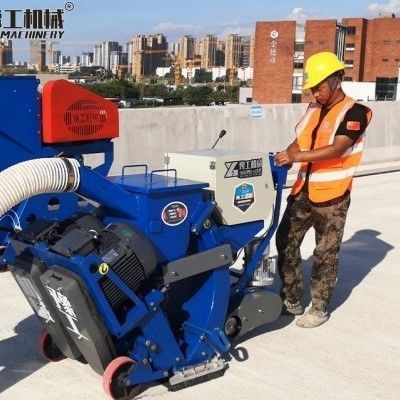

Einscheiben-Strahlanlage YG series

2 Turbinenfür Bödenfür Metall

Übersicht
Diese Boden-Strahlmaschine ist für die industrielle Oberflächenvorbereitung von Beton- und Stahlflächen vor Beschichtung oder Overlay ausgelegt. Sie erzeugt konsistente CSP 3–5 Profile und integriert Korngrund-Recycling und Staubabsaugung zur Minimierung von Medienverlust und Luftverschmutzung.

Wichtige Betriebsinformationen & Hinweise

• Effizienz und Strahlbild hängen vom korrekten Winkel des Steuerkäfigs ab: kleine Fehlstellungen verschieben das Musterzentrum und reduzieren die Aufprallenergie über die Arbeitsbreite.
• Bei Asphalt oder klebrigen elastomeren Rückständen erhöhen Sie die Fahrgeschwindigkeit, um Verstopfungen der Separatoren und Beschichtung der Körnung zu reduzieren.
• Prüfen Sie täglich den Messerverschleiß und ersetzen Sie vollständige, passende Messersätze, wenn die Dicke etwa 2/3 des Originals erreicht, um Unwuchten an Lagern zu vermeiden.
• Bei hoher Luftfeuchte den Staubsammelbehälter am Ende jeder Schicht entleeren, um Krustenbildung und vorzeitigen Filterausfall zu verhindern.

Parameter (Herstellerangaben)
Modelle: YG-270 (Single) | YG550/600 (Double) | YG-850 (Double)
Strahlradesdurchmesser: 200 mm
Arbeitsbreite: 270 mm | 550/600 mm | 800 mm
Fahrgeschwindigkeit: 0,5–20 m/min | 0,5–33 m/min | 0,5–33 m/min
Betonreinigungseffizienz: ≥180 m2/h | ≥400 m2/h | ≥600 m2/h
Stahlplattenreinigungseffizienz: 15–25 m2/h | 75–100 m2/h | 100–160 m2/h
Staubanschlussdurchmesser: 120 mm | 150 mm | 150 mm
Empfohlener Stahlstrahlkorn-Durchmesser: 1,2–1,5 mm | 1,5–1,8 mm | 1,5–1,8 mm
Stahlstrahlverbrauch: ~10 g/m2
Staubsammler: sieben- oder achtkerniges automatisches Rückspül-Vakuum (modellabhängig)
Leistung Strahlradmotor: 11 kW | 11*2 kW | 15*2 kW
Leistung Fahrmotor: 0,5 kW | 1,5 kW | 1,5 kW
Maße (mm): 1000×300×1100 | 1950×720/775×1400 | 1950×1020×1550
Gewicht: 150 kg | 570 kg | 700 kg
Stromversorgung: 400V, 50Hz, 100A, CEE-Steckdose

Strahlrad, Messer & Abrasivaufbereitung
Der Hersteller verwendet investitionsgegossene Hochchrom-Verschleißlegierungs-Messer (Cr12MoV), ausgelegt für hohe Drehzahlen (~2800 U/min) mit einer erwarteten Lebensdauer eines Messersatzes von ca. 150–180 Stunden Dauerbetrieb. Die Innenauskleidung der Rückprallkammer besteht aus verschleißfestem Mangansstahl (Mn12) und einer labyrinthischen Dichtungsgeometrie, die das zurückprallende Material in einen Zyklonabscheider leitet und eine ~99,5% Luftwasch-Trennung sowie geringeren Nachschubbedarf erreicht.

Wartung & empfohlene Vorgehensweisen

• Medienreinheit sicherstellen: kontaminierte Körnung mit Schlacke, Fremdkörpern oder Gesteinskörnungen ausschließen, um beschleunigten Verschleiß zu vermeiden.
• Überwachen Sie die Luftleistung des Staubsammlers (CFM): reduzierte Luftmenge lässt Staub in der Rückprallkammer ansammeln und verschlechtert die Korntrajektorie und Produktivität.
• Ersatz von Messersätzen paarweise und Überprüfung der Auswuchtung schützen Lager und Spindelbaugruppen.

FAQ (Auswahl)

• Ungleiches Strahlbild, das auf einer Seite stärker arbeitet — prüfen Sie die Perimeter-Gummidichtungen auf Verschleiß oder Risse und richten Sie die Skalenplatte des Steuerkäfigs neu aus.
• Wie verlängert man die Lebensdauer von Auskleidungen und Messern? — Nur sauberes, passendes Medium verwenden; kontaminiertes oder steiniges Medium erhöht den Verschleiß stark.
• Kann die Maschine >5 mm Mörtel entfernen? — Shot blasting ist wirksam gegen Laitance und dünne Schichten (CSP 3–5). Für >5 mm Material zuerst mit einem Fräser abtragen und anschließend mit der Strahlmaschine nacharbeiten.

Technische Daten

• Brand: YG Machinery China
• Handelsbezeichnung: YG Floor Shot Blasting Machine
• Verfügbare Modelle: YG-270 (Single), YG550/600 (Double), YG-850 (Double)
• Strahlradesdurchmesser: 200 mm
• Arbeitsbreiten: 270 / 550–600 / 800 mm
• Fahrgeschwindigkeit: 0,5–20 m/min (YG-270); bis zu 33 m/min (YG550/600, YG-850)
• Betonreinigungseffizienz: ≥180 / ≥400 / ≥600 m2/h
• Empfohlenes Strahlkorndurchmesser: 1,2–1,5 mm oder 1,5–1,8 mm
• Stahlstrahlverbrauch: ca. 10 g/m2
• Staubanschluss: 120 mm oder 150 mm
• Leistung Strahlrad: 11 kW / 11*2 kW / 15*2 kW
• Stromversorgung: 400V, 50Hz, 100A, CEE-Steckdose
• Gewicht: 150 kg / 570 kg / 700 kg
