Gleitschalungsfertiger YG-KB series

Produktübersicht

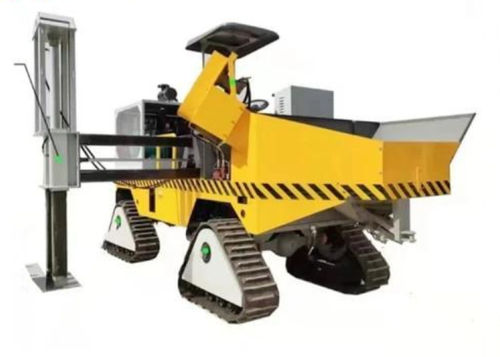

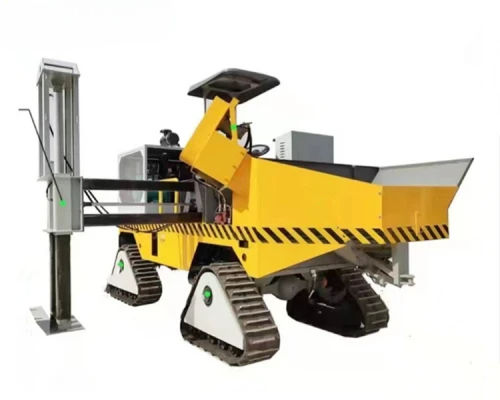

Die Betonbordsteinmaschine ist eine schwere Baumaschine für den Straßenbau, ausgelegt für das kontinuierliche In-situ-Slipform-Verfahren zur Herstellung von Bordsteinen und Rinnen. Die Maschine verwendet eine Schneckenförderung, um frischen Beton in eine Form zu transportieren, und einen Hochfrequenz-Vibrator zur Verdichtung und für eine gleichmäßige Oberfläche. Sie ersetzt vorgefertigte Methoden und wird für Autobahnrandstreifen, städtische Mittelstreifen und Landschaftskanten eingesetzt; mit automatischer Lenkung meistert sie gerade Abschnitte und komplexe Kurven mit hoher Positionsgenauigkeit.

Tipp
Überprüfen Sie die Steuer- und Spurgenauigkeit bei kurvenreichen Projekten: doppelte automatische Lenksysteme minimieren Seitenabweichungen und halten die Fahrbahnbreite über verschiedene Radien konstant.

Anwendungen

• Kommunale Arbeiten: Parkflächenränder, städtische Mittelstreifen und Straßenrandborde.
• Infrastruktur: schnelle Begrenzung von Entwässerungsrinnen, Bordsteine an Autobahnrandstreifen und Flughafenumrandungen (je nach Konfiguration).
• Landschaftsbau und Sonderbauwerke: durchgehende Landschaftsborduren, Jersey-Barriere-Elemente und kundenspezifische Bordsteinprofile.

Hauptmerkmale

• Duales automatisches Lenksystem zur Reduzierung der Positionsabweichung in Kurven um über 95 % und zur Einhaltung der exakten Fahrbahnbreite.
• Anti-Rutsch-Selbstverriegelungsfunktion zur Beibehaltung der eingestellten Geschwindigkeit an Hängen und zur Vermeidung von Abrutschen während der Rinnenbildung.
• Starke 4WD-Antriebskomponenten und Antriebsstrang: typischerweise mit 65 kW Vierzylinder-Turbodieselmotor ausgestattet, um Material auf leichten Gefällen zu schieben.
• Formverfahren: Hochfrequenz-Vibrator mit angebrachtem Vibrationsmotor für verbesserte Betondichte und Oberflächenqualität.
• Schneckenzuführung mit hochdrehmomentigem Hydraulikmotor und verschleißfesten Schaufeln; empfohlene Korngröße 5–16 mm zur Vermeidung von Verstopfungen.
• Zweistufige Hydraulikkühlung (Wasser + Luft) zur Senkung der Öltemperaturen und Verlängerung der Lebensdauer von Pumpen/Motoren.

Parameter - YG-KB20
Modell: YG-KB20
Lenksystem: Automatisches Lenksystem
Motor: 65 kW, AC380V
Typ: Vierzylinder-Turbodiesel
Nenn-Drehzahl: 1500 rpm
Bordsteingröße: Höhe ≤ 600 mm, Breite ≤ 2000 mm
Formverfahren: Hochfrequenz-Vibrator
Angebaute Vibrationsmotor
Minimaler Wendekreis: 6800 mm
Verlegegeschwindigkeit: 1–7 m/min (einstellbar)
Laderaumvolumen: 1 m³
Maschinenabmessungen: 5000 × 2400 × 2800 mm
Gewicht: 6000 kg

Parameter - YG-KB30
Modell: YG-KB30
Lenksystem: Automatisches Lenksystem
Motor: 65 kW
Bordsteingröße: Höhe ≤ 1100 mm, Breite ≤ 2000 mm
Formverfahren: Hochfrequenz-Vibrator
Angebaute Vibrationsmotor
Minimaler Wendekreis: 6800 mm
Verlegegeschwindigkeit: 1–10 m/min (einstellbar)
Formhub: 1200 mm
Laderaumvolumen: 1 m³
Maschinenabmessungen: 5200 × 2400 × 2800 mm
Gewicht: 7000 kg

Betriebsanmerkungen & Vorteile

• Geeignet für kontinuierliche Slipform-Verlegung von Bordsteinen und Rinnen auf Autobahnen, städtischen Straßen, Parkplätzen und Landschaftsgrenzen.
• Doppelte Lenk- und Anti-Rutsch-Systeme verbessern Genauigkeit, Sicherheit und Wiederholbarkeit auf kurvenreichen Trassen und Hängen.
• Einstellbare Verlegegeschwindigkeit passt sich verschiedenen Mischungsrezepturen und Baustellenbedingungen an.
• Mehrere Konfigurationen (Kettenfahrwerk/Fahrgestell, verschiedene Formhübe) zur Anpassung an Projektanforderungen und Baustellenzugang.

FAQ - Kernpunkte

• Empfohlene Korngröße: 5–16 mm für zuverlässige Schneckenförderleistung.
• Wartung: Zweistufige Kühlung reduziert Hydrauliktemperaturen und verringert Wartungshäufigkeit und -kosten.

Technische Spezifikationen

• Handelsbezeichnung: YG-KB Serie (Beispiele: YG-KB20, YG-KB30).
• Lenkung: Duales automatisches Lenksystem für hohe Kurvenpräzision.
• Anti-Rutsch: Integrierte Selbstverriegelungsfunktion für Hangstabilität.
• Motorleistung: Typisch 65 kW, Vierzylinder-Turbodiesel.
• Nenn-Drehzahl: 1500 rpm (typischer Wert für KB20).
• Bordsteindimensionen: KB20 Höhe ≤ 600 mm; KB30 Höhe ≤ 1100 mm; beide Breite ≤ 2000 mm.
• Formung: Hochfrequenz-Vibrator mit angebrachtem Vibrationsmotor.
• Minimaler Wendekreis: 6800 mm.
• Verlegegeschwindigkeit: Einstellbar; KB20 1–7 m/min, KB30 1–10 m/min.
• Laderaumvolumen: 1 m³.
• Maschinenabmessung: ca. 5000–5200 mm Länge × 2400 mm Breite × 2800 mm Höhe.
• Gewicht: ca. 6000–7000 kg je nach Modell.
• Empfohlene Korngröße: 5–16 mm.
• Hydraulikkühlung: Zweistufig (Wasser + Luft) zur Verlängerung der Bauteillebensdauer.
