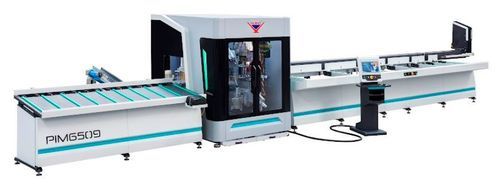

8-Achsen-Bearbeitungszentrum PIM 6509

horizontalfür PVC11 Werkzeuge

Produktinformation
Der PIM 6509 ist ein 8-Achsen CNC-Bearbeitungszentrum zum Verarbeiten von PVC-Profilen (Rahmen und Flügel). Die Maschine bearbeitet vier Seiten: Fräsen, Schlossbohrungen, Wasserleisten, Scharnier- und Griffbohrungen, Kennzeichnung und Sägeabschnitte. Fräsen und Schneiden können gleichzeitig erfolgen. Ein automatischer Förderer für 7 Profile und ein pneumatischer 3-Achsen-Greifer übernehmen Beschickung und Positionierung. Die Optimierungssoftware reduziert Verschnitt; die Teile können per Barcode für Schweiß-/Montageprozesse gekennzeichnet werden.

ALLGEMEINE MERKMALE

• 8-Achsen-Servo-CNC-Steuerung für synchronisierte Bewegungen
• Vollautomatische Einzugs-, Transport-, Positionier-, Schneide- und Übergabeeinheiten
• Vierseitige Bearbeitung: Fräsen, Schlossbohrungen, Wasserprofile, Scharnier-/Griffbohrungen, Kennzeichnung, Sägeschnitte
• Pneumatischer 3-Achsen-Greifer für präzise Profilhandhabung
• Horizontale und vertikale Spannvorrichtung beim Sägen
• Verarbeitungskapazität: 2.200–2.400 Laufmeter / 8 Stunden
• Automatischer Förderer mit Kapazität für 7 Profile
• Servogesteuertes Abwärts-Sägeblatt Ø550 mm, verstellbar 30°–150°
• On‑machine‑Optimierung zur Minimierung von Verschnitt
• Remote‑Desktop‑Verbindung für technischen Support
• Bedienoberfläche kompatibel mit CAD; Windows‑PC mit 15,6" Touch‑LCD
• Einfache Integration mit CNC‑Schweiß-, Kantenglätt‑ und Schraubmaschinen
• Automatische Erkennung von Rahmen‑ und Flügelprofilen (Datenbank)
• Automatische Schmierstoffzufuhr und LED‑Innenbeleuchtung

STANDARDZUBEHÖR

• 11 Werkzeuge (Fräser und Bohrer)
• Barcode‑Drucker
• Sicherheitsumzäunung
• Tastatur und Maus

OPTIONALES ZUBEHÖR

• Abgewinkeltes Späneförderband
• Werkstattlogistik‑Ausstattung (siehe technische Dokumentation)
• Ersatzsägeblatt Ø550 mm
• Ersatzfräser (siehe technische Dokumentation)
• VCE 4000 Spänesauger

TECHNISCHE SPEZIFIKATIONEN (TABELLE)
Spindel-/Fräsgeschwindigkeit: 2.440 RPM
Sägeblattdrehzahl: 18.000 RPM
Sägeblatt Ø / Bohrung: D: Ø550 mm · d: Ø30 mm
Luftverbrauch / Pneumatik: 250 L/min.
Gesamtmaße (B x L x H): 279 x 1.344 x 231 (Einheiten wie in der Quelle angegeben)
Maschinengewicht: 3.650 Kg

MERKMALE / TECHNISCHE DATEN

• 8‑Achsen CNC‑Servosteuerung
• Beschickungskapazität: 7 Profile auf automatischem Förderer
• Leistungskapazität: 2.200–2.400 Laufmeter / 8 Stunden
• Pneumatischer 3‑Achsen‑Greifer
• Abwärts‑Sägeblatt Ø550 mm, 30°–150° Schwenkbereich
• Gleichzeitiges Fräsen und Schneiden
• Dynamische Optimierungssoftware zur Verschnittreduzierung
• Windows‑PC Steuerung mit 15,6" Touchscreen
• Fernwartung per Remote‑Desktop
• Automatische Schmierung und LED‑Innenbeleuchtung
