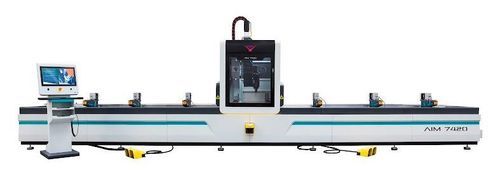

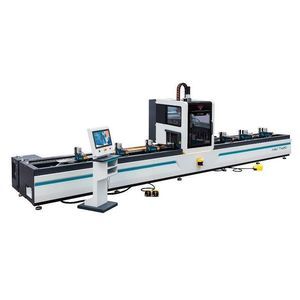

Abläng- und Profilbearbeitungszentrum / Multifunktion AIM 7420

CNCfür Aluminiumprofilefür PVC-Profile

Produktübersicht
Die AIM 7420 ist ein CNC-gesteuertes 4-Achsen-Profilbearbeitungs- und Schneidzentrum, ausgelegt für die Bearbeitung von Aluminium- und PVC-Profilen, niedriglegierten Kohlenstofflegierungen und dünnwandigen Stahlprofilen. Die 4. Achse ermöglicht die Bearbeitung von drei Profilflächen. Der Doppelstationsbetrieb erlaubt kontinuierliche Verarbeitung: Während eine Station bearbeitet wird, bereitet der Bediener die andere vor. CAMPROX ermöglicht automatische Erkennung und Positionierung der Spannbacken. Das Magazin fasst bis zu 11 Werkzeuge, einschließlich einer Ø180 mm Säge. Ein metallisches Schalldämmgehäuse um die Bearbeitungseinheit erhöht die Sicherheit.

Wesentliche Merkmale

• 4-Achsen-CNC-Bewegung für Bohrungen, Nuten, Eckfreistellungen, Sägeschnitte, Gewindeschneiden und Fließbohren auf drei Flächen.
• Doppelstationsbetrieb für unterbrechungsfreie Verarbeitung (AIM 7420 Modelle).
• 11-fach Werkzeugmagazin einschließlich Fräsern und Ø180 mm Sägeblatt.
• Fließbohren und Hartgewindeschneiden M4–M10 mit Encoder-Spindel verfügbar bei AIM 7420T.
• Automatische Spannbackenerkennung und Positionierung via CAMPROX.
• Metallisches Schalldämmgehäuse um die Bearbeitungseinheit zum Lärmschutz und zur Sicherheit.
• PLC-gesteuerte Werkzeugkühlung mit 2 Ausgängen und Patronenschmierung für X-, Y- und Z-Achsen.
• Standardmäßig 8 pneumatische Profilspannbacken für AIM 7420 (4 für AIM 4420), optional erweiterbar; 2 pneumatische Auflagen zur X-Richtung Rückstellung.
• 21-Zoll-Farb-Touchscreen, ISO 'G' Code-Programmierung und Programmimport per USB.
• Remote-Support-Fähigkeit und mehrsprachige Benutzeroberfläche.
• Betriebssicherheit durch 3-Zonen-Feldscanner und LED-Beleuchtung im Schrank.

Standardzubehör

• CAMPROX Software für CNC-Programmierung.
• Tastatur- und Maus-Set für Programmierung.
• Sicherheitszaun um die Maschine.
• 8 pneumatische Profilspannbacken (AIM 7420).
• 2 pneumatische Auflagen.
• Späneschale im Maschinenrahmen.

Optionale Zubehörteile

• Satz von Schneidwerkzeugen, Werkzeughaltern und Spannzangen.
• CAD-EXTRACT Software für IGES-Dateien.
• Automatisches Werkzeuglängenmessgerät.
• Spänetransportband zur Späneförderung.
• Ölnebelabsauger.
• Spezial-Sägeblatt-Kit und Ersatzsägeblatt Ø180 × 5 × d: Ø30 Z = 45.
• Handbediengerät.
• Verstellbares Spanndrucksystem und 4 zusätzliche Spannbacken als Option.
• Barcode-Leser.

Technische Daten
Elektrische Leistung: 18 kW / 400V AC 3P+PE / 50/60 Hz.
Frässpindel Drehzahl: 3.000 RPM.
Sägewellendrehzahl: 20.000 RPM.
Sägeblattmaß: D: Ø180 x d: Ø30 mm.
Kühl-/Luftdurchfluss: 250 L/min.
Arbeitsdruck: 6–8 bar.
Abmessungen (LxBxH): 180 x 885 x 275.
Produktgewicht: 3810.0 kg.

Technische Merkmale

• Modell: AIM 7420 — 4-Achsen CNC-Profilbearbeitungs- und Schneidzentrum.
• Doppelstations-Automatik für kontinuierliche Verarbeitung.
• 11-fach Werkzeugmagazin inkl. Ø180 mm Säge.
• Automatische Spannbackenpositionierung via CAMPROX; 8 pneumatische Spannbacken standardmäßig (AIM 7420).
• Fließbohren und Hartgewindeschneiden M4–M10 (AIM 7420T Variante).
• 21-Zoll-Farb-Touchscreen; ISO 'G' Code; USB-Import.
• Sicherheit: Schalldämmgehäuse und 3-Zonen-Feldscanner.
• PLC-Werkzeugkühlung, Patronenschmierung und LED-Beleuchtung.
