Abläng- und Profilbearbeitungszentrum / CNC AIM 3410

Multifunktionfür PVC-Profilefür Aluminiumprofile

Produktinfo

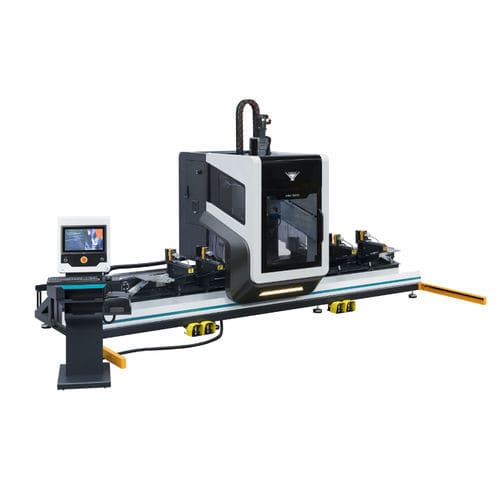

Die AIM 3410 und AIM 3410 CBN sind CNC‑Bearbeitungszentren mit 4 Achsen, entwickelt für Fräsen, Sägen und kombinierte Bearbeitungen von Aluminium‑ und PVC‑Profilen. Die 4. Achse ermöglicht die Bearbeitung an drei Profilflächen. Ein bewegliches In‑Line‑Werkzeugmagazin mit 8 Werkzeugplätzen ist auf dem Bearbeitungskopf montiert, um Werkzeugwechselzeiten zu minimieren. Die Maschine verfügt über eine Ø180 mm Säge für Fassaden‑ und Profilzuschnitte. Automatische Spann­erkennung und -positionierung, eine bewegliche Kabine mit transparentem Polycarbonatfenster und ein Bedienerschutz sorgen für sichere, überwachte Abläufe.

Allgemeine Merkmale

• CNC‑Bewegungssteuerung auf 4 Achsen für komplexe Profilbearbeitungen
• Bewegliches In‑Line Werkzeugmagazin: 8 Werkzeuge (7 Fräser + 1 Sägeblatt) am Kopf montiert
• Automatische Spann­erkennung und automatische Positionierung
• PLC‑gesteuerte Sprühkühlungseinheit für Werkzeuge
• Vier automatische Spannvorrichtungen serienmäßig zur Werkstückfixierung
• Pneumatischer Anschlag zur X‑Richtung Rückstellung (1x serienmäßig, 2. optional)
• Patronenschmierung für X, Y und Z Achsen
• Spezial‑CAM‑Software entwickelt vom Yilmaz‑Engineering‑Team
• 15‑Zoll Farbtouchscreen; Programmimport via USB; Standard ISO G‑Code Programmierung
• Remote‑Support Fähigkeit und mehrsprachige Benutzeroberfläche
• Schallisoliergehäuse (CBN Option) und LED‑Beleuchtung im Schrank
• Massive Stahlkonstruktion und dynamischer Portalaufbau
• Optionaler Handcontroller für Probeläufe

Serienzubehör

• Tastatur und Maus für die Programmierung
• Sicherheitszaun um die Maschine
• 4 Profilspannbacken
• 1 pneumatischer Anschlag links
• Spänewanne im Maschinenrahmen

Optionale Zubehörteile

• Schnittwerkzeuge, Werkzeughalter, Spannzangen und Zubehörsets (Beispielset: 6 Fräser — 2× Ø5, 1× Ø6, 1× Ø8, 1× Ø10, 1× Ø12)
• 8 Stk. HSK F63 Werkzeughalter
• Spannzangensätze (z. B. 3× Ø5‑6, 1× Ø7‑8, 1× Ø9‑10, 1× Ø11‑12)
• Formhöhen‑Kits (4 Stk.)
• Zweiter Referenzprofil‑Auflager rechts (für Standard‑ und Schaltschrankversion)
• Automatische Werkzeuglängenmessung
• Spezial‑Sägeblatt‑Kits
• Handbediengerät
• CAMQUIX 4‑Achsen Software (CAMPROX) und UNILINK ONBOARD 4‑Achsen Schnittstellen‑Software
• Zusätzliche Spannvorrichtung AIM 3410
• Barcode‑Leser
• Klimatisierung für den Schaltschrank
• Schaltschrankversion: AIM 3410 CBN

Technische Spezifikationen

• Elektrik: 11,5 kW / 25A / 400V AC 3P+PE / 50/60 Hz
• Spindeldrehzahl Fräsen: 3.000 RPM
• Werkzeug/Säge Drehzahl: 24.000 RPM
• Sägeblatt: D Ø180 mm; Bohrung Ø30 mm
• Luftverbrauch: 250 L/min
• Pneumatischer Druck: 6–8 bar
• Abmessungen (Herstellerangabe): 241 x 516 x 285
• Gewicht (Varianten): 1.850 kg / 1.430 kg
