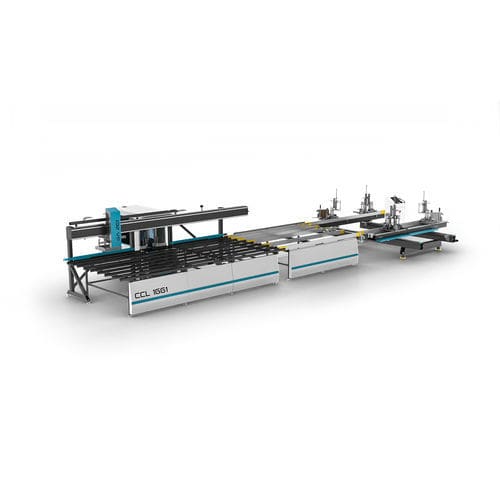

Linie zum Schweißen und Entgraten / Eck CCL 1661

manuellautomatischRoboter

Produktübersicht
Die CNC‑gesteuerte CCL 1661 ist eine PVC‑Vier‑Ecken Schweiß‑ und Eckreinigungsanlage zur integrierten Ausführung von Schweißen, Kühlung, Roboter‑Transfer und Eckbearbeitung. Nach dem Schweißen an der DK 540 gelangt der Rahmen automatisch zur Kühl‑Einheit (SA 251). Die Roboter‑Einheit (SA 261) übernimmt die Rahmen und führt sie durch Drehen zur CNC‑Eckreinigungsmaschine (CNC 609 oder CNC 611).

Technische Daten
Stromversorgung: 12 kW / 400V AC 3P PE 50/60 Hz.
Spindel (Fräse): 6000 RPM
Drehzahl (Säge): 18.000 RPM
Scheibendurchmesser / Bohrung: D: Ø250 mm - d: 30/32 mm
Luftdurchfluss / Kühlmittel: 150 L/min.
Luftdruck: 6-8 bar
Abmessungen (L x B x H): 2472 x 11725 x 207 (wie angegeben)
Gewicht: 3931 / 3776 kg

Allgemeine Merkmale

• Yılmaz Programm zur Reinigung kundenspezifischer Profile
• Manueller und automatischer Betrieb
• Automatische Erkennung von Flügel‑ und Rahmentypen
• Messsystem für Profilbreite und -höhe
• 11 automatische Profilreinigungsmesser
• Getrennte Reinigungsmesser für farbige und weiße Profile
• Automatische zentrale Schmieranlage
• Windows‑basiertes Touchscreen
• Profilprogramm‑Transfer per USB‑Flash
• Ferndiagnose und technischer Support möglich
• Bewegliches Bedienfeld
• Geschwindigkeitsänderung während des Prozesses
• Leistung: 220 Rahmen / 8 Std. (mit CNC 609) oder 270 Rahmen / 8 Std. (mit CNC 611)
• Sichtbare Bildschirmalarme und Warnungen
• Phasenkontrolle und Niederdruckkontrolle
• Reinigung aller vier Ecken und End‑of‑Line Transfer durch automatisches Rotationsroboter‑System
• Automatische Bewegung in 2 oder 4 Achsen
• Automatischer Übergang im Schweißbereich 0,2–2,0 mm (Yılmaz‑Funktion)
• Automatikbetrieb integrierbar mit Barcode‑Leser oder manuell nach eingegebenen Abmessungen
• Schweißung von Lame‑Flügeln möglich
• Eingabe und Speicherung der Schweißparameter am Bildschirm
• Schneller und einfacher Teflon‑Wechsel
• Speicher für bis zu 1000 Profilrezepte
• Überwachung der Bearbeitungszeiten während des Betriebs
• Einfache Beladung langer Profile auf der Schweißeinheit
• Betriebsmodi mm oder Zoll
• Maximale rotierbare Quadratgröße durch SA 261: 2200 x 2200 mm (größere Quadrate manuell drehen)

Serienausstattung

• DK 540 Vierkopf‑Schweißmaschine
• SA 251 Kühl‑Einheit
• SA 261 Roboter‑Mechanik
• CNC 609 Eckreinigungsmaschine
• CNC 611 Eckreinigungsmaschine
• Insgesamt 11 Werkzeuge: Reinigungs‑Säge, innere Schabmesser und Fräswerkzeuge
• Gebürsteter Fensterauflagetisch

Optionales Zubehör

• CS 240 Dichtungspresssystem
• DK 540 Schweiß‑Spannvorrichtungssatz für Lame‑Flügel
• DK 540 Schweiß‑Vorrichtungssatz

Produktvideo
Offizielles Produktvideo verfügbar (YouTube).

Technische Merkmale

• Modell: CCL 1661
• Steuerung: CNC gesteuerte Vier‑Ecken Schweiß‑ und Reinigungsanlage; Bewegung in 2 oder 4 Achsen
• Leistung: 12 kW / 400V AC 3P PE 50/60 Hz
• Werkzeugdrehzahlen: 6000 RPM (Fräse), 18.000 RPM (Säge)
• Blattdurchmesser: Ø250 mm, Bohrung 30/32 mm
• Luft / Kühlmittel: 150 L/min, 6-8 bar
• Abmessungen: 2472 x 11725 x 207
• Gewicht: 3931 / 3776 kg
• Durchsatz: 220 Rahmen / 8 Std. (CNC 609) oder 270 Rahmen / 8 Std. (CNC 611)
• Automatisierung: SA 251 Kühlung, SA 261 Roboter, Profil­erkennung, USB‑Transfer, Fernsupport
• Werkzeuge: 11 automatische Reinigungswerkzeuge inklusive Reinigungs‑Säge, innere Schabmesser und Fräsen
