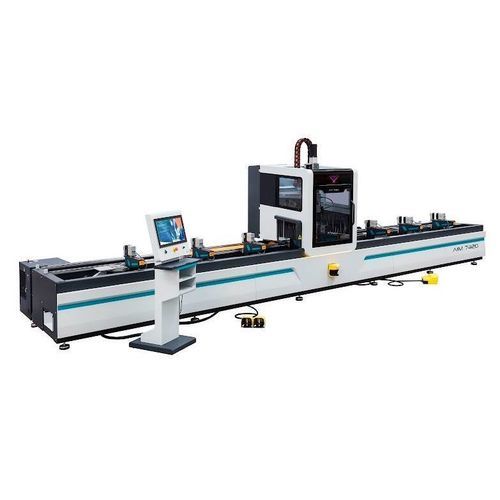

Abläng- und Profilbearbeitungszentrum / Multifunktion AIM 4420

CNCfür AluminiumprofileWeichstahl

Produktübersicht
Das AIM 4420 ist ein 4‑Achsen CNC‑Profilbearbeitungs‑ und Schneidzentrum für Aluminium‑ und PVC‑Profile, niedriglegierte Werkstoffe sowie dünnwandige Stahlprofile. Die 4. Achse ermöglicht Bearbeitungen an bis zu drei Profilflächen. Ein 11‑fach Werkzeugmagazin inklusive Sägeblatt Ø180 mm sowie die automatische Spannpositionierung via CAMPROX sind vorhanden. Die Doppelstationsfunktion ist als Option in der AIM 7420‑Variante verfügbar. Ein schallgedämmtes Metallgehäuse um die Bearbeitungseinheit verbessert die Sicherheit.

Hauptmerkmale

• 4‑Achsen CNC‑Bewegung für Bohren, Nuten, Kantenfreistellung, Sägen, Gewindeschneiden und Fließlochbohren.
• 11‑fach Werkzeugmagazin mit Fräsern und Ø180 mm Sägeblatt.
• Automatische Spann­erkennung und Positionierung über CAMPROX.
• Doppelstationsoption (AIM 7420) zur Reduzierung von Lade‑/Entladezeiten.
• Fließlochbohren und formschneidendes Gewindeschneiden (M4–M10) bei entsprechenden Ausführungen.
• PLC‑gesteuerte 2‑Ausgangs Werkzeugkühlung und Patronen‑Schmierung für X/Y/Z.
• 21" Farb‑Touchscreen, USB‑Programminport und Fernwartungsmöglichkeit.
• Sicherheit durch 3‑Zonen Feldscanner und LED‑Beleuchtung im Schrank.

Lieferumfang (Standard)

• CAMPROX CNC‑Programmiersoftware.
• Tastatur‑ und Mausset für Programmierung.
• Sicherheitszaun um die Maschine.
• 4 automatische Profilspann­er (AIM 4420).
• Pneumatische Anschläge zur X‑Nullstellung (2 Stk.).
• Späneauffangwanne im Maschinenrahmen.

Optionale Ausrüstung

• Satz Schneidwerkzeuge, Werkzeughalter und Spannzangen.
• CAD‑EXTRACT Software für IGES‑Dateien.
• Automatische Werkzeuglängenmessung.
• Späneförderband.
• Spezielles Sägeblatt‑Kit und Ersatzblatt Ø180x5 d:Ø30 Z=45.
• Handbediengerät, zusätzliche Spann­er und Barcode‑Leser.

Technische Daten
Elektrik: 18 kW / 400V AC 3P+PE / 50/60 Hz
Spindel (Fräsen): 3.000 RPM
Säge‑Spindel: 20.000 RPM
Sägekapazität: D: Ø180 mm / d: Ø30–32 mm
Kühlmittel / Durchfluss: 250 L/min
Druckluft: 6–8 bar
Abmessungen (LxWxH mm): 180 x 590 x 275 (Herstellerangaben)
Maschinengewicht: 3.050 kg / 2.850 kg (Varianten)

Anwendungsbereiche

• Bearbeitung von Profilen für Fenster, Türen, Fassaden und Curtain‑Wall‑Systeme.
• Industrielle Profilfertigung und Montageprozesse.
• Automatisierte Produktionslinien mit Mehrflächenbearbeitung.
