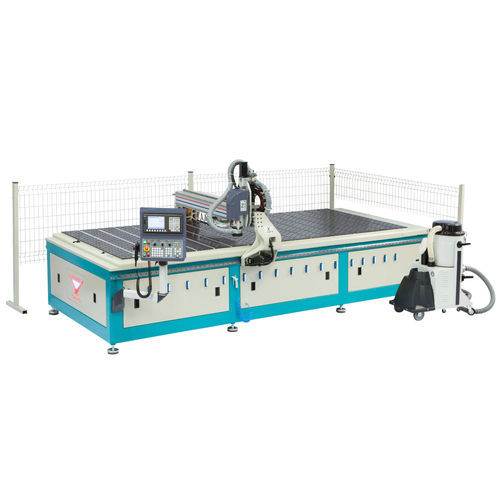

3-Achs-Bearbeitungszentrum CPM 4150 Sfür PVCfür Aluminiumfür Verbundstoffe
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 3-Achs
- Bearbeitetes Material
- für PVC, für Aluminium, für Verbundstoffe
- Struktur
- Portal
- Zuatzfunktion
- Bohr, Fräs, Schneid, Schlitzfräs
- Anwendungsbereich
- für Paneele
- Weitere Eigenschaften
- mit Werkzeugwechsler
- X-Hub
Max: 3.340 mm
(131,5 in)Min: 3.340 mm
(131,5 in)- Y-Hub
Max: 5.550 mm
(218,5 in)Min: 5.550 mm
(218,5 in)- Z-Hub
Max: 1.880 mm
(74,02 in)Min: 1.880 mm
(74,02 in)- Rotationsgeschwindigkeit
Max: 24.000 rpm
(150.796 rad.min-1)Min: 24.000 rpm
(150.796 rad.min-1)- Gesamtgewicht
Max: 2.010 kg
(4.431,29 lb)Min: 2.010 kg
(4.431,29 lb)- Gesamtlänge
Max: 3,3 m
(10'11" )Min: 3,3 m
(10'11" )- Gesamtbreite
Max: 5,5 m
(18'02" )Min: 5,5 m
(18'02" )- Gesamthöhe
Max: 1,9 m
(6'02" )Min: 1,9 m
(6'02" )
Beschreibung
Produktübersicht
Die CPM 4150 S ist ein 3‑Achsen CNC‑Bearbeitungszentrum zum Bearbeiten von Verbundwerkstoffplatten, Aluminiumplatten bis 4 mm Dicke und PVC‑Platten. Sie führt Fugenfräsungen für das Biegen, Bohren, Zuschneiden und das Anpassen der Abmessungen durch.
Allgemeine Merkmale
Standardzubehör
Optionale Zusatzausstattung
Technische Daten
Elektrisch: 400V AC 3P+PE / 50/60 Hz.
Spindeldrehzahl: 24.000 U/min
Vakuumleistung: 80 L/min
Arbeitsdruck: 6-8 bar
Abmessungen (LxBxH): 334 x 555 x 188
Gewicht: 2.010 Kg
Wesentliche technische Details
Die CPM 4150 S ist ein 3‑Achsen CNC‑Bearbeitungszentrum zum Bearbeiten von Verbundwerkstoffplatten, Aluminiumplatten bis 4 mm Dicke und PVC‑Platten. Sie führt Fugenfräsungen für das Biegen, Bohren, Zuschneiden und das Anpassen der Abmessungen durch.
Allgemeine Merkmale
- Automatisches Vakuumsystem, das die Absaugung auf den Bearbeitungsbereich konzentriert
- 3‑Achsen CNC‑Steuerung
- Robuster Stahlrahmen und dynamisch leistungsfähiges Portal
- AlphaCAM‑Unterstützung für spezielle Schnittvorgänge mit minimalem Ausschuss
- Patentierte Z‑Achsen Thermalkompensation, die die Werkzeugposition bei Spindelausdehnung automatisch anpasst
- Hochpräzise HSD‑Spindel, 24.000 U/min
- 6‑fach Werkzeugmagazin am Portal für minimale Werkzeugwechselzeiten
- Pneumatische Ausstellanschläge für präzise Positionierung
- Spezialtisch und starker Vakuumhaltemechanismus für kleine Teile
- Luftkissen‑System zur einfachen Verschiebung großer Platten
- Integrierter Werkzeuglängen‑Sensor für genaue Z‑Messungen
- Wirbelkopf und Vakuumabscheider für optimierte Staubabsaugung
- PLC‑gesteuerte Werkzeugkühlung und Farbbedienfeld
- Handbediengerät für Testläufe und USB‑Programmtransfer
- Automatische Zentralschmierung und Bedienerschutz
Standardzubehör
- AlphaCAM‑Spezialprogramme
- Externes Spänefördersystem
- Druckluftpistole
- Z‑Achsen Kompensationssystem
- Sprühkühlung für Werkzeuge
- Sicherheitszaun
Optionale Zusatzausstattung
- Ersatzfräser
- Ersatz‑ISO30 Werkzeughalter
- Ersatz‑Spannzangen
Technische Daten
Elektrisch: 400V AC 3P+PE / 50/60 Hz.
Spindeldrehzahl: 24.000 U/min
Vakuumleistung: 80 L/min
Arbeitsdruck: 6-8 bar
Abmessungen (LxBxH): 334 x 555 x 188
Gewicht: 2.010 Kg
Wesentliche technische Details
- Typ: 3‑Achsen CNC‑Bearbeitungszentrum für Verbundmaterialien, Aluminium (bis 4 mm) und PVC‑Platten
- Spindel: HSD, 24.000 U/min
- Werkzeugmagazin: 6 Positionen am Portal
- Z‑Achse: patentierte Thermalkompensation und integrierter Werkzeuglängen‑Sensor
- Vakuumsystem: 80 L/min mit Wirbelkopf
- Software: AlphaCAM‑Support
