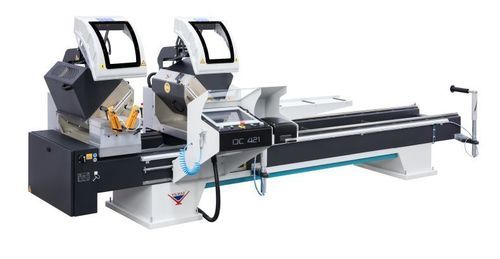

Doppelgehrungssäge für PVC DC 421 PBS

für Aluminiumfür Profilezusammengesetzter Winkel

Produktinfo
Die DC 421 PBS ist eine vollautomatische Zweikopf-Gehrungssäge, entwickelt für gerade und winklige Schnitte an großen Profilen aus PVC und Aluminium, jeweils mit Ø 420 mm Sägeblatt pro Kopf.

Allgemeine Merkmale

• Sicherheitsbedienung mit zwei Händen
• Automatische Neigung auf 90° und 45° nach innen für beide Köpfe; manuelle Einstellung für Zwischenwinkel zwischen 90° und 45° nach innen
• Automatische 90°- und 45°-Schnittfunktion nach innen
• Hydro-pneumatische Blattvorschub
• Schnittgenauigkeit ±0,2 mm
• Robuster Stahlrahmen
• Automatisch schließende Schutzhauben
• Windows-basierter Industrie-PC mit 15'' Farb-Touchscreen
• Import/Export von Zuschnittlisten in .mdb und .csv via USB oder Netzwerk
• Übernimmt Profilmaße und Winkel aus Zuschnittlisten im Automatikbetrieb
• Technischer Support über Fernzugriff möglich
• Sägeantriebsleistung: 2 x 2,2 kW

Standardzubehör

• 2 x Ø 420 mm Sägeblätter
• Rollenförderer und 2 pneumatische Profilauflagen
• Sprühlubrikationssystem für Sägeblätter
• 4 pneumatische horizontale Spannbacken
• Druckluftpistole
• 2 pneumatische vertikale Spannbacken
• Barcode-Drucker

Optionales Zubehör

• DKN 70 Kurzschnitt-System (digital)
• DKN 71 Kurzschnitt-System (mit Maßstab)
• VCE 1570 Späneabsauger (Vakuum)
• Ersatz-Sägeblatt Ø 420
• Formhöhen für Sonderprofile
• DKN 80 Pfeilschnitt-System für Pfostenprofile
• RS 1000 Profilstützfuß
• Maschinenlänge: 5 m
• Maschinenlänge: 6 m

Technische Daten
D: Ø420 mm; d: Ø30-32 mm
Elektrisch: 5 kW / 4A / 400V AC 3P+PE / 50/60 Hz
Schnitt-/Spindeldrehzahl: 2.900 RPM
Volumenstrom (Luft): 165 L/min
Druckluftdruck: 6-8 bar
Abmessungen (ca.): 145 x 451 x 167 mm
Gewicht: 965 kg / 888 kg

Spezifikationen

• Modell: DC 421 PBS
• Marke: YILMAZ MACHINE
• Anwendung: Vollautomatische Zweikopf-Gehrungssäge für große PVC- und Aluminiumprofile (gerade und winklige Schnitte)
• Sägeblattdurchmesser: Ø 420 mm
• Sägeblattbohrung: Ø 30-32 mm
• Sägeantriebe: 2 x 2,2 kW
• Hauptanschlussdaten: 5 kW / 4A / 400V AC 3P+PE / 50/60 Hz
• Drehzahl: 2.900 RPM
• Luftverbrauch/Volumenstrom: 165 L/min
• Betriebsdruck: 6-8 bar
• Schnittgenauigkeit: ±0,2 mm
• Steuerung & HMI: Windows-basierter Industrie-PC mit 15'' Touchscreen
• Datenimport/-export: Zuschnittlisten in .mdb und .csv via USB/Netzwerk
• Sicherheit: Zwei-Hand-Bedienung, automatisch schließende Schutzhauben
