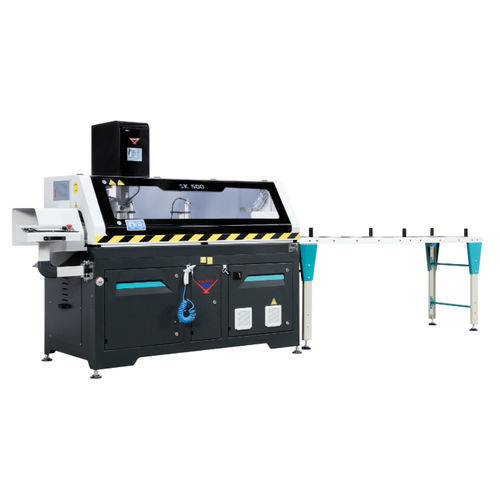

Elektrische Trennsäge SK 500

für Metallfür Kunststoff

Produktinfo
Die SK 500 ist für gerade 90°-Schnitte großer PVC- und Aluminiumprofile mit einer Ø500 mm Sägeblatt ausgelegt. Die Maschine eignet sich für serielle Präzisionsschnitte und optional für servo-gesteuertes vertikales Bohren (Modell SK 500 D).

Allgemeine Merkmale

• Geeignet für die Serienbearbeitung großer Mengen von Aluminium- und PVC-Profilen für Fensterbau und Industrieanwendungen
• Hochpräzise Servo-/Synchronmotoren und international anerkannte Komponenten
• Servo-gesteuerte Zuführung der Werkstücke zur Verkürzung der Zykluszeit (Vorschubbereich pro Zyklus: 5–1000 mm)
• Horizontale und vertikale Spannungen während des Sägevorgangs
• Automatische Tischrückführung zum Schutz der Werkstückoberfläche beim Absenken des Sägeblatts
• Einzel- und Mehrfachstangenschnitt (Bündelschnitt)
• Sprühlubrikationssystem für das Sägeblatt
• Großer Programmspeicher und automatisches Abschalten nach eingestellter Stückzahl
• Pneumatisch öffnender Schutz und Fernwartung über Internet

Serienausstattung

• Zuführ-Rollenbahn L 2,5 m x W 0,5 m
• Geliefert mit Ø500 mm Sägeblatt
• Sprühlubrikationssystem für das Sägeblatt
• Druckluftpistole
• 3 horizontale und 3 vertikale Spannbacken
• Spänesammelbehälter

Optionale Zubehörteile

• Ersatzsägeblatt Ø500 mm
• VCE 1570 Span-Vakuumabscheider
• Zusätzliche 2,5 m Zufuhr- oder Abfuhrförderer (inkl. Verbindungsteil)
• Servo-gesteuerte Bohrereinheit (SK 500 D)

Technische Spezifikationstabelle
D: Ø500 mm | d: Ø30-32 mm
Elektrisch: 5.0 kW / 400V AC 3P+PE / 50/60 Hz
Sägeblattmotor: 4 kW
Spindel-/Bohrdrehzahl (Bohraggregat): 2.500 RPM
Druckluft: 150 L/min bei 6–8 bar
Vorschub pro Zyklus: min. 5 – max. 1000 mm
Mindestschnittlänge: 5 mm
Spannbereich H: 5–160 mm | W: 5–370 mm
Abmessungen (LxBxH): 134 x 472 x 138 (Herstellerangaben)
Maschinengewicht: ca. 600 kg / 540 kg


Technische Merkmale

• Modell: SK 500
• Anwendung: Gerade Schnitte von PVC- und Aluminiumprofilen für Serien- und Präzisionsfertigung
• Sägeblatt: Ø500 mm (Bohrung Ø30-32 mm)
• Hauptanschlussleistung: 5.0 kW (400V AC 3P+PE, 50/60 Hz)
• Sägeblattleistung: 4 kW
• Optionale Bohreinheit: servo-gesteuert (SK 500 D), Spindel 2.500 RPM
• Vorschubbereich pro Zyklus: 5–1000 mm
• Spannung: horizontal und vertikal; automatische Tischrückführung
• Steuerung: Industrie-PC Windows mit 7" Farb-LCD-Touchscreen
• Standardförderer und Spannbacken enthalten; Sprühlubrikation und Absaugung optional
